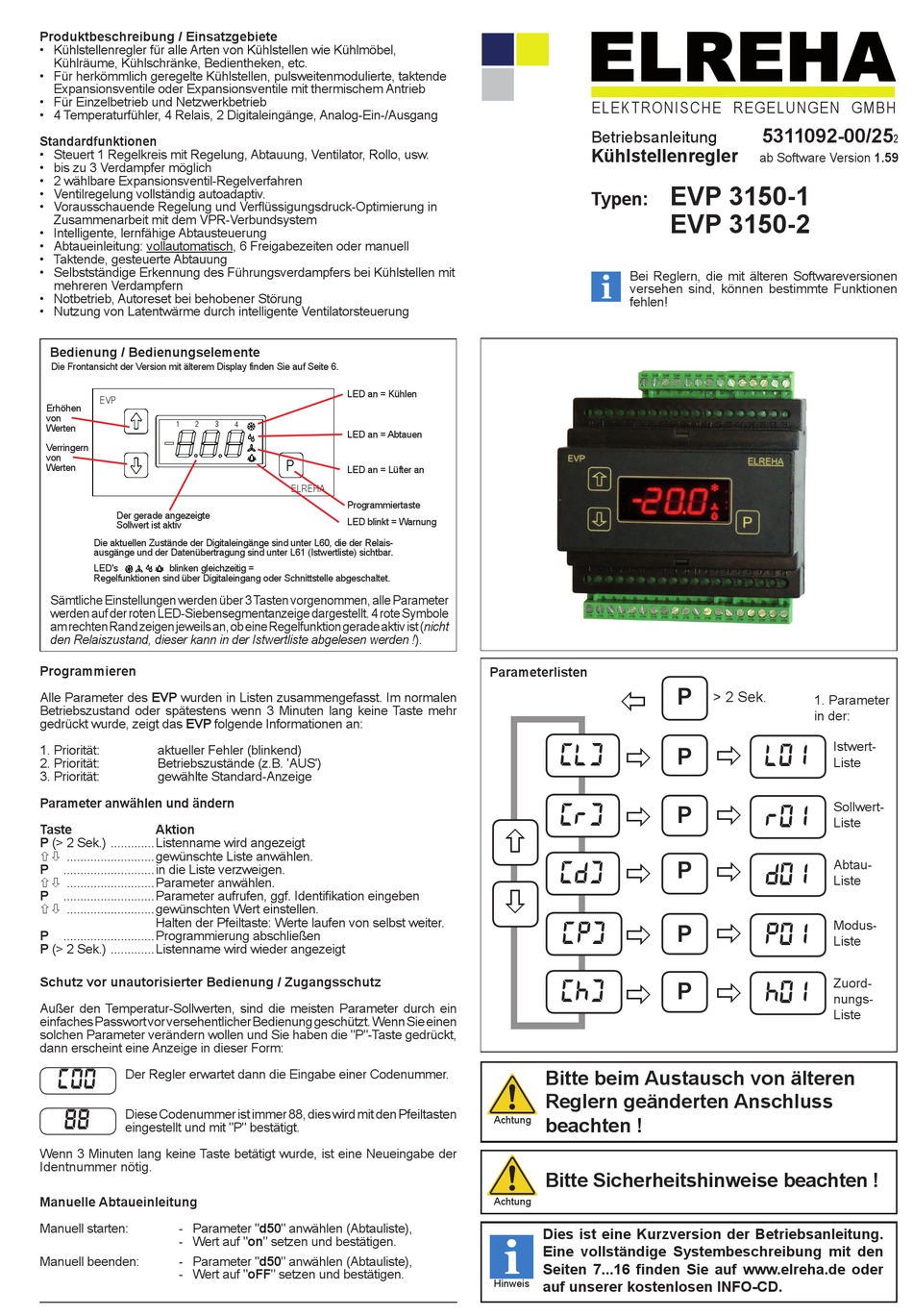

Produktbeschreibung / Einsatzgebiete
• Kühlstellenregler für alle Arten von Kühlstellen wie Kühlmöbel,
Kühlräume, Kühlschränke, Bedientheken, etc.
• Für herkömmlich geregelte Kühlstellen, pulsweitenmodulierte, taktende
Expansionsventile oder Expansionsventile mit thermischem Antrieb
• Für Einzelbetrieb und Netzwerkbetrieb
• 4 Temperaturfühler, 4 Relais, 2 Digitaleingänge, Analog-Ein-/Ausgang
Standardfunktionen
• Steuert 1 Regelkreis mit Regelung, Abtauung, Ventilator, Rollo, usw.
• bis zu 3 Verdampfer möglich
• 2 wählbare Expansionsventil-Regelverfahren
• Ventilregelung vollständig autoadaptiv.
• Vorausschauende Regelung und Verflüssigungsdruck-Optimierung in
Zusammenarbeit mit dem VPR-Verbundsystem
• Intelligente, lernfähige Abtausteuerung
• Abtaueinleitung: vollautomatisch, 6 Freigabezeiten oder manuell
• Taktende, gesteuerte Abtauung
• Selbstständige Erkennung des Führungsverdampfers bei Kühlstellen mit
mehreren Verdampfern
• Notbetrieb, Autoreset bei behobener Störung
• Nutzung von Latentwärme durch intelligente Ventilatorsteuerung

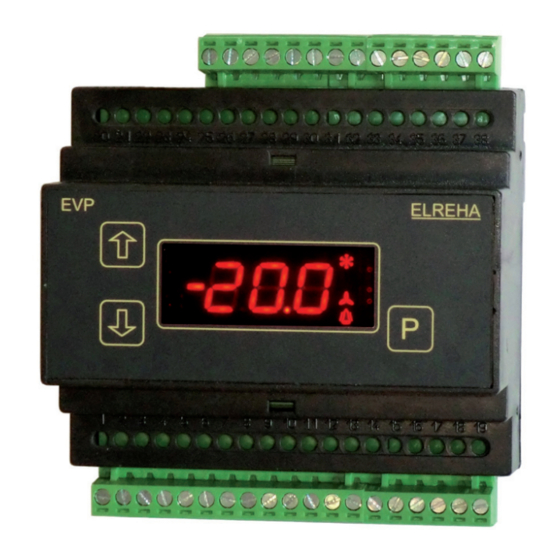

Bedienung / Bedienungselemente
Die Frontansicht der Version mit älterem Display finden Sie auf Seite 6.
EVP
Erhöhen
von
E VP
1
2
Werten
Verringern
von
Werten
Der gerade angezeigte
Sollwert ist aktiv
Die aktuellen Zustände der Digitaleingänge sind unter L60, die der Relais-
ausgänge und der Datenübertragung sind unter L61 (Istwertliste) sichtbar.
LED's
blinken gleichzeitig =
Regelfunktionen sind über Digitaleingang oder Schnittstelle abgeschaltet.
Sämtliche Einstellungen werden über 3 Tasten vorgenommen, alle Parameter
werden auf der roten LED-Siebensegmentanzeige dargestellt. 4 rote Symbole
am rechten Rand zeigen jeweils an, ob eine Regelfunktion gerade aktiv ist (nicht
den Relaiszustand, dieser kann in der Istwertliste abgelesen werden !).
Programmieren
Alle Parameter des EVP wurden in Listen zusammengefasst. Im normalen
Betriebszustand oder spätestens wenn 3 Minuten lang keine Taste mehr
gedrückt wurde, zeigt das EVP folgende Informationen an:
1. Priorität:
aktueller Fehler (blinkend)
2. Priorität:
Betriebszustände (z.B. 'AUS')
3. Priorität:
gewählte Standard-Anzeige
Parameter anwählen und ändern
Taste
Aktion
P (> 2 Sek.) . ............Listenname wird angezeigt
..........................gewünschte Liste anwählen.
P . ..........................in die Liste verzweigen.
..........................Parameter anwählen.
P . ..........................Parameter aufrufen, ggf. Identifikation eingeben
..........................gewünschten Wert einstellen.
Halten der Pfeiltaste: Werte laufen von selbst weiter.
P . ..........................Programmierung abschließen
P (> 2 Sek.) . ............Listenname wird wieder angezeigt
Schutz vor unautorisierter Bedienung / Zugangsschutz
Außer den Temperatur-Sollwerten, sind die meisten Parameter durch ein
einfaches Passwort vor versehentlicher Bedienung geschützt. Wenn Sie einen
solchen Parameter verändern wollen und Sie haben die "P"-Taste gedrückt,
dann erscheint eine Anzeige in dieser Form:
Der Regler erwartet dann die Eingabe einer Codenummer.
(00
Diese Codenummer ist immer 88, dies wird mit den Pfeiltasten
88
eingestellt und mit "P" bestätigt.
Wenn 3 Minuten lang keine Taste betätigt wurde, ist eine Neueingabe der
Identnummer nötig.
Manuelle Abtaueinleitung
Manuell starten:
- Parameter "d50" anwählen (Abtauliste),
- Wert auf "on" setzen und bestätigen.
Manuell beenden:
- Parameter "d50" anwählen (Abtauliste),
- Wert auf "oFF" setzen und bestätigen.
LED an = Kühlen
E LR E H A
3
4
LED an = Abtauen
P
LED an = Lüfter an
P
ELREHA
Programmiertaste
LED blinkt = Warnung
ELEKTRONISCHE REGELUNGEN GMBH
Betriebsanleitung
Kühlstellenregler
Typen:
Bei Reglern, die mit älteren Softwareversionen
versehen sind, können bestimmte Funktionen
fehlen!
Parameterlisten
(L)
(r)
(d)
(P)
(h)
Bitte beim Austausch von älteren
Reglern geänderten Anschluss
beachten !
Achtung
Bitte Sicherheitshinweise beachten !
Achtung
Dies ist eine Kurzversion der Betriebsanleitung.
Eine vollständige Systembeschreibung mit den
Seiten 7...16 finden Sie auf www.elreha.de oder
Hinweis
auf unserer kostenlosen INFO-CD.
5311092-00/25
ab Software Version 1.59
EVP 3150-1
EVP 3150-2
P
> 2 Sek.
1. Parameter
in der:
Istwert-
P
L01
Liste
Sollwert-
P
r01
Liste
P
Abtau-
d01
Liste
Modus-
P
P01
Liste
Zuord-
P
h01
nungs-
Liste
2
