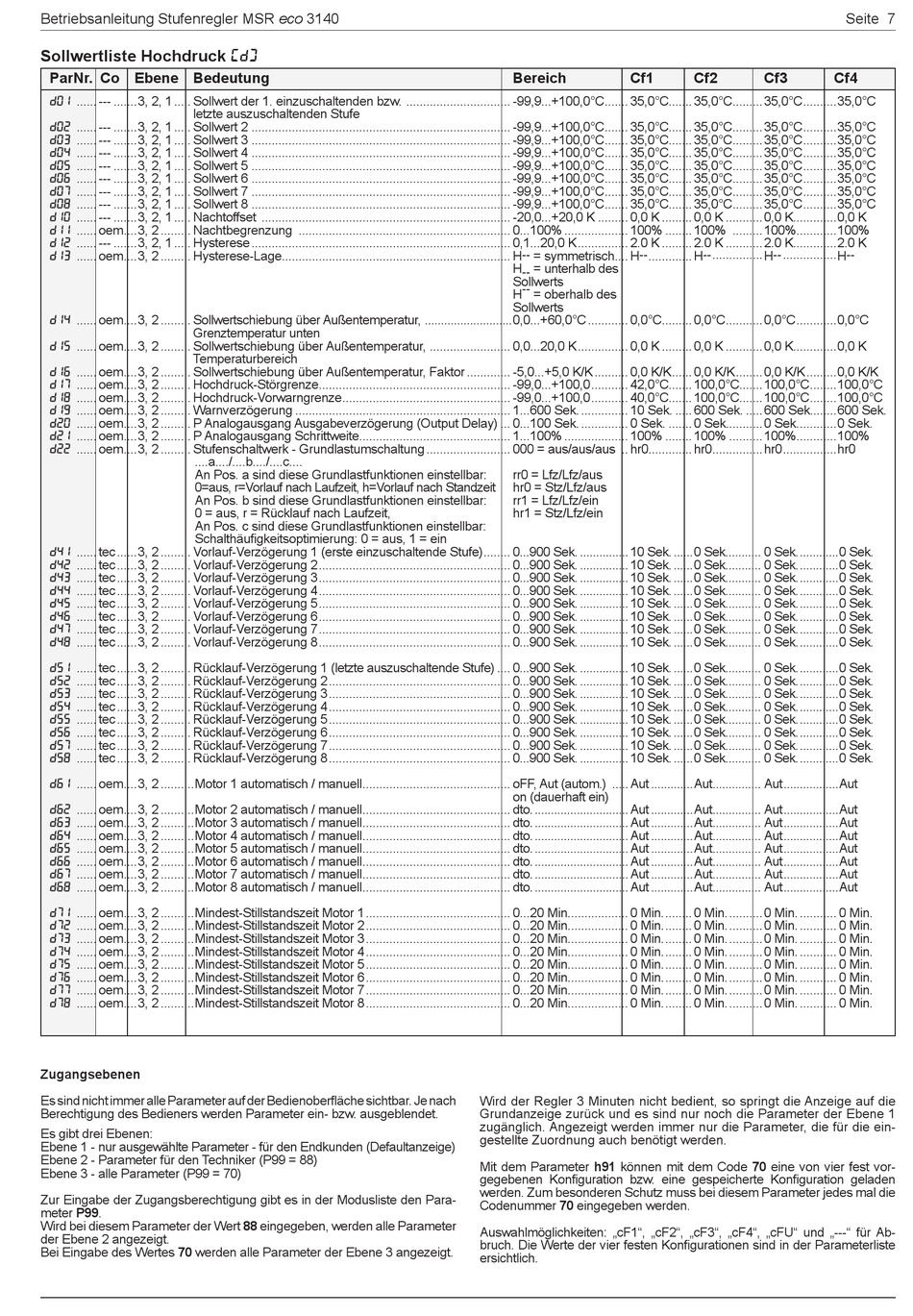

Betriebsanleitung Stufenregler MSR eco 3140
Sollwertliste Hochdruck (d)
ParNr. Co Ebene Bedeutung
d01 ...... --- .......3, 2, 1 ..... Sollwert der 1. einzuschaltenden bzw. ............................... -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
letzte auszuschaltenden Stufe
d02 ...... --- .......3, 2, 1 ..... Sollwert 2 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d03 ...... --- .......3, 2, 1 ..... Sollwert 3 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d04 ...... --- .......3, 2, 1 ..... Sollwert 4 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d05 ...... --- .......3, 2, 1 ..... Sollwert 5 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d06 ...... --- .......3, 2, 1 ..... Sollwert 6 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d07 ...... --- .......3, 2, 1 ..... Sollwert 7 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d08 ...... --- .......3, 2, 1 ..... Sollwert 8 ............................................................................. -99,9...+100,0°C ....... 35,0°C....... 35,0°C .........35,0°C ..........35,0°C
d10 ...... --- .......3, 2, 1 ..... Nachtoffset .......................................................................... -20,0...+20,0 K ......... 0,0 K ......... 0,0 K ...........0,0 K.............0,0 K
d11 ...... oem ....3, 2 ......... Nachtbegrenzung ............................................................... 0...100% ................... 100% ........ 100% .........100% ............100%
d12 ...... --- .......3, 2, 1 ..... Hysterese ............................................................................. 0,1...20,0 K ............... 2.0 K ......... 2.0 K ...........2.0 K.............2.0 K
d13 ...... oem ....3, 2 ......... Hysterese-Lage .................................................................... H -- = symmetrisch .... H -- ............. H -- ............... H -- ................ H --
d14 ...... oem ....3, 2 ......... Sollwertschiebung über Außentemperatur, ...........................0,0...+60,0°C ............ 0,0°C ......... 0,0°C ...........0,0°C ............0,0°C
Grenztemperatur unten
d15 ...... oem ....3, 2 ......... Sollwertschiebung über Außentemperatur, ........................ 0,0...20,0 K ............... 0,0 K ......... 0,0 K ...........0,0 K.............0,0 K
Temperaturbereich
d16 ...... oem ....3, 2 ......... Sollwertschiebung über Außentemperatur, Faktor ............. -5,0...+5,0 K/K .......... 0,0 K/K ...... 0,0 K/K ........0,0 K/K .........0,0 K/K
d17 ...... oem ....3, 2 ......... Hochdruck-Störgrenze ......................................................... -99,0...+100,0 ........... 42,0°C....... 100,0°C.......100,0°C ........100,0°C
d18 ...... oem ....3, 2 ......... Hochdruck-Vorwarngrenze .................................................. -99,0...+100,0 ........... 40,0°C....... 100,0°C.......100,0°C ........100,0°C
d19 ...... oem ....3, 2 ......... Warnverzögerung ................................................................ 1...600 Sek. .............. 10 Sek. ..... 600 Sek. .....600 Sek........600 Sek.
d20 ...... oem ....3, 2 ......... P Analogausgang Ausgabeverzögerung (Output Delay) ... 0...100 Sek. .............. 0 Sek. ....... 0 Sek...........0 Sek. ...........0 Sek.
d21 ...... oem ....3, 2 ......... P Analogausgang Schrittweite ............................................. 1...100% ................... 100% ........ 100% ..........100% ............100%
d22 ...... oem ....3, 2 ......... Stufenschaltwerk - Grundlastumschaltung ......................... 000 = aus/aus/aus .. hr0 ............. hr0 ...............hr0 ................hr0
....a..../....b..../....c....
An Pos. a sind diese Grundlastfunktionen einstellbar:
0=aus, r=Vorlauf nach Laufzeit, h=Vorlauf nach Standzeit
An Pos. b sind diese Grundlastfunktionen einstellbar:
0 = aus, r = Rücklauf nach Laufzeit,
An Pos. c sind diese Grundlastfunktionen einstellbar:
Schalthäufigkeitsoptimierung: 0 = aus, 1 = ein
d41 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 1 (erste einzuschaltende Stufe) ........ 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d42 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 2 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d43 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 3 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d44 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 4 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d45 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 5 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d46 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 6 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d47 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 7 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d48 ...... tec ......3, 2 ......... Vorlauf-Verzögerung 8 ......................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d51 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 1 (letzte auszuschaltende Stufe) .... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d52 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 2 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d53 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 3 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d54 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 4 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d55 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 5 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d56 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 6 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d57 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 7 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d58 ...... tec ......3, 2 ......... Rücklauf-Verzögerung 8 ...................................................... 0...900 Sek. ............... 10 Sek. ......0 Sek. .......... 0 Sek. ............0 Sek.
d61 ...... oem ....3, 2 ..........Motor 1 automatisch / manuell ............................................ oFF, Aut (autom.) ..... Aut .............Aut ............... Aut .................Aut
d62 ...... oem ....3, 2 ..........Motor 2 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d63 ...... oem ....3, 2 ..........Motor 3 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d64 ...... oem ....3, 2 ..........Motor 4 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d65 ...... oem ....3, 2 ..........Motor 5 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d66 ...... oem ....3, 2 ..........Motor 6 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d67 ...... oem ....3, 2 ..........Motor 7 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d68 ...... oem ....3, 2 ..........Motor 8 automatisch / manuell ............................................ dto. ............................. Aut .............Aut ............... Aut .................Aut
d71 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 1 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d72 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 2 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d73 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 3 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d74 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 4 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d75 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 5 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d76 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 6 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d77 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 7 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
d78 ...... oem ....3, 2 ..........Mindest-Stillstandszeit Motor 8 ........................................... 0...20 Min. ................. 0 Min. ........ 0 Min. ..........0 Min. ........... 0 Min.
Zugangsebenen
Es sind nicht immer alle Parameter auf der Bedienoberfläche sichtbar. Je nach
Berechtigung des Bedieners werden Parameter ein- bzw. ausgeblendet.
Es gibt drei Ebenen:
Ebene 1 - nur ausgewählte Parameter - für den Endkunden (Defaultanzeige)
Ebene 2 - Parameter für den Techniker (P99 = 88)
Ebene 3 - alle Parameter (P99 = 70)
Zur Eingabe der Zugangsberechtigung gibt es in der Modusliste den Para-
meter P99.
Wird bei diesem Parameter der Wert 88 eingegeben, werden alle Parameter
der Ebene 2 angezeigt.
Bei Eingabe des Wertes 70 werden alle Parameter der Ebene 3 angezeigt.
Bereich
Cf1
H -- = unterhalb des
Sollwerts
H -- = oberhalb des
Sollwerts
rr0 = Lfz/Lfz/aus
hr0 = Stz/Lfz/aus
rr1 = Lfz/Lfz/ein
hr1 = Stz/Lfz/ein
on (dauerhaft ein)
Wird der Regler 3 Minuten nicht bedient, so springt die Anzeige auf die
Grundanzeige zurück und es sind nur noch die Parameter der Ebene 1
zugänglich. Angezeigt werden immer nur die Parameter, die für die ein-
gestellte Zuordnung auch benötigt werden.
Mit dem Parameter h91 können mit dem Code 70 eine von vier fest vor-
gegebenen Konfiguration bzw. eine gespeicherte Konfiguration geladen
werden. Zum besonderen Schutz muss bei diesem Parameter jedes mal die
Codenummer 70 eingegeben werden.
Auswahlmöglichkeiten: „cF1", „cF2", „cF3", „cF4", „cFU" und „---" für Ab-
bruch. Die Werte der vier festen Konfigurationen sind in der Parameterliste
ersichtlich.
Seite 7
