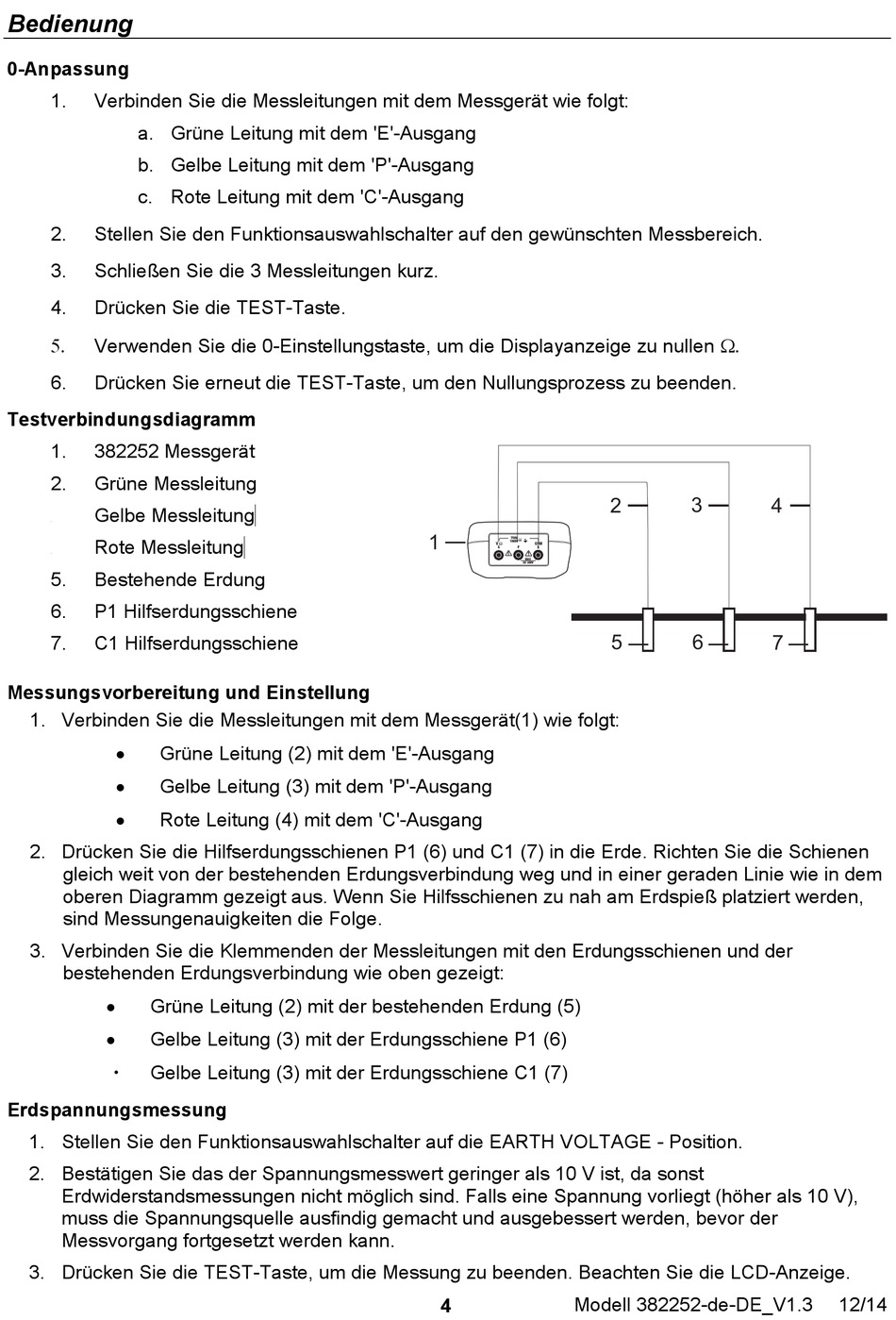

Bedienung
0-Anpassung
1.
Verbinden Sie die Messleitungen mit dem Messgerät wie folgt:
a. Grüne Leitung mit dem 'E'-Ausgang
b. Gelbe Leitung mit dem 'P'-Ausgang
c. Rote Leitung mit dem 'C'-Ausgang
2.
Stellen Sie den Funktionsauswahlschalter auf den gewünschten Messbereich.
3.
Schließen Sie die 3 Messleitungen kurz.
4.
Drücken Sie die TEST-Taste.
Verwenden Sie die 0-Einstellungstaste, um die Displayanzeige zu nullen
6.
Drücken Sie erneut die TEST-Taste, um den Nullungsprozess zu beenden.
Testverbindungsdiagramm
1.
382252 Messgerät
2.
Grüne Messleitung
Gelbe Messleitung
3.
Rote Messleitung
4.
5.
Bestehende Erdung
6.
P1 Hilfserdungsschiene
7.
C1 Hilfserdungsschiene
Messungsvorbereitung und Einstellung
1. Verbinden Sie die Messleitungen mit dem Messgerät(1) wie folgt:
Grüne Leitung (2) mit dem 'E'-Ausgang
Gelbe Leitung (3) mit dem 'P'-Ausgang
Rote Leitung (4) mit dem 'C'-Ausgang
2. Drücken Sie die Hilfserdungsschienen P1 (6) und C1 (7) in die Erde. Richten Sie die Schienen
gleich weit von der bestehenden Erdungsverbindung weg und in einer geraden Linie wie in dem
oberen Diagramm gezeigt aus. Wenn Sie Hilfsschienen zu nah am Erdspieß platziert werden,
sind Messungenauigkeiten die Folge.
3. Verbinden Sie die Klemmenden der Messleitungen mit den Erdungsschienen und der
bestehenden Erdungsverbindung wie oben gezeigt:
Grüne Leitung (2) mit der bestehenden Erdung (5)
Gelbe Leitung (3) mit der Erdungsschiene P1 (6)
Gelbe Leitung (3) mit der Erdungsschiene C1 (7)
・
Erdspannungsmessung
1. Stellen Sie den Funktionsauswahlschalter auf die EARTH VOLTAGE - Position.
2. Bestätigen Sie das der Spannungsmesswert geringer als 10 V ist, da sonst
Erdwiderstandsmessungen nicht möglich sind. Falls eine Spannung vorliegt (höher als 10 V),
muss die Spannungsquelle ausfindig gemacht und ausgebessert werden, bevor der
Messvorgang fortgesetzt werden kann.
3. Drücken Sie die TEST-Taste, um die Messung zu beenden. Beachten Sie die LCD-Anzeige.
1
Modell 382252-de-DE_V1.3
4
2
3
4
5
6
7
