Aufbau und Funktion

Schnittstellen

5.14 Schnittstellen
Schäden durch Fremdkomponenten!
Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten!
• Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner,
Elektrodenhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem
Lieferprogramm verwenden!
• Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken
und verriegeln!
Schäden durch unsachgemäßen Anschluss!
Durch unsachgemäßen Anschluss können Zubehörkomponenten und die Stromquelle
beschädigt werden!
• Zubehörkomponente nur bei ausgeschaltetem Schweißgerät an entsprechender
Anschlussbuchse einstecken und verriegeln.
• Ausführliche Beschreibungen der Betriebsanleitung der entsprechenden
Zubehörkomponente entnehmen!
• Zubehörkomponenten werden nach dem Einschalten der Stromquelle automatisch erkannt.

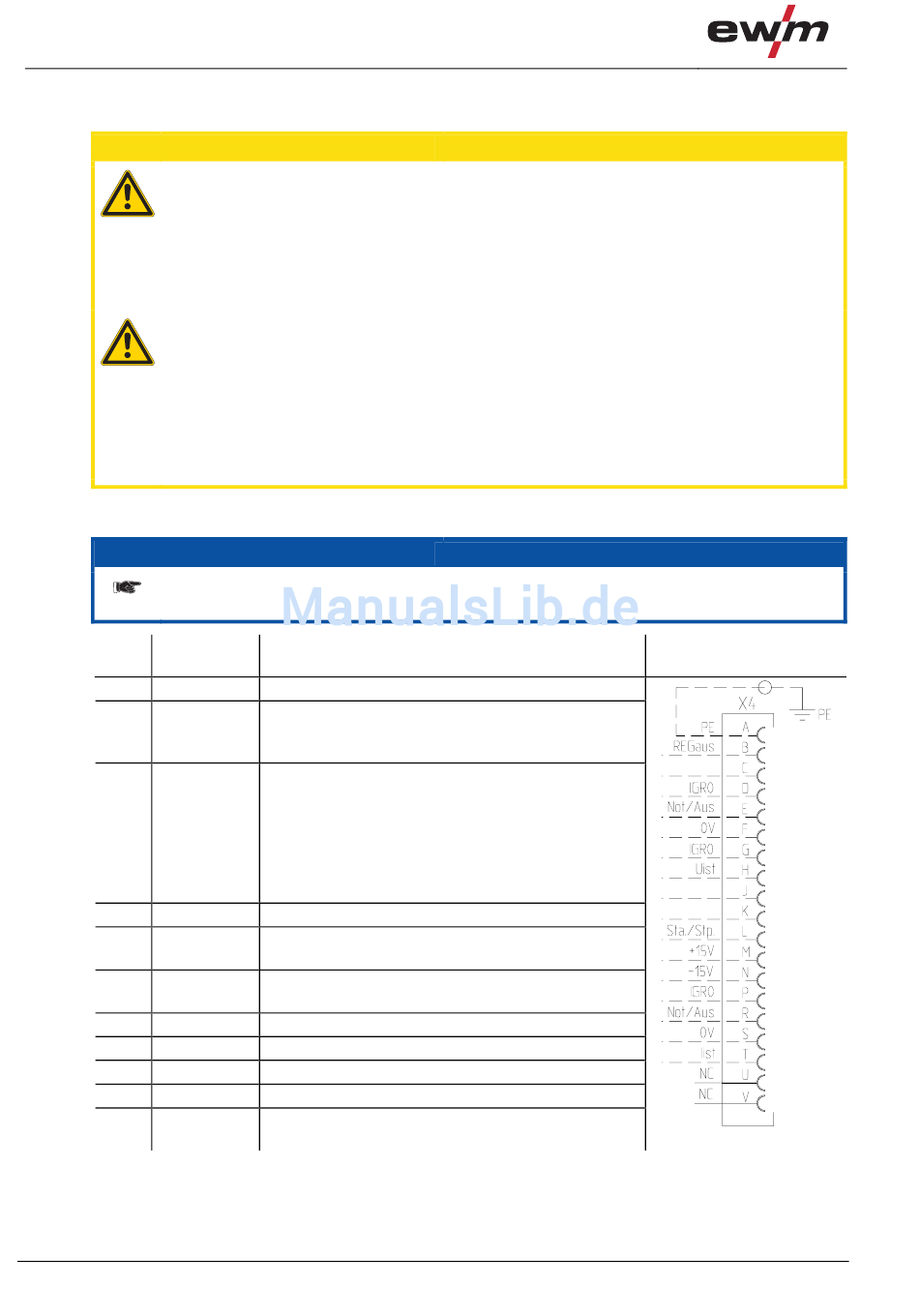

5.14.1 Automatisierungsschnittstelle

Diese Zubehörkomponente kann als Option nachgerüstet werden, siehe Kapitel
Zubehör.
Pin Eingang /
Ausgang
A Ausgang
D Ausgang
(open
Collector)
E Eingang
+
R
F Ausgang
G/P Ausgang
H Ausgang
L Eingang
M Ausgang
N Ausgang
S Ausgang
T Ausgang
1
) Die Betriebsart wird vom Drahtvorschubgerät vorgegeben (Die Start / Stop-Funktion entspricht
dem Betätigen des Brennertasters und wird z. B. bei mechanisierten Anwendungen eingesetzt).
96
Bezeichnung
PE Anschluss für Kabelabschirmung
IGRO Strom-fließt-Signal I>0 (maximale
Belastung 20 mA / 15 V)
0 V = Schweißstrom fließt
Not/Aus NOT-AUS zum übergeordneten
Abschalten der Stromquelle.
Um diese Funktion nutzen zu können,
muss im Schweißgerät auf der Platine
M320/1 der Jumper 1 gezogen werden!
Kontakt offen = Schweißstrom
abgeschaltet
0V Bezugspotential
I>0 Stromrelaiskontakt zum Anwender,
potentialfrei (max. +/-15 V / 100 mA)
Uist Schweißspannung, gemessen gegen Pin
F, 0-10 V (0 V = 0 V; 10 V = 100 V)
Str/Stp Start = 15 V / Stop = 0 V
+15 V Spannungsversorgung (max. 75 mA)
-15 V Spannungsversorgung (max. 25 mA)
0 V Bezugspotential
Iist Schweißstrom, gemessen gegen Pin F;
0-10V (0V = 0A, 10V = 1000A)
VORSICHT
HINWEIS
1)
Abbildung
