EWM Phoenix 401 Progress puls FKW Betriebsanleitung Seite 19

Pos. Symbol
1
2
0
3
l
4
5
6
7
8
9
10
11
12
13
14
15
16
17
digital
0
18
1
19
099-005296-EW500
28.01.2013

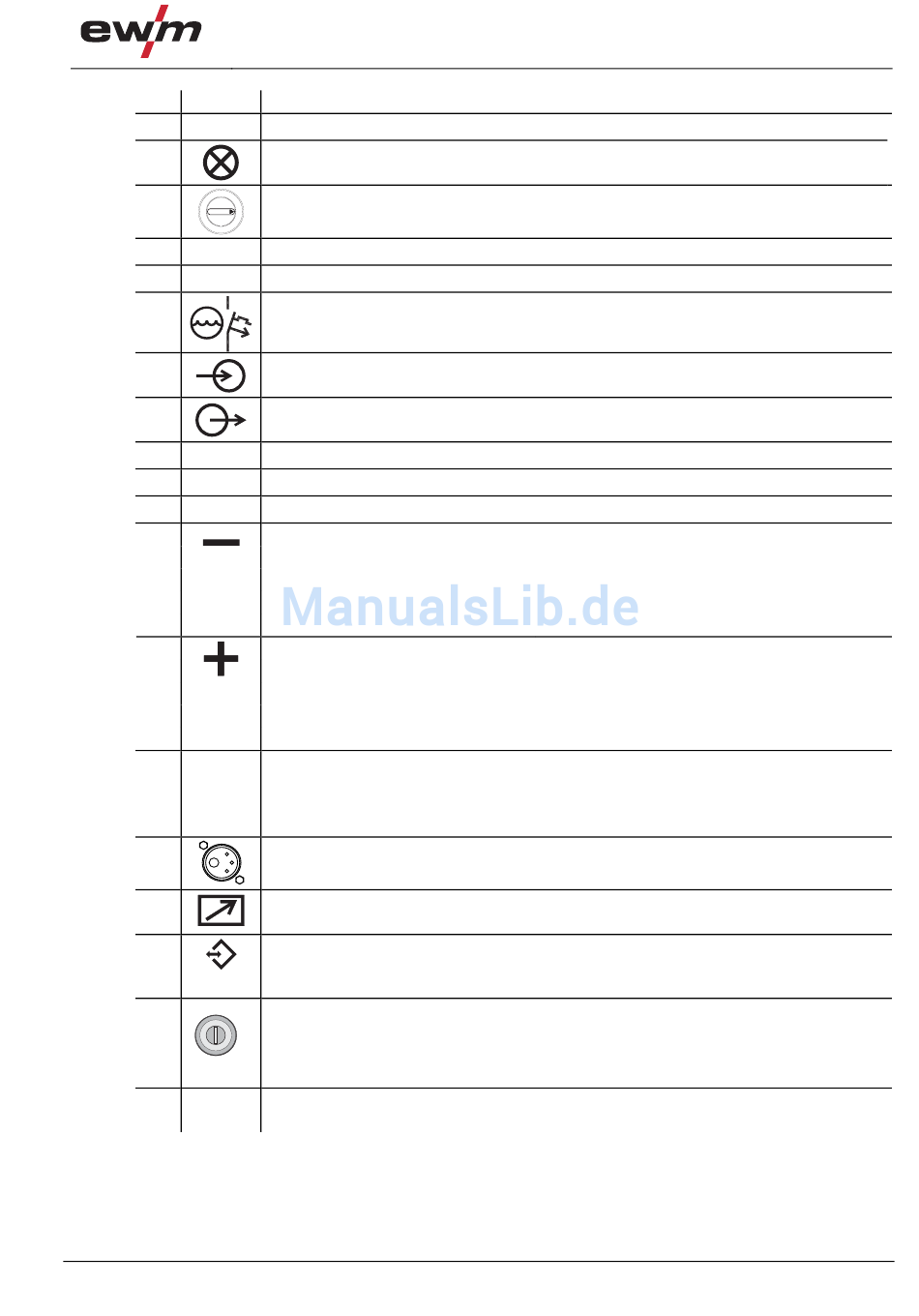

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Kranöse
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Hauptschalter, Gerät Ein/Aus
Transportgriff
Eintrittsöffnung Kühlluft
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Anschlussbuchse, Schweißstrom „-"
• MIG/MAG-Schweißen:
• MIG/MAG-Fülldrahtschweißen:
• WIG-Schweißen:
• E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „+"
• MIG/MAG-Schweißen:
• MIG/MAG-Fülldrahtschweißen:
• WIG-Schweißen:
• E-Hand-Schweißen:
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner, ermöglicht Polaritätswahl.
• MIG/MAG: Anschlussbuchse Schweißstrom „+"
• Selbstschützender Fülldraht / WIG: Anschlussbuchse Schweißstrom „-"
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Fernsteller
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Schlüsselschalter zum Schutz gegen unbefugte Benutzung
Stellung „1" > Änderungen möglich,
Stellung „0" > Änderungen nicht möglich.
Beachte Kapitel „Schweißparameter gegen unbefugten Zugriff sperren"
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Werkstückanschluss
Schweißstrom zum Eurozentralanschluss
Schweißstromanschluss für Schweißbrenner
Werkstück bzw. Elektrodenhalteranschluss
Schweißstrom zum Eurozentralanschluss
Werkstückanschluss
Werkstückanschluss
Werkstück- bzw. Elektrodenhalteranschluss
Frontansicht
19
