5.8.1.1 MIG/MAG-Standardschweißen
1
Pos. Symbol
1
2
3
4
5
6
7
8
9
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
• Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom + stecken und verriegeln.
Falls zutreffend:
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
• Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
099-005296-EW500
28.01.2013
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „-"
• MIG/MAG-Schweißen:
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner, ermöglicht Polaritätswahl.
• MIG/MAG:
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion
5
6
2
7
8
9

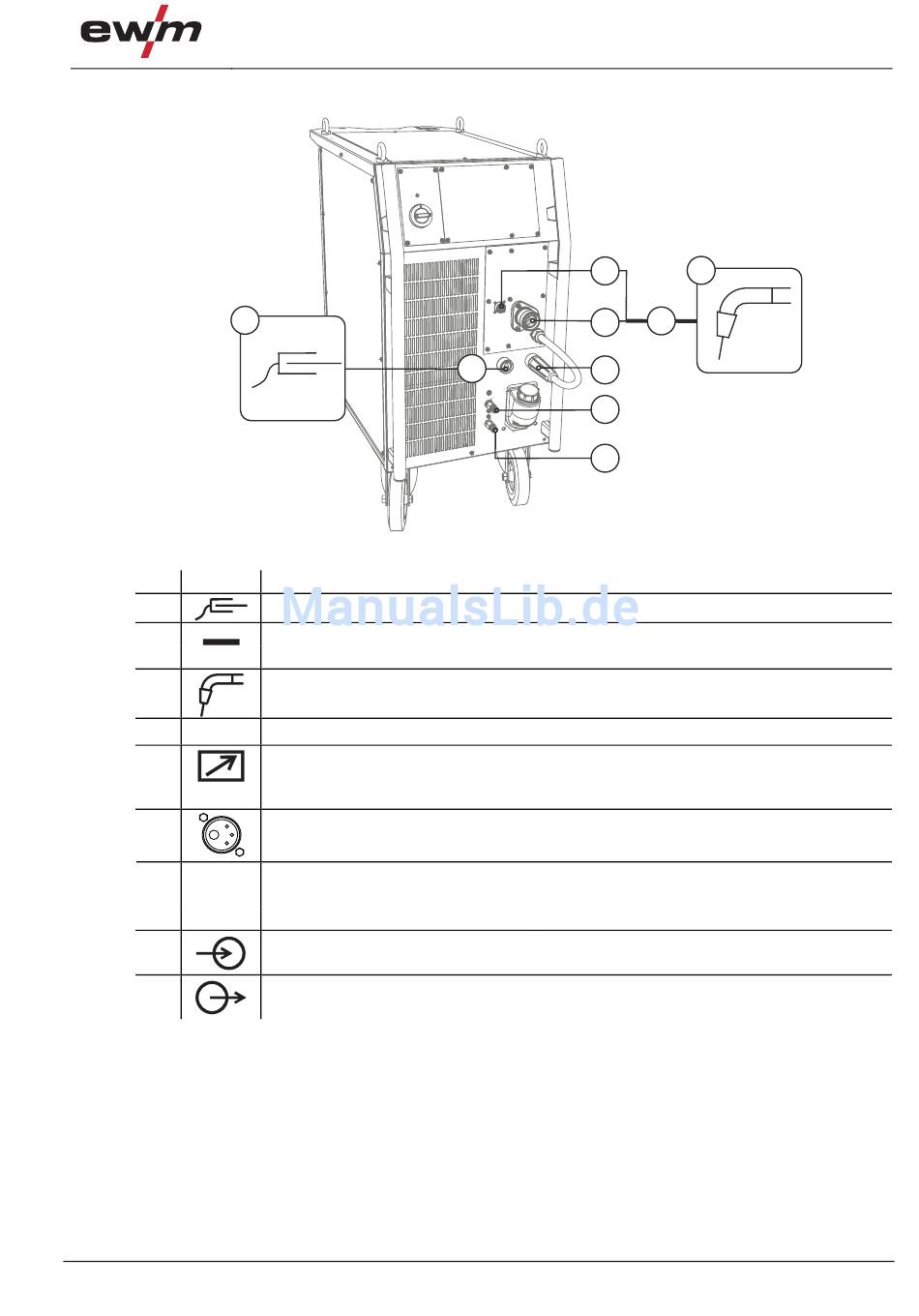

Abbildung 5-3
Werkstückanschluss
Anschlussbuchse Schweißstrom „+"
MIG/MAG-Schweißen
3
4
