5.12.2 Schweißaufgabenanwahl
• JOB 127 (WIG-Schweißaufgabe) auswählen.
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
Bedienelement
JOB-
LIST
m/min
5.12.3 Schweißstromeinstellung
Der Schweißstrom wird grundsätzlich über den Drehknopf „Drahtgeschwindigkeit" eingestellt.
Bedienelement
m/min
5.12.4 WIG-Lichtbogenzündung
5.12.4.1 Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
099-005296-EW500
28.01.2013
Aktion Ergebnis
Anwahl JOB-Liste
1 x
Anwahl des WIG JOBs
Das Gerät übernimmt nach ca. 3 s automatisch
die Einstellung
Aktion Ergebnis
Schweißstrom wird eingestellt.
a)
Aufbau und Funktion
b) c)

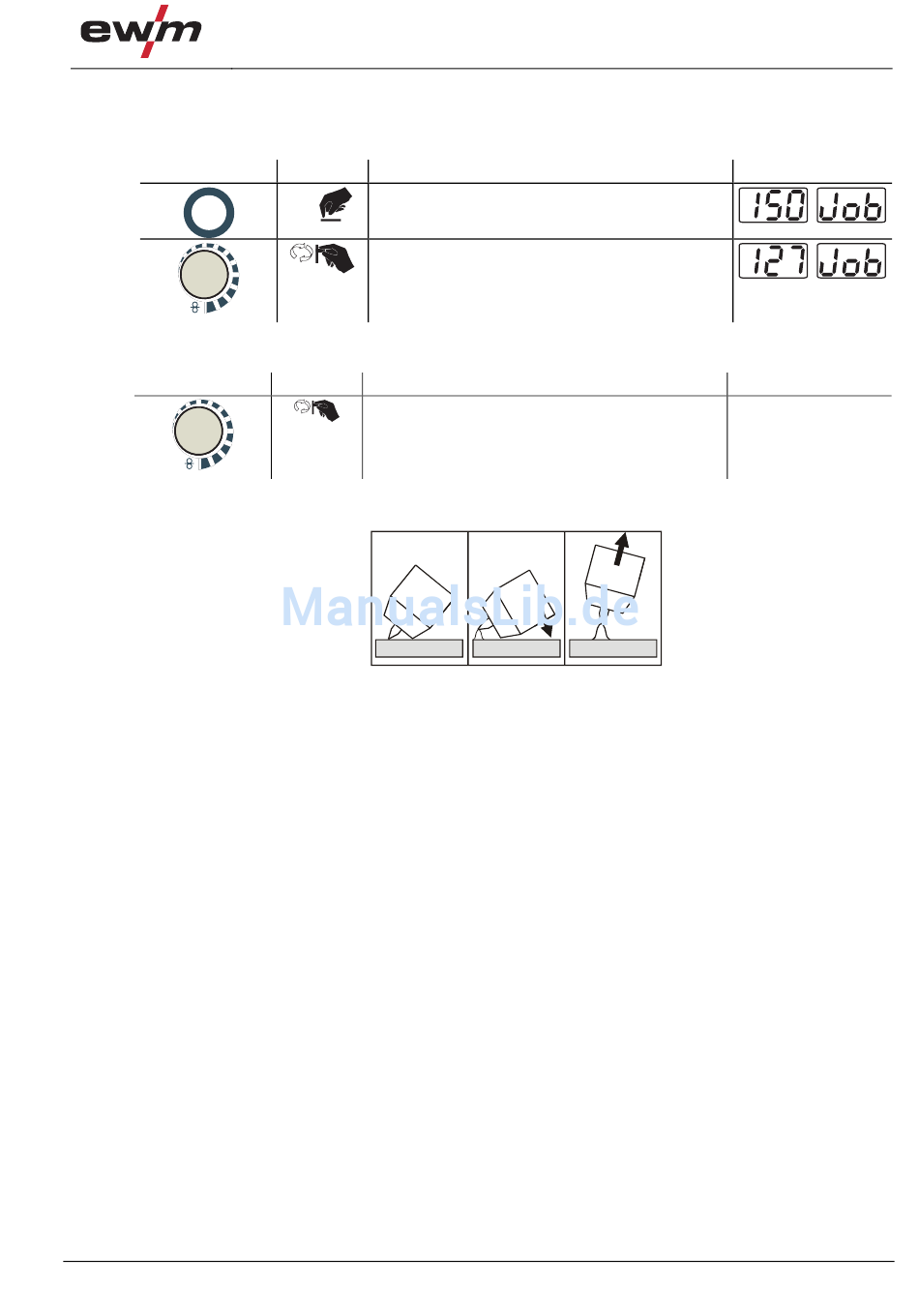

Abbildung 5-45
WIG-Schweißen
Anzeigen
Anzeigen
Sollwerteinstellung
