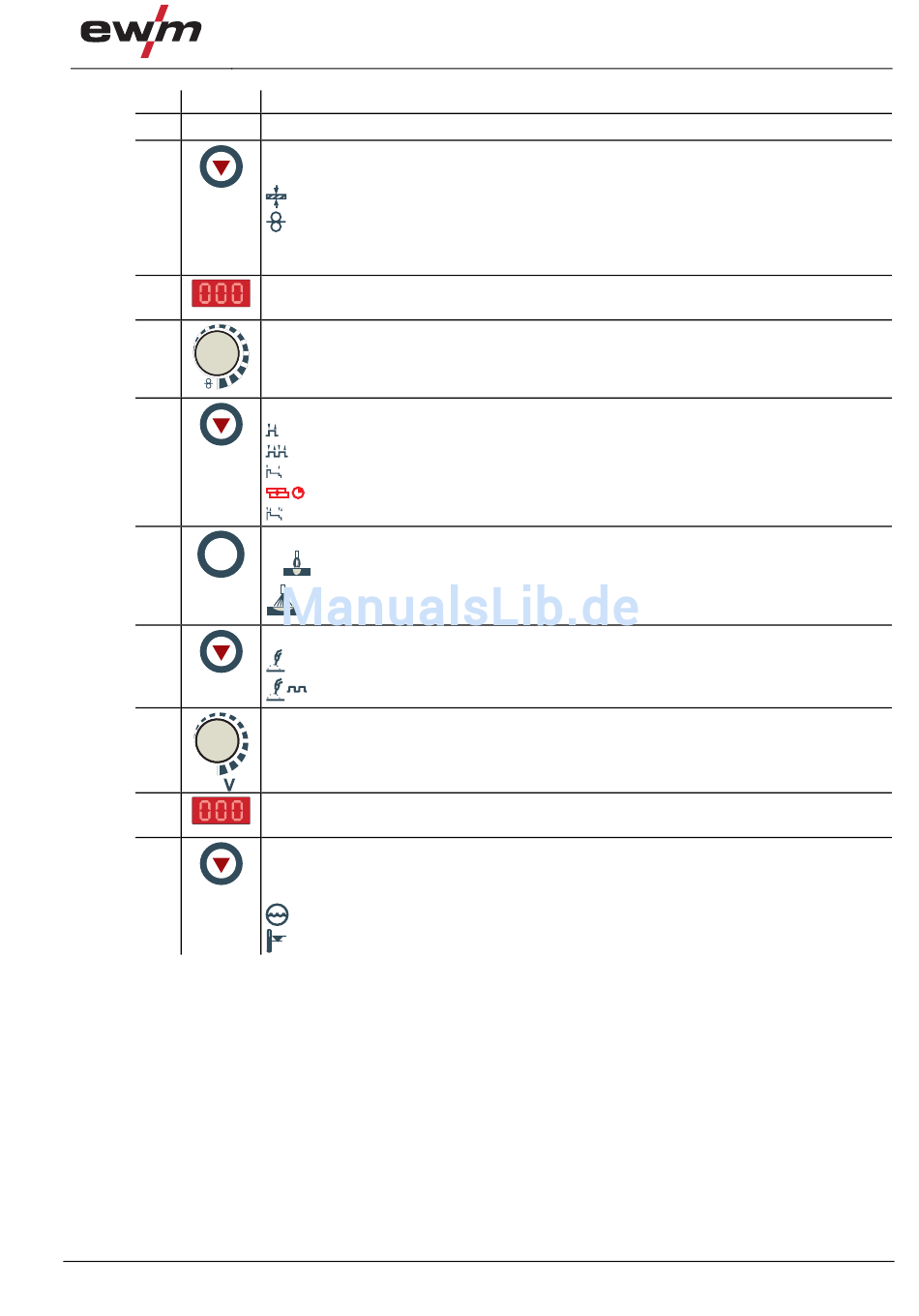

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Abdeckklappe (siehe Kap "Gerätesteuerung - Verdeckte Bedienelemente")
Drucktaste, Parameteranwahl links
AMP Schweißstrom
Materialstärke
Drahtgeschwindigkeit
Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
HOLD
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur
Einstellung weiterer Schweißparameter.
Drucktaste, Anwahl Betriebsart
2-Takt
4-Takt
Signalleuchte leuchtet grün: 2-Takt-Spezial
Signalleuchte leuchtet rot: MIG-Punkten
4-Takt-Spezial
Drucktaste, Dynamik / Drosselwirkung
+
Lichtbogen härter und schmaler
-
Lichtbogen weicher und breiter
Drucktaste, Schweißart
MIG/MAG-Standardschweißen
MIG/MAG-Impulslichtbogenschweißen
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
• Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
• Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn Zubehörkomponenten
wie z. B. Programmbrenner angeschlossen sind).
Anzeige, rechts
Schweißspannung, Programmnummer
Drucktaste, Parameteranwahl rechts
VOLT Schweißspannung
Prog Programmnummer
Kühlmittelfehler
Temperaturfehler
