Aufbau und Funktion
WIG-Schweißen
5.12 WIG-Schweißen
5.12.1 Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
6
7
8
9
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
• Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom - stecken und verriegeln.
Falls zutreffend:
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
• Brenner-Steuerleitungsstecker in Anschlussbuchse 19-polig stecken und verriegeln.
86
1
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
• WIG-Schweißen:
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Eurozentralanschluss
Schweißstrom, Schutzgas und Brennertaster integriert
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner, ermöglicht Polaritätswahl.
• WIG: Anschlussbuchse Schweißstrom „-"
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
5
6
2
7
8
9

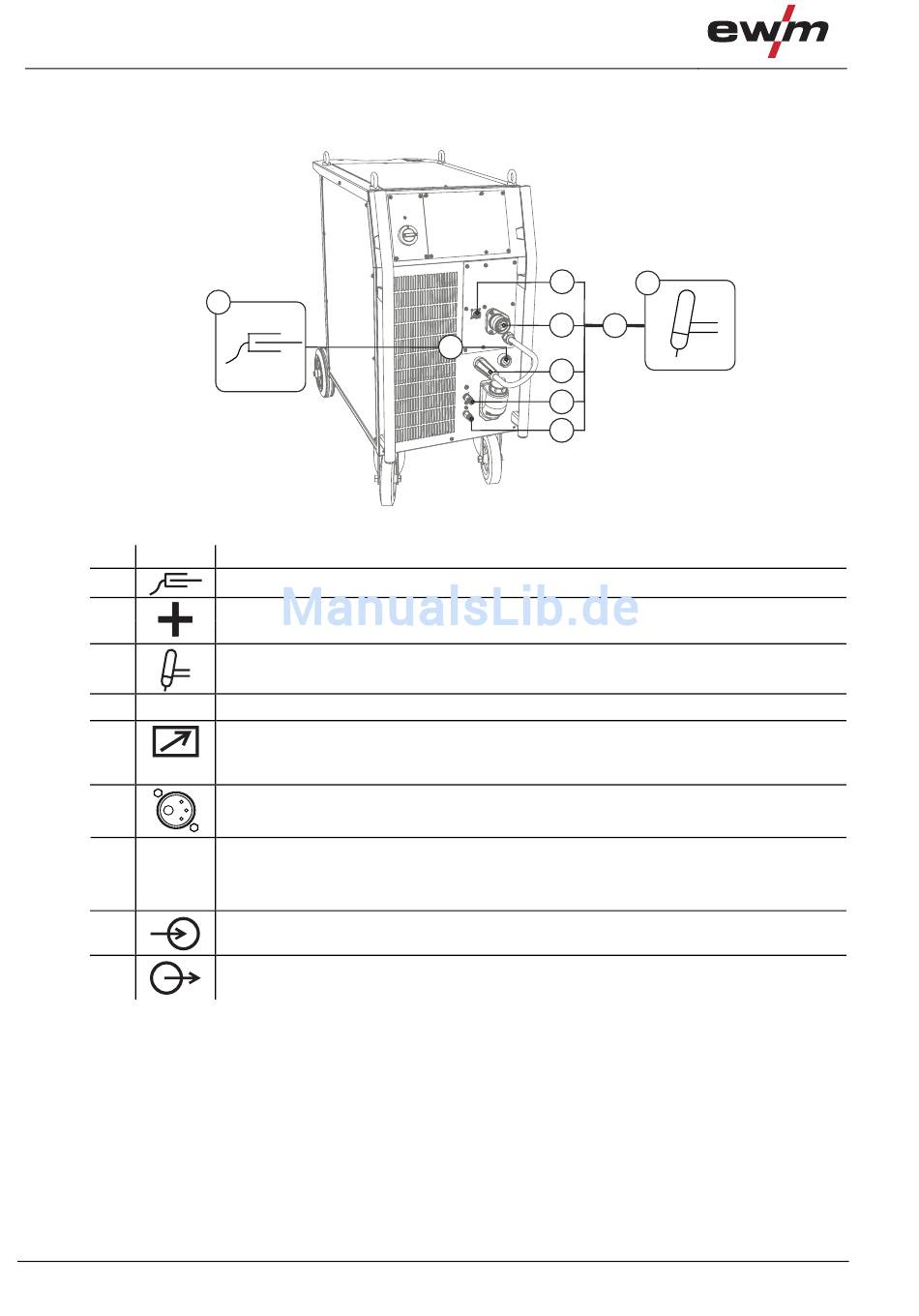

Abbildung 5-44
Werkstückanschluss
3
4
