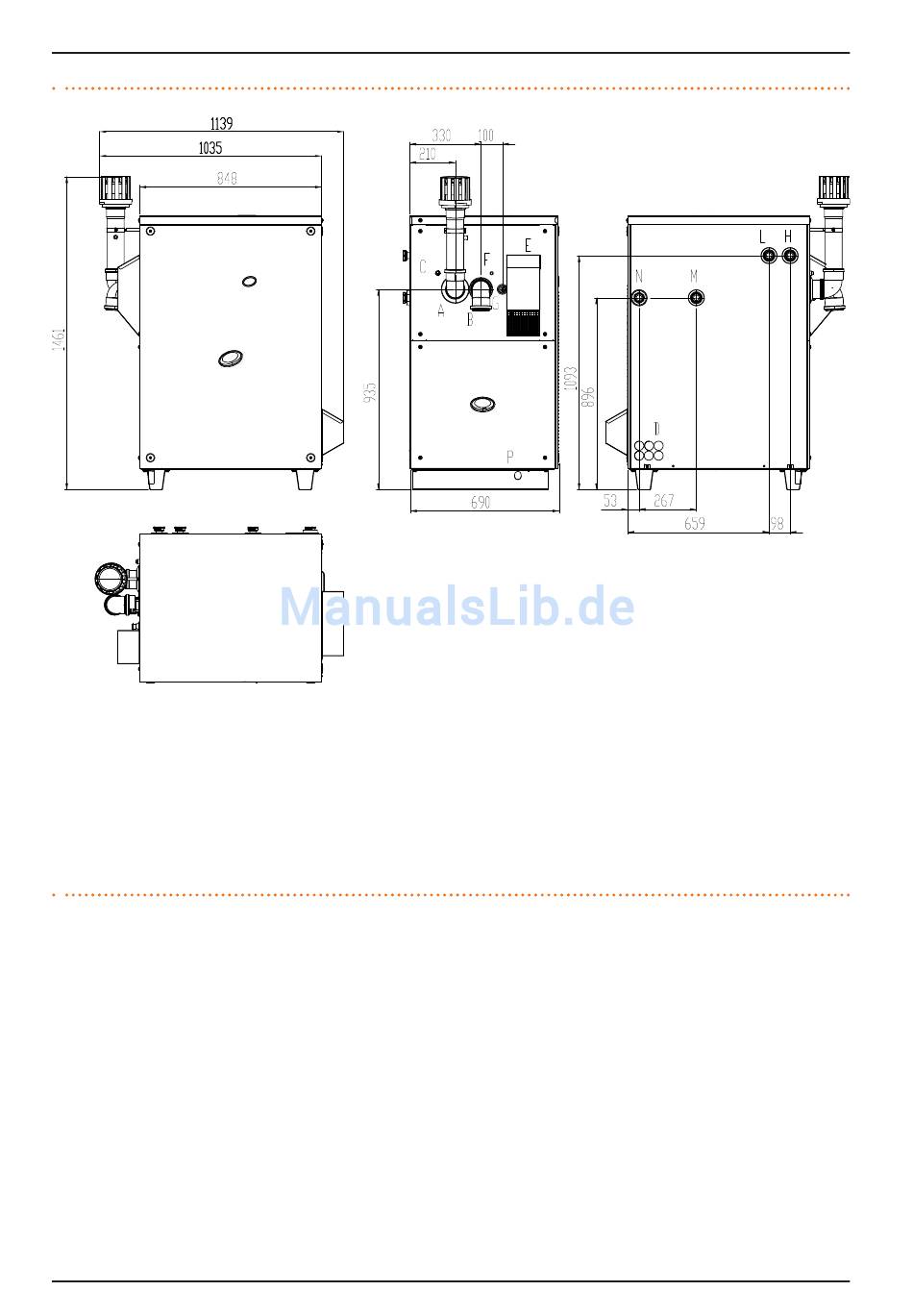

Abbildung 1�2 – Zeichnung Außenabmessungen GAHP-GS/WS
ZEICHENERKLÄRUNG
A Rauchgasauslass Ø 80
B Anschluss Verbrennungsluft Ø 80
C Manuelle Rückstellung Rauchgasthermostat
D Eingang Versorgungskabel
E Lüftungsgebläse
F Kontrollleuchte Gerätebetrieb
G Gasanschluss Ø ¾"
H Warmwasser-Rücklauf Ø 1"¼
L Wasserrücklauf erneuerbare Quelle Ø 1"¼
M Wasservorlauf erneuerbare Quelle Ø 1"¼
N Warmwasser-Vorlauf Ø 1"¼
P Kondensatablass
Handbuch für Installation, Gebrauch und Wartung – GAHP-GS/WS
1 Merkmale und technische Daten
