So geben Sie ein PWM-Signal (Pulsweitenmodulations-Signal) aus

Befolgen Sie die im Folgenden beschriebenen Schritte zum Ausgaben eines PWM-Signals.

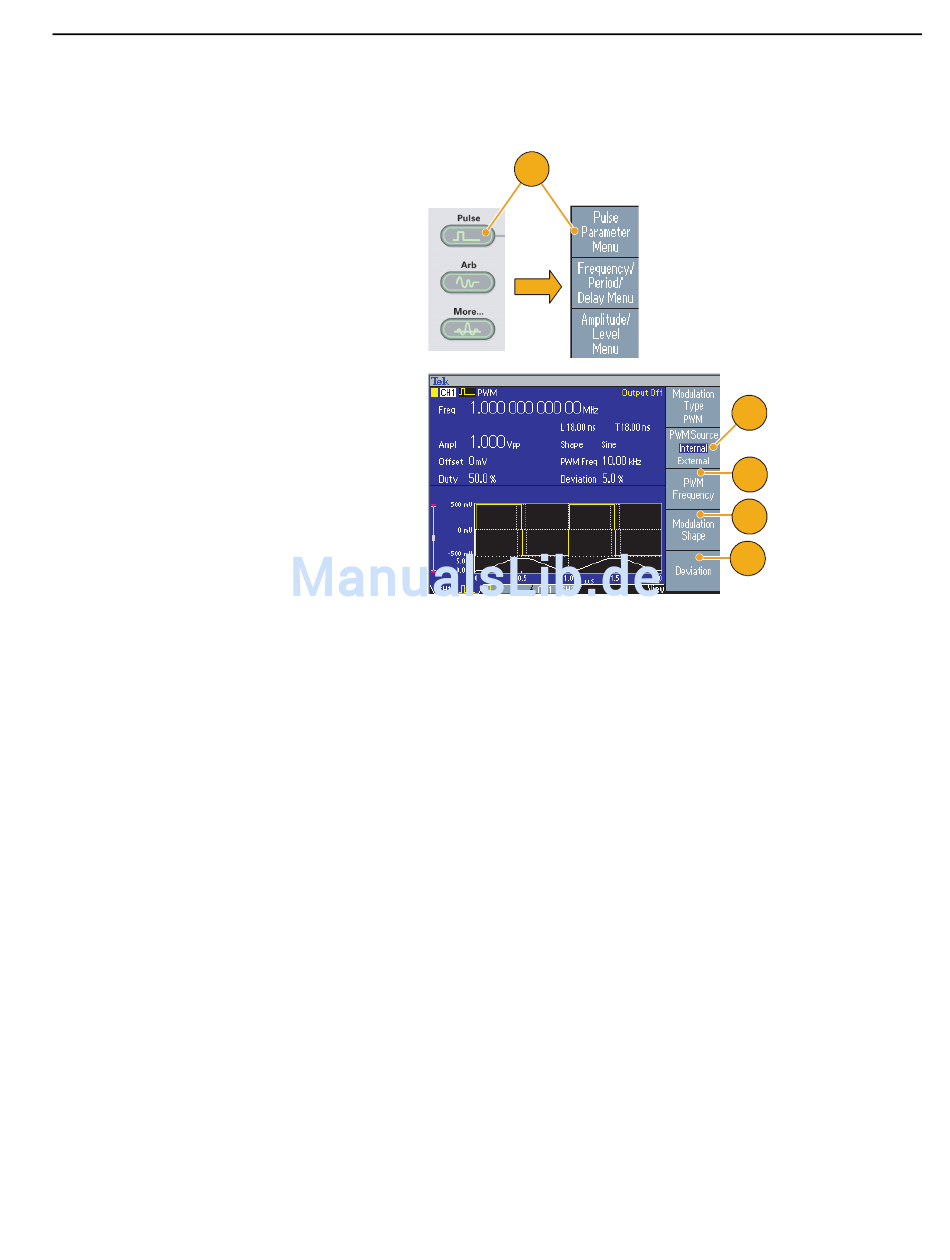

1. Drücken Sie die Taste Impuls auf der
Vorderseite des Geräts, drücken Sie
anschließend die Rahmentaste Menü
Impuls Parameter, um die Anzeige für
Impulsparametereinstellungen
einzublenden.
2. Drücken Sie die Taste Modulation auf
der Vorderseite des Geräts, um die
Anzeige für die PWM-Parameter-
einstellungen einzublenden.
Wählen Sie die PWM-Quelle aus.
3. Wählen Sie die PWM-Frequenz aus.
4. Wählen Sie die Modulationsform aus.
5. Legen Sie die Abweichung
(Pulsweitenabweichung) fest.
Tipp
Ein Anwendungsbeispiel für eine Pulsweitenmodulation finden Sie auf Seite 75.
■
Schnellstart-Benutzerhandbuch für die Serie AFG3000
1
Bedienungsgrundlagen
2
3
4
5
49
