Anwendungsbeispiele

Dieser Abschnitt enthält eine Reihe von Anwendungsbeispielen. Mit diesen vereinfachten Beispielen sollen die Funktionen
des Arbiträrsignal-/Funktionsgenerators erläutert und Ihnen Ideen vermittelt werden, um eigene Lösungen für
Testprobleme zu finden.

Lissajousfiguren

Verwenden Sie das Zweikanalmodell der Serie AFG3000, um eine Lissajousfigur zu erstellen und die Signale mit einem
Oszilloskop anzuzeigen.

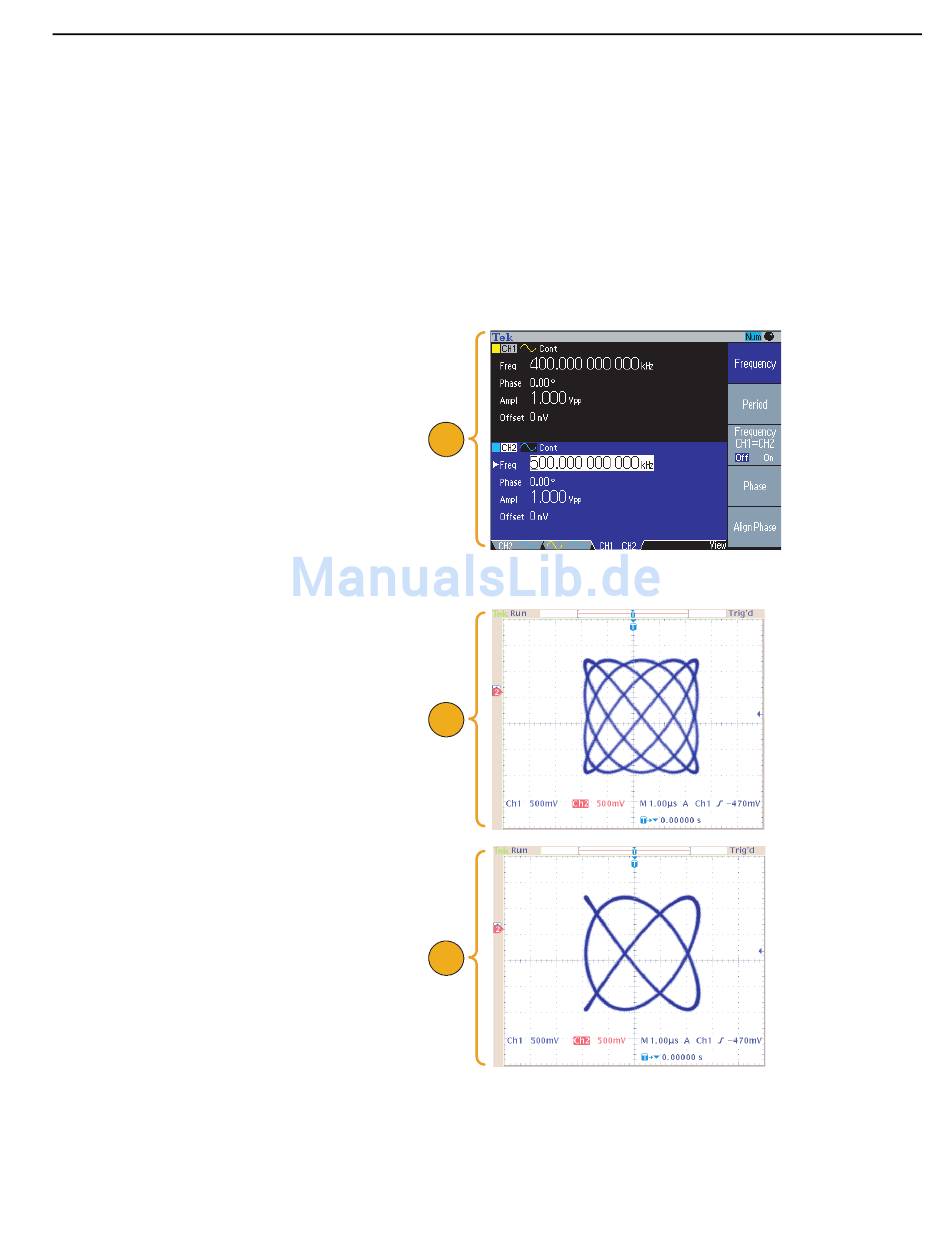

1. Verbinden Sie die CH1- und
CH2-Ausgänge des zweikanaligen
Arbiträrsignal-/Funktions-
generators über ein BNC-Kabel mit den
CH1- und CH2-Eingängen eines
Oszilloskops. Legen Sie die
Signalparameter wie folgt fest:
Sinus (Kontinuierlich)
■
Amplitude: 1 V
■
CH1-Frequenz: 400 kHz
■
CH2-Frequenz: 500 kHz
■
2. Legen Sie das Oszilloskop-
anzeigeformat auf XY fest. Passen Sie
die Amplitude an, so dass das Signal
auf dem Raster angezeigt wird.
Eine Lissajousfigur wird angezeigt.
3. Verwenden Sie den Mehrzweckknopf
auf dem Arbiträrsignal-/Funktions-
generator, um die Phase von CH1 oder
CH2 zu ändern. Beobachten Sie, ob
sich die Form der Lissajousfigur ändert.
