Anwendungsbeispiele

Messen von Filtermerkmalen

Verwenden Sie die Wobbelfunktion des Arbiträrsignal-/Funktionsgenerators, um die Frequenzmerkmale des 50-Ω-Filters
anzuzeigen.

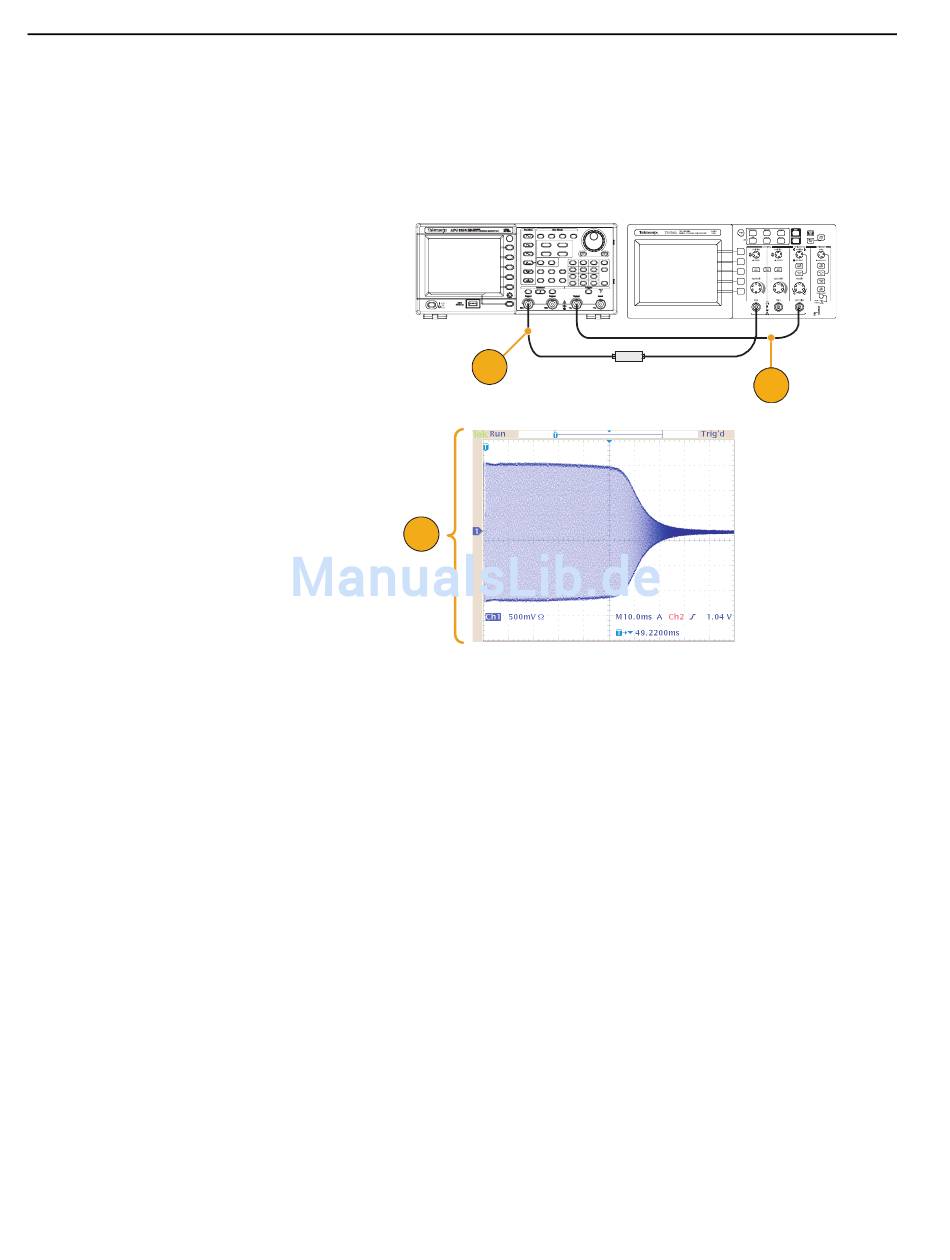

1. Verbinden Sie den CH1-Ausgang des
Arbiträrsignal-/Funktions-
generators über ein BNC-Kabel mit dem
CH1-Eingang eines Oszilloskops.
2. Schließen Sie den Triggerausgang des
Arbiträrsignal-/Funktions-
generators an den externen
Triggereingang eines Oszilloskops an.
Legen Sie die Eingangsimpedanz des
Oszilloskops auf 50 Ω fest.
3. Wählen Sie den Betriebsmodus
Wobbeln des Arbiträrsignal-/Funktions-
generators aus, und legen Sie die
Startfrequenz, Endfrequenz sowie die
Wobbelzeit so fest, dass das Signal im
Raster angezeigt wird.
Die Frequenzmerkmale des Filters
können in Wobbelzeit und in der Zeitbasis
des Oszilloskops gemessen werden.
