Bedienungsgrundlagen

Generieren von Impulssignalen

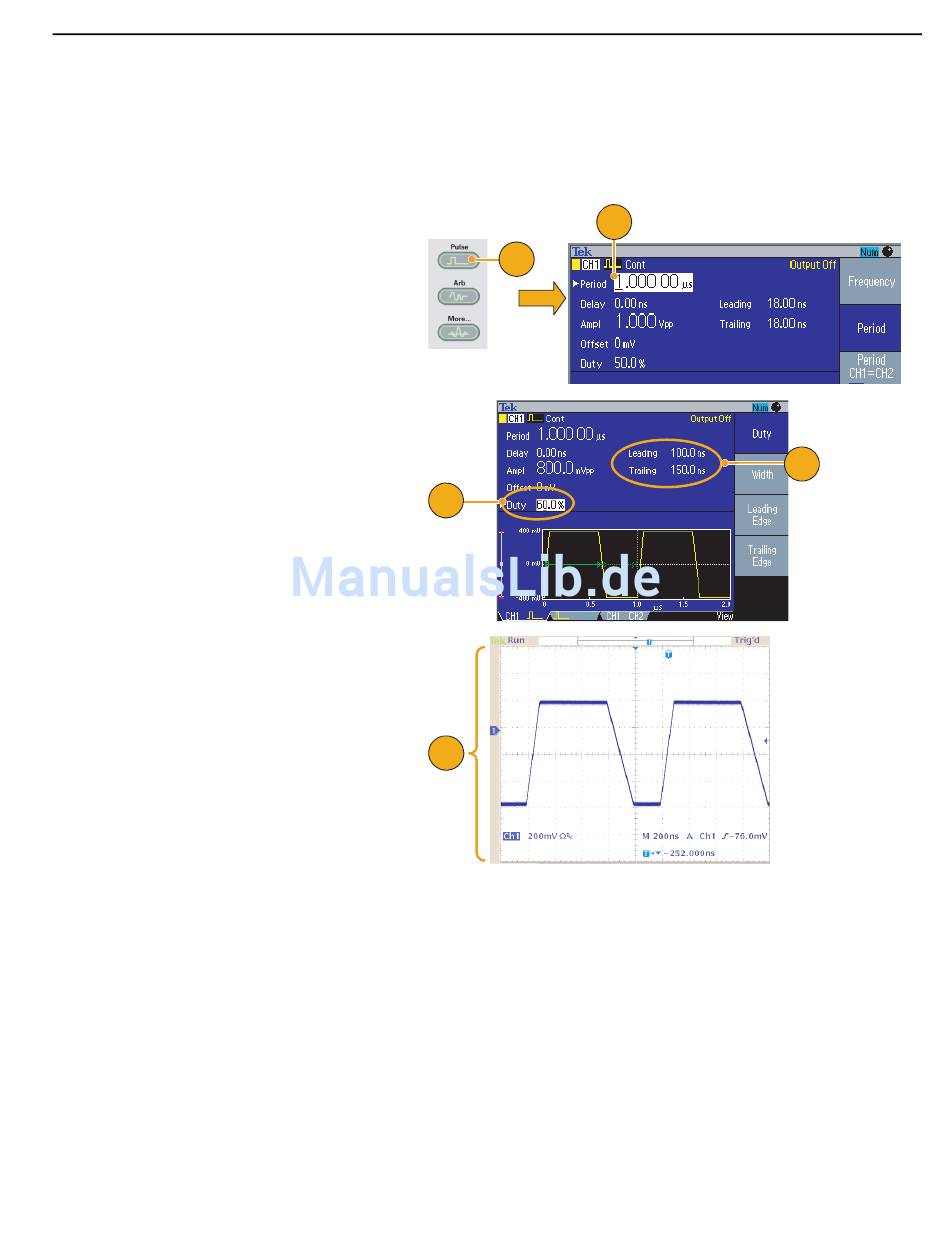

1. Drücken Sie die Taste Impuls auf der
Vorderseite des Geräts, um den
Bildschirm Impuls anzuzeigen.
2. Drücken Sie die Schnelltaste
Frequenz/Periode, um Frequenz oder
Periode auszuwählen.
3. Drücken Sie die Schnelltaste
Tastverh./Breite, um zwischen
Tastverhältnis und Impulsbreite
umzuschalten.
4. Drücken Sie die Schnelltaste
Vordere/Hintere, um zwischen den
Parametern für Vordere Flanke und
Hintere Flanke umzuschalten.
5. Dies ist ein Beispiel für ein auf dem
Oszilloskopbildschirm angezeigtes
Impulssignal.
Tipp
Sie können Flankenverzögerung festlegen. Drücken Sie die Schnelltaste Phase | Verzögerung, um die Einstellung für die
■
Flankenverzögerung anzuzeigen. Sie können auch im Rahmenmenü die Option Flankenverzögerung auswählen.
