So geben Sie ein
PWM-Signal aus
Schnellstart-Benutzerhandbuch für AFG2021
Führen Sie die folgenden Schritte durch, um ein PWM-Signal auszugeben:
1. Drücken Sie auf dem
vorderen Bedienfeld die
Taste Pulse (Impuls).

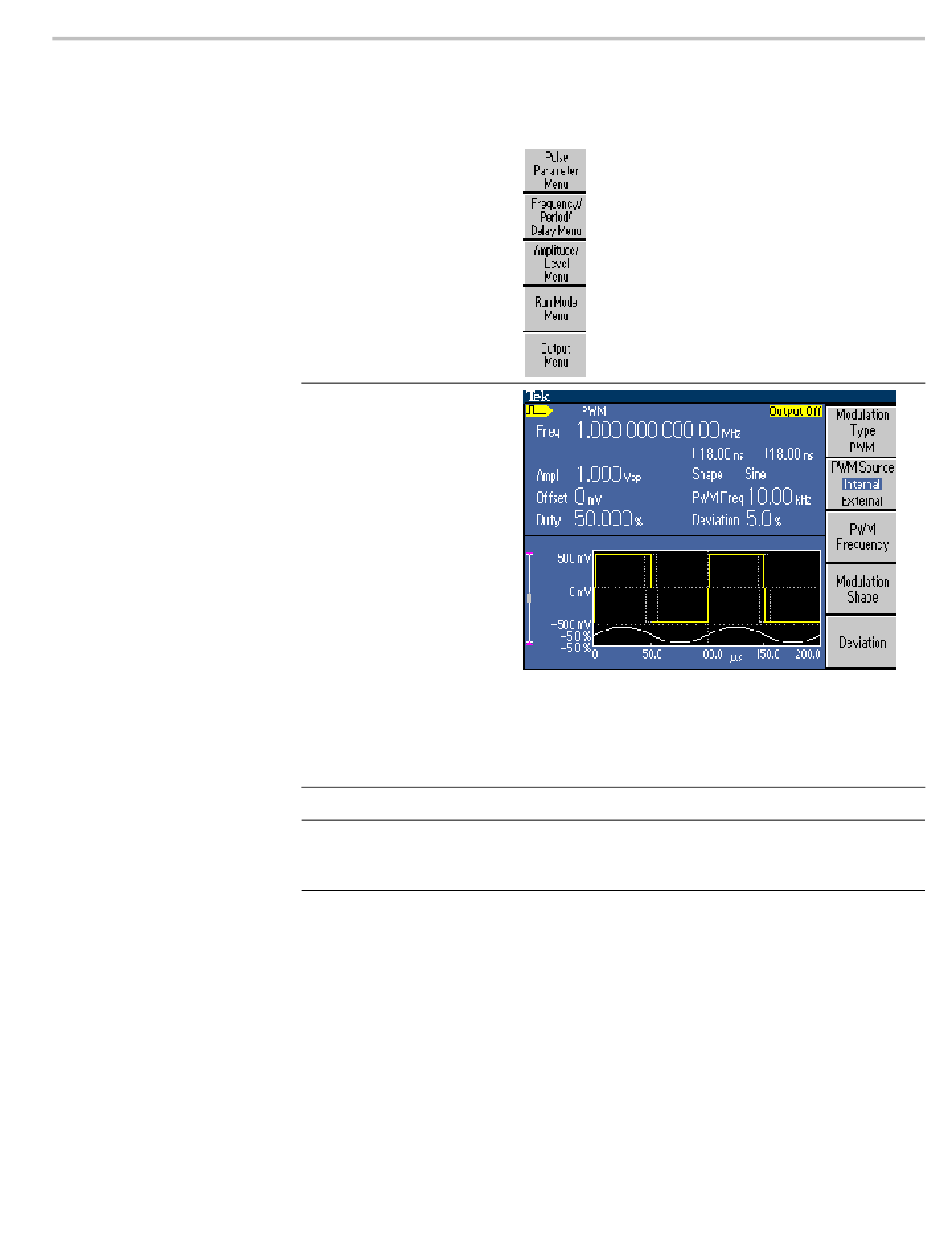

2. Drücken Sie auf die
Rahmentaste Pulse
Parameter Menu (Menü
Impuls Parameter),
um den Bildschirm
für die Einstellungen
der Impulsparameter
anzuzeigen.
3. Drücken Sie die Taste
Modulation auf dem
vorderen Bedienfeld,
um den Bildschirm
für die Einstellungen
der PWM-Parameter
anzuzeigen.
Wählen Sie die
PWM-Quelle aus.
4. Wählen Sie
PWM Frequency
(PWM-Frequenz) aus.
5. Wählen Sie Modulation
Shape (Modulationsform)
aus.
6. Legen Sie Deviation
(Abweichung)
(Impulsbreitenabweichung)
fest.
HINWEIS.
Unter Motorgeschwindigkeitssteuerung durch Impulsbreitenmodulation
finden Sie ein Anwendungsbeispiel für eine Impulsbreitenmodulation. (Siehe
Seite 90.)
