Hinzufügen Von Rauschen - Tektronix AFG3000 Benutzerhandbuch

Bedienungsgrundlagen

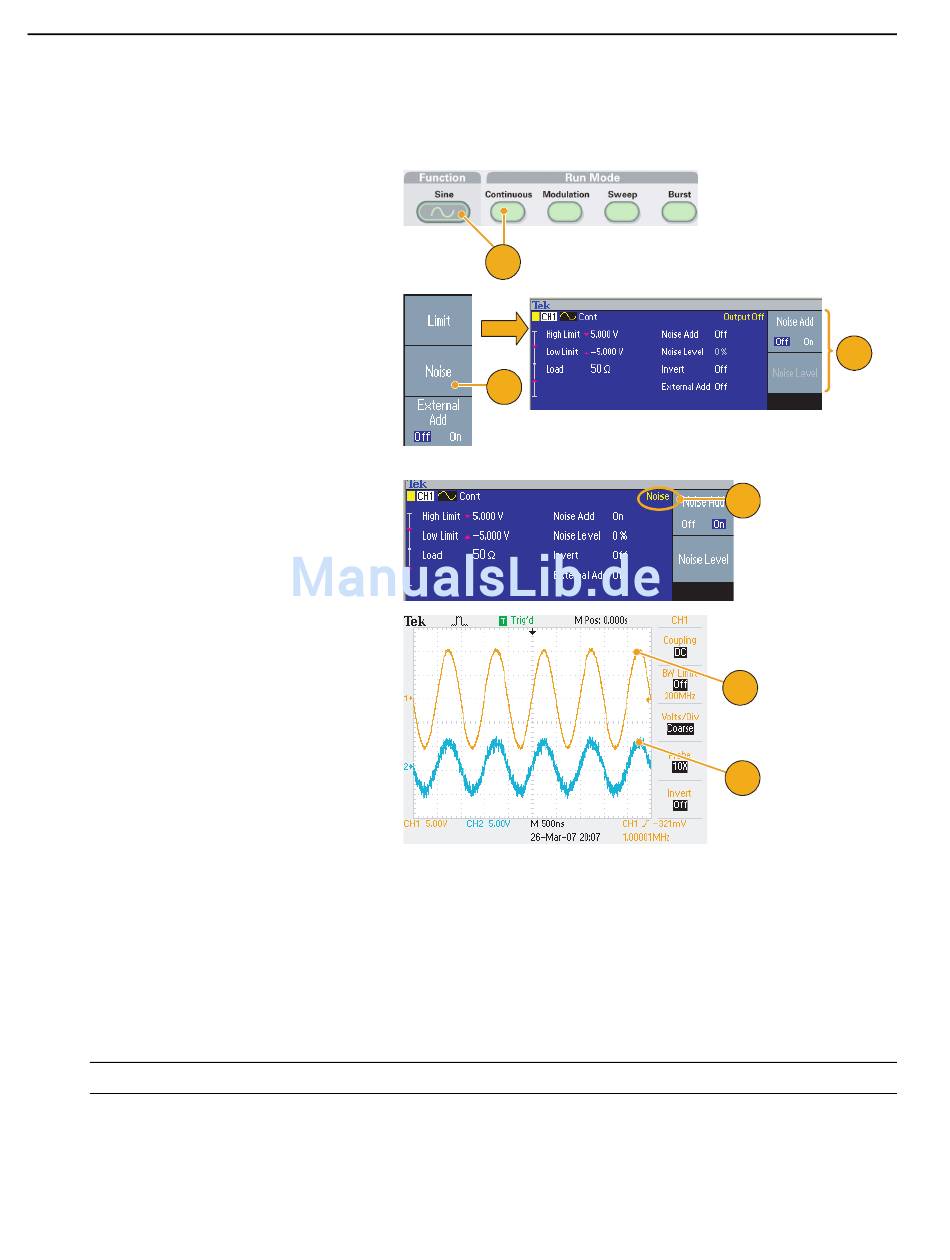

Hinzufügen von Rauschen
Um das interne Rauschsignal zu einem Signal hinzufügen, verwenden Sie Menü Ausgabe.
1. Drücken Sie die TasteSinus >
Kontinuierlich auf der Vorderseite des
Geräts, um die Sinus-Signalanzeige
einzublenden.
2. Befolgen Sie die auf Seite 54
beschriebenen Schritte, um Menü
Ausgang anzuzeigen. Um Rauschen
zu einem Sinus-Signal hinzufügen,
drücken Sie Rauschen.
3. Das Untermenü Rauschen hinzufügen
wird angezeigt. Drücken Sie Rauschen
hinzufügen, um Ein auszuwählen.
4. Um den Rauschpegel anzupassen,
drücken Sie Rauschpegel. Verwenden
Sie den Mehrzweckknopf oder die
numerischen Tasten, um den Wert
einzugeben.
5. Dies ist ein Signal vor dem Hinzufügen
von Rauschen.
6. Dies ist ein Signal nach dem
Hinzufügen von Rauschen.
Um einen Überlauf durch das
Hinzufügen von Rauschen zu
verhindern, wird die Amplitude des
Ausgangssignals automatisch halbiert.
Tipps
Um Rauschen hinzuzufügen, wird ein interner (digitaler) Rauschgenerator verwendet.
■
Die Rauschsignale von CH1 und CH2 sind nicht korreliert.
■
Der Status des Ausgangs (siehe Seite 24) wechselt von Ausgabe Aus zu Rauschen, wenn Sie die Bedienfeldtaste für
■
die Wahl des Kanals drücken, um den Ausgang zu aktivieren.
HINWEIS. Wenn Sie Rauschen hinzufügen auf Ein einstellen, wird die Amplitude des Ausgangssignals auf 50 % gesenkt.
56
1
2
Schnellstart-Benutzerhandbuch für die Serie AFG3000
3
4
5
6
