Auswählen des Kanals (nur Zweikanalmodell)

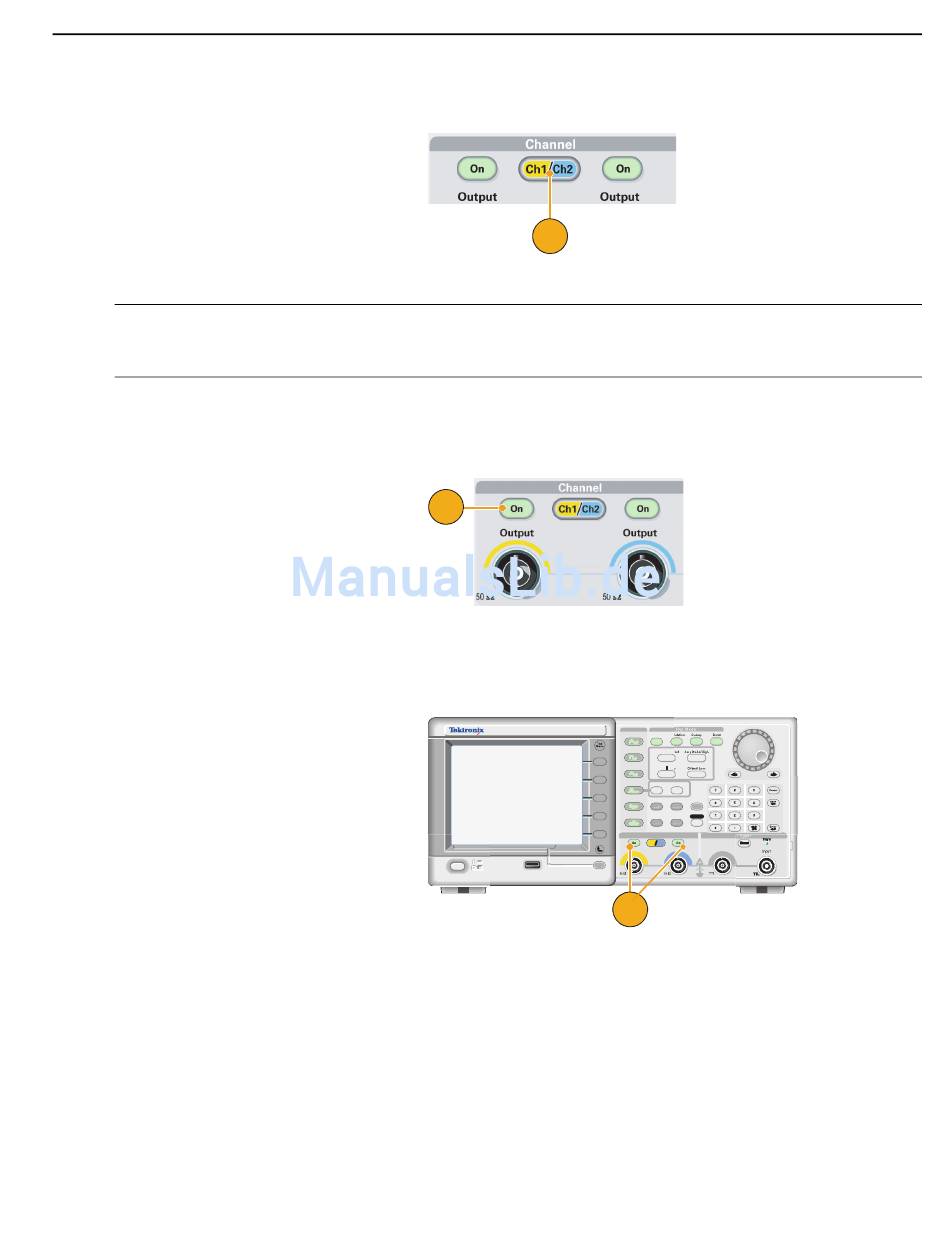

1. Drücken Sie die Taste Kanal auswählen
auf dem vorderen Bedienfeld des Geräts,
um die Bildschirmanzeige zu steuern. Sie
können zwischen den zwei Kanälen
umschalten.
HINWEIS: Wenn Sie die Taste Kanal auswählen drücken, während Sie sich im Menü Bearbeiten, Dienstprogramm,
Speichern, Abrufen oder Hilfe befinden, kehrt die Bildschirmanzeige zur vorherigen Ansicht zurück. Die Kanäle schalten
sich dabei nicht um.

Ausgang EIN/AUS

1. Um den Signalausgang zu aktivieren,
drücken Sie auf dem vorderen Bedienfeld
des Geräts am Kanalausgang die Taste
Ein Die Taste ist mit LED beleuchtet,
wenn sie sich im Status Ein befindet.
Das Signal kann auch konfiguriert
werden, wenn der Ausgang nicht
aktiviert ist. Dadurch wird das Risiko
minimiert, dass problematische Signale
an einen Prüfling gesendet werden.
2. (Nur Zweikanalmodell):
Der Signalausgang für Kanal 1 und
Kanal 2 kann unabhängig voneinander
ein- und ausgeschaltet werden.
Sie können jederzeit entweder einen
der zwei Kanäle oder beide Kanäle
aktivieren.
Schnellstart-Benutzerhandbuch für die Serie AFG3000
1
1
