So Generieren Sie Ein Sinussignal - Tektronix AFG3000 Benutzerhandbuch

Kurzanleitung

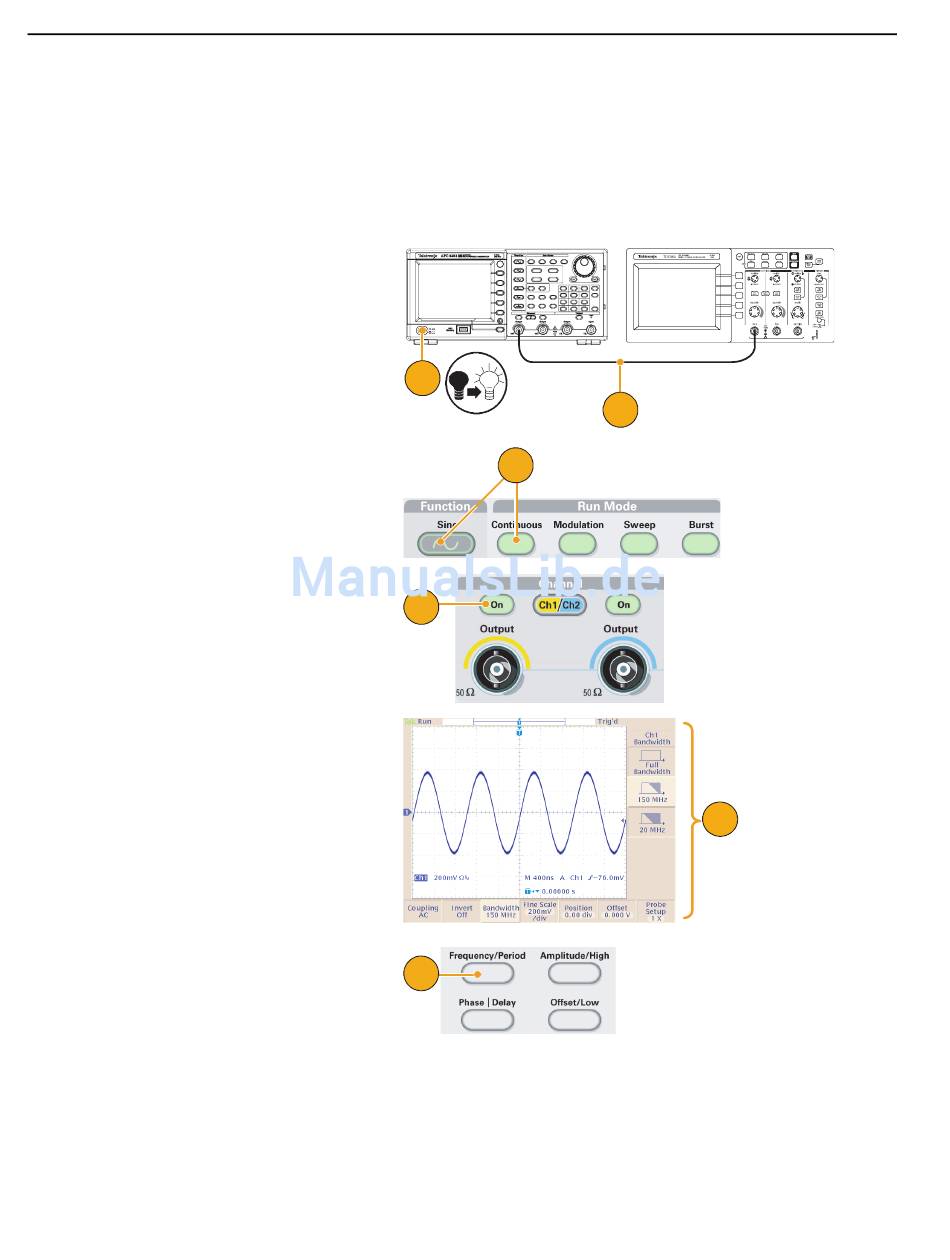

So generieren Sie ein Sinussignal

In der folgenden Kurzanleitung wird beschrieben, wie mit Hilfe von Tektronix Arbiträrsignal-/Funktionsgeneratoren ein
kontinuierliches Sinussignal generiert werden kann. Gehen Sie wie folgt vor, um sich mit dem
Arbiträrsignal-/Funktionsgenerator vertraut zu machen.
1. Schließen Sie das Netzkabel an, und
drücken Sie den Netzschalter auf der
Vorderseite des Geräts, um den
Arbiträrsignal-/Funktionsgenerator
einzuschalten.
2. Verbinden Sie den CH1-Ausgang des
Arbiträrsignal-/Funktionsgenerators
über ein BNC-Kabel mit dem Eingang
des Oszilloskops.
3. Drücken Sie die Taste Sinus auf der
Vorderseite des Geräts, und drücken
Sie dann die Taste Kontinuierlich, um
ein Signal auszuwählen.
4. Drücken Sie die Taste für den
CH1-Ausgang: On, um die Ausgabe
zu aktivieren.
5. Verwenden Sie die automatische
Skalierungsfunktion des Oszilloskops,
um das Sinussignal auf dem
Bildschirm anzuzeigen.
Gibt das Gerät ein Standardsinussignal
aus, kann das Oszilloskop manuell wie
folgt eingestellt werden:
0,5 μs/div
■
200 mV/div
■
6. Um die Frequenz zu ändern, drücken Sie
die Schnelltaste Frequenz/Periode auf
der Vorderseite des Geräts.
2
Serie AFG3000
1
3
4
6
Schnellstart-Benutzerhandbuch für die Serie AFG3000
Oszilloskop
2
5
