Anwendungsbeispiele

Carrier Null (Frequenzmodulation)

Verwenden Sie den Arbiträrsignal-/Funktionsgenerator und den Spektrumanalysator, um das Trägersignal einer
Frequenzmodulation anzuzeigen.

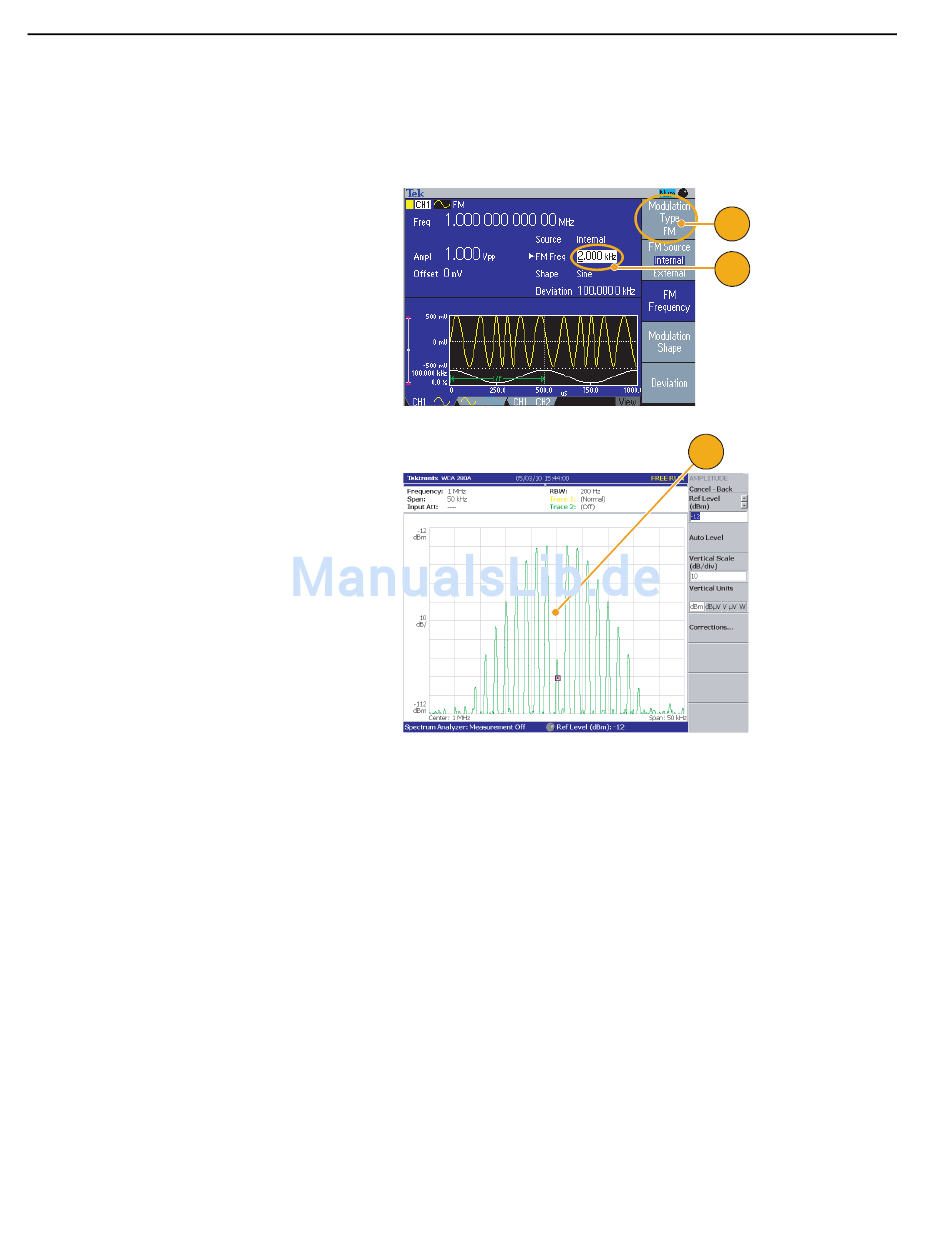

1. Wählen Sie als Ausgangssignal Sinus
und anschließend als Modulationstyp
FM aus.
2. Legen Sie die Signalparameter wie folgt fest:
Trägerfrequenz: 1 MHz
■
Modulationsfrequenz: 2 kHz
■
3. Ändern der Abweichung
Legen Sie die Abweichung auf 4,8096 kHz
fest. Das Trägersignal wird zu Null.
Vergewissern Sie sich, dass auf dem
Spektrumanalysator ein Trägersignal von
Null angezeigt wird.
