Bedienungsgrundlagen

Generieren von Burstsignalen

Der Arbiträrsignal-/Funktionsgenerator kann durch die Verwendung von Standardsignalen einen Burst ausgeben, z. B: Sinus,
Rechteck, Rampe Impuls oder arbiträre Signale. Das Gerät ermöglicht die Verwendung der folgenden zwei Burstmodi:
Getriggerter Modus.
einem Fernsteuerungsbefehl oder der Taste Manueller Trigger erhält, wird eine bestimmte Anzahl (Burstzahl) von
Signalzyklen ausgegeben.
Gate-gesteuerter Modus.
ein Fernsteuerungsbefehl angewendet wird oder über eine Länge von 50 % des ausgewählten internen Triggerintervalls
gibt das Gerät ein kontinuierliches Signal aus.

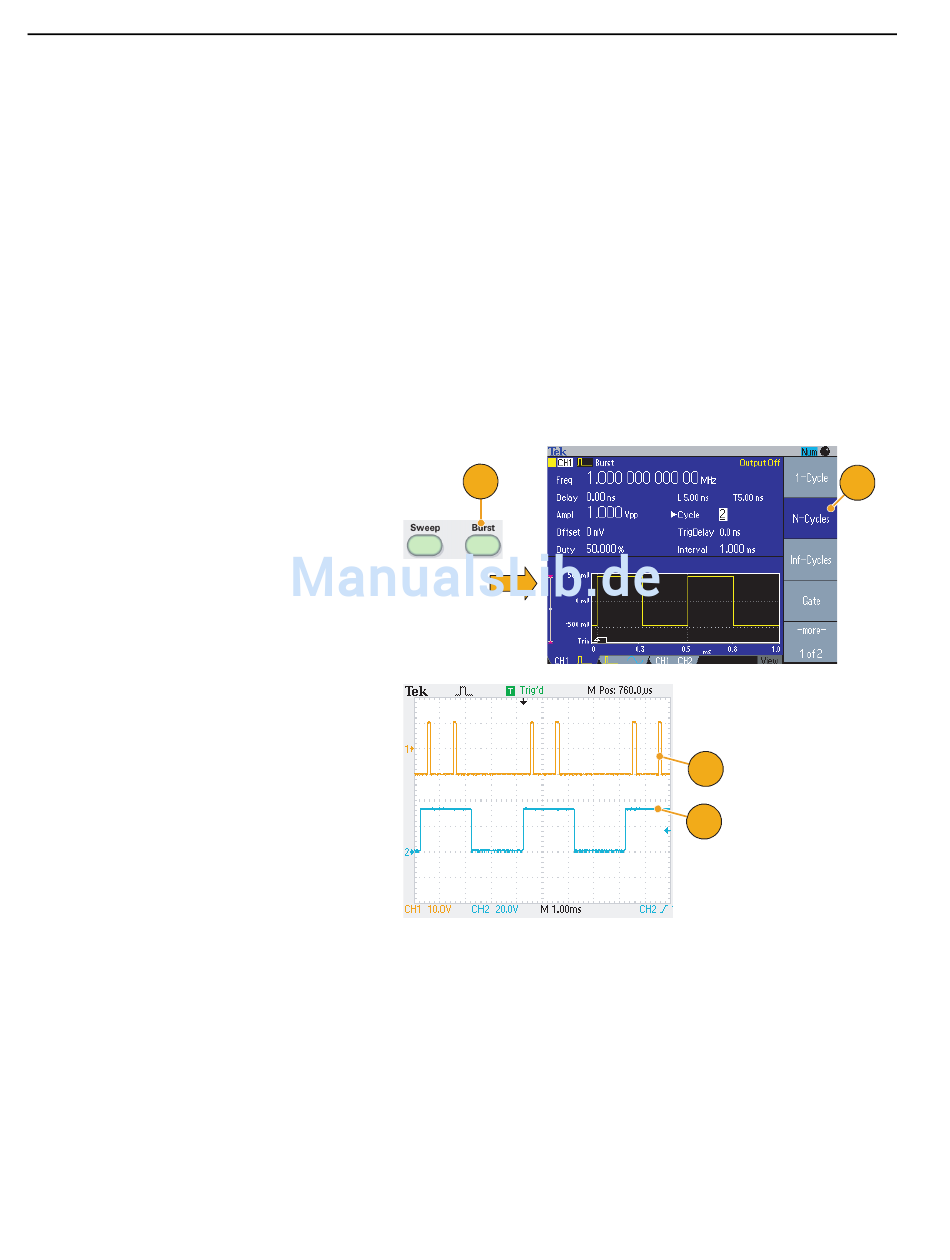

So generieren Sie ein getriggertes Burstsignal
Im folgenden Beispiel wird beschrieben, wie Sie im Burst-Modus einen Doppelimpuls erzeugen.
1. Wählen Sie Impuls als
Ausgangssignal, und drücken
Sie die Bedienfeldtaste Burst.
2. Bestätigen Sie, dass 1 Zyklus,
N Zyklen oder Unendliche Zyklen
ausgewählt ist. Dies bedeutet, dass der
getriggerte Burst-Modus aktiviert ist.
Zum Erstellen eines Doppelimpulses
stellen Sie die Burstanzahl auf 2
(N Zyklen).
3. Dies ist ein Beispiel für einen
Doppelimpuls.
4. Dieses Signal dient als Triggerausgang.
42
Wenn das Gerät ein Triggersignal von der internen Triggerquelle, einer externen Triggerquelle,
Wenn extern ein effektives Gate-Signal anliegt, die Taste Manueller Trigger gedrückt wird,
1
Schnellstart-Benutzerhandbuch für die Serie AFG3000
