So generieren Sie ein Gate-gesteuertes Burstsignal

Im Gate-gesteuerten Modus wird die Ausgabe aktiviert oder deaktiviert, und zwar je nach internem Gatesignal oder einem
externen Signal, das im Anschluss Trigger Input auf der Vorderseite des geräts. Solange das Gate-Signal „wahr" ist oder
die Taste Manueller Trigger am Bedienfeld gedrückt wird, gibt das Gerät ein kontinuierliches Signal aus..

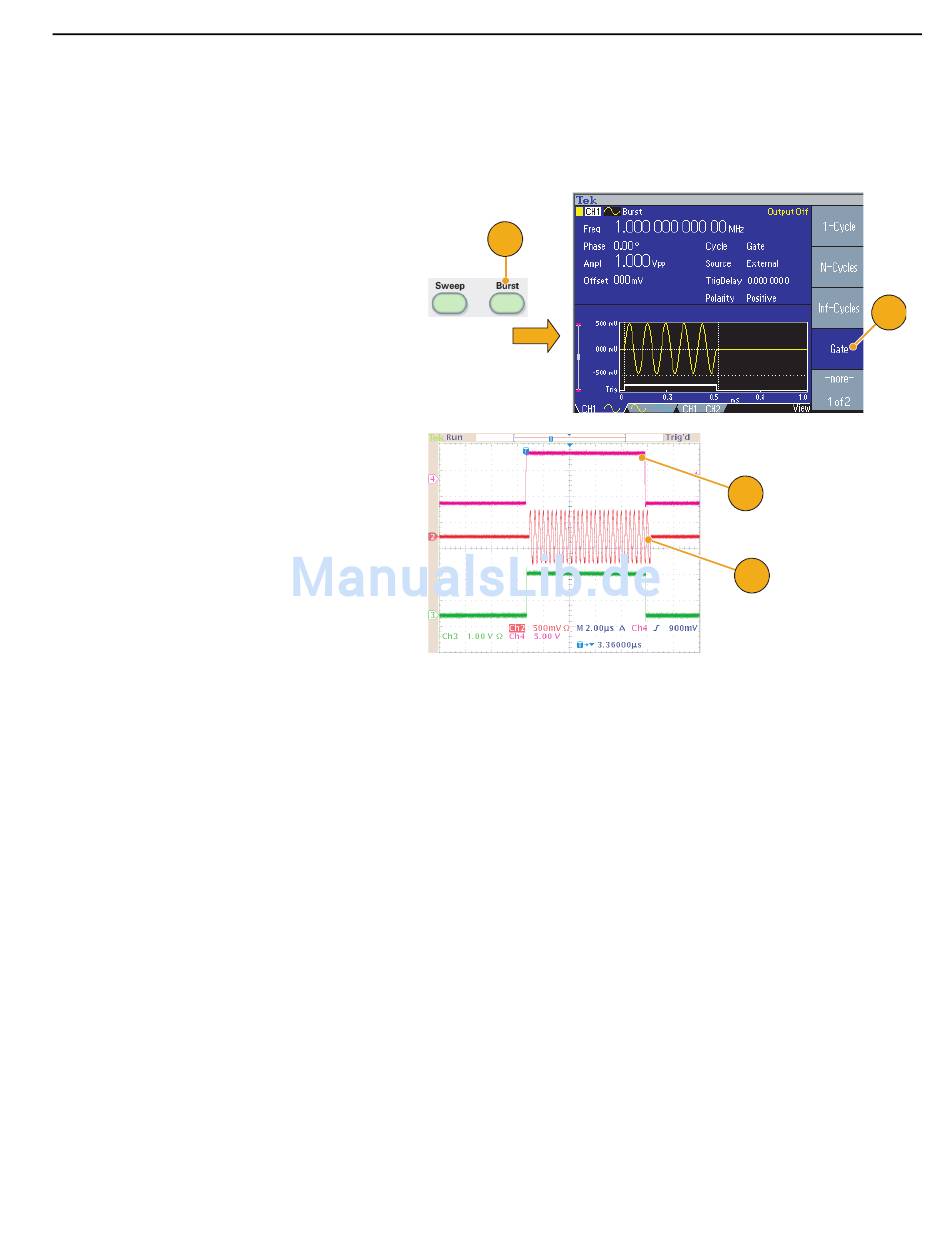

1. Drücken Sie die Taste Burst auf der
Vorderseite des Geräts, um das Menü
Burst anzuzeigen.
2. Wählen Sie Gatter aus.
3. Dies ist ein Beispiel für einen
Oszilloskopbildschirm. Das obere
Signal dient als Triggerausgang.
4. Dies ist ein Beispiel für ein
Gate-gesteuertes Signal.
Tipps
Das Gerät bietet folgende drei Triggerquellen für den Modus „Burst".
■
Internes oder externes Triggersignal
■
Manueller Trigger
■
Remote-Befehl
■
Ist „Gate" ausgewählt worden, werden die Anzahlparameter ignoriert.
■
