Erste Schritte

Vor der Installation

Überprüfen Sie den Arbiträrsignal-/Funktionsgenerator-Karton auf äußerliche Schäden. Wenn der Karton beschädigt ist,
informieren Sie den Frachtführer.
Entfernen Sie den Arbiträrsignal-/Funktionsgenerator aus der Verpackung, und überprüfen Sie, ob er beim Transport
beschädigt wurde. Stellen Sie fest, ob der Karton das Gerät sowie das Standardzubehör enthält. Eine Liste des
Standardzubehörs finden Sie auf Seite 7.

Betriebsvoraussetzungen

Arbeitsumgebung

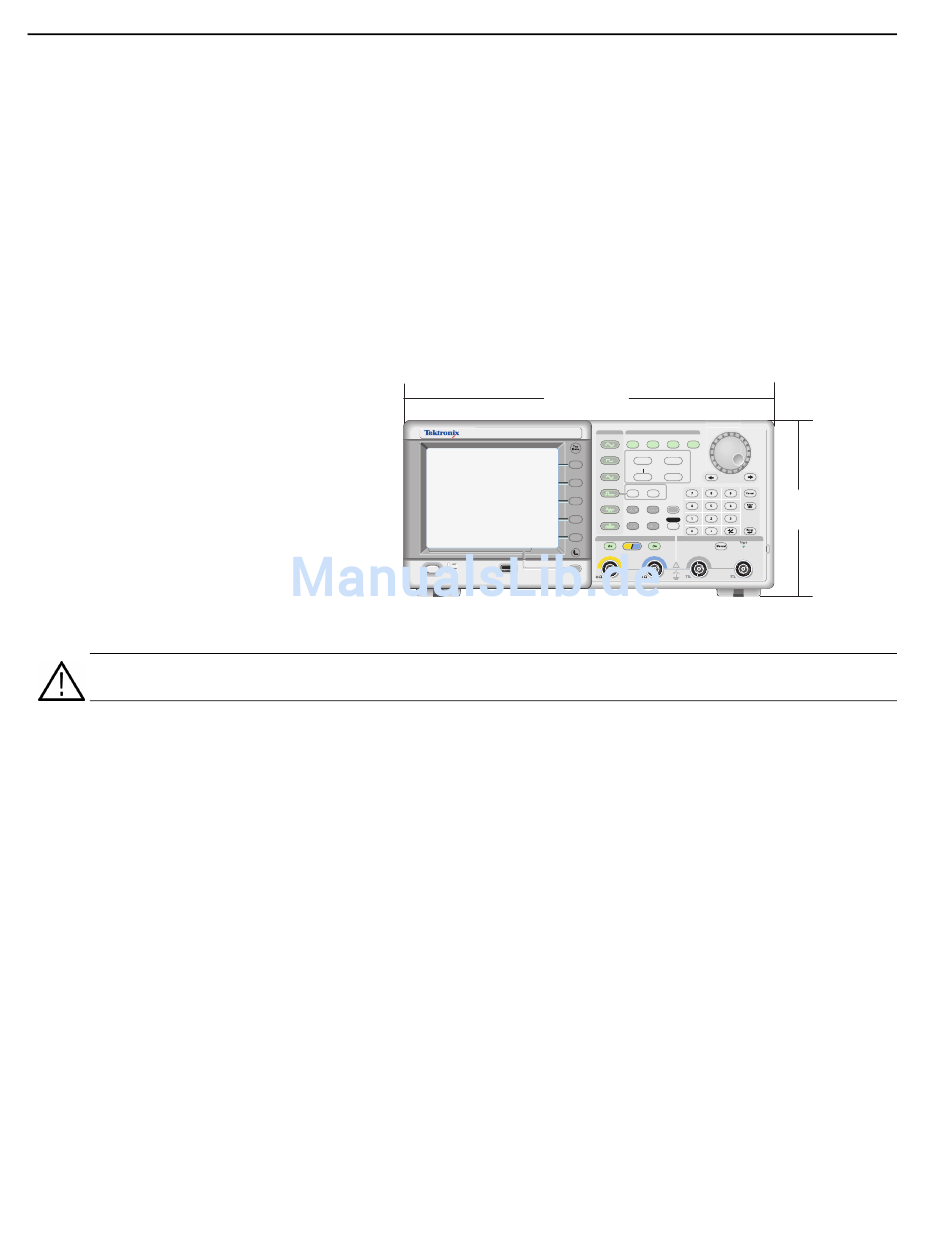

1. Stellen Sie das Gerät auf einem
Rollwagen oder einen Labortisch,
und beachten Sie die erforderlichen
Abstände:
■ Seitlich: 50 mm
Hinten: 50 mm
■
2. Stellen Sie vor Inbetriebnahme sicher,
dass die Umgebungstemperatur
zwischen 0 °C und +50 °C liegt.
VORSICHT. Halten Sie beide Seiten des Geräts frei, um die erforderliche Kühlung zu gewährleisten.

Stromversorgung - Voraussetzungen

Stromspannung und -frequenz
Stromverbrauch
6
329,6 mm
DUAL CHANNE L 1GS/s
AFG 3102
ARBITR ARY/FUNCTION GENERATOR 100MHz
USB
USB
View
Memory Memory
100 V bis 240 V, 47 Hz bis 63 Hz
oder 115 V, 360 Hz bis 440 Hz
Unter 120 W
Schnellstart-Benutzerhandbuch für die Serie AFG3000
Function Run Mode
Sine Continuous Modulation Sweep Burst
Square Frequency/Period Amplitude/High
Ramp Phase Delay Offset/Low
Pulse Duty/Width Leading/Trailing
Arb Edit Utility
Help
More... Save Recall Default
Channel Trigger Trigger
Ch1 Ch2
Output Output Output Input
156,3 mm
