Beispiel 1: Arbiträrsignal bearbeiten

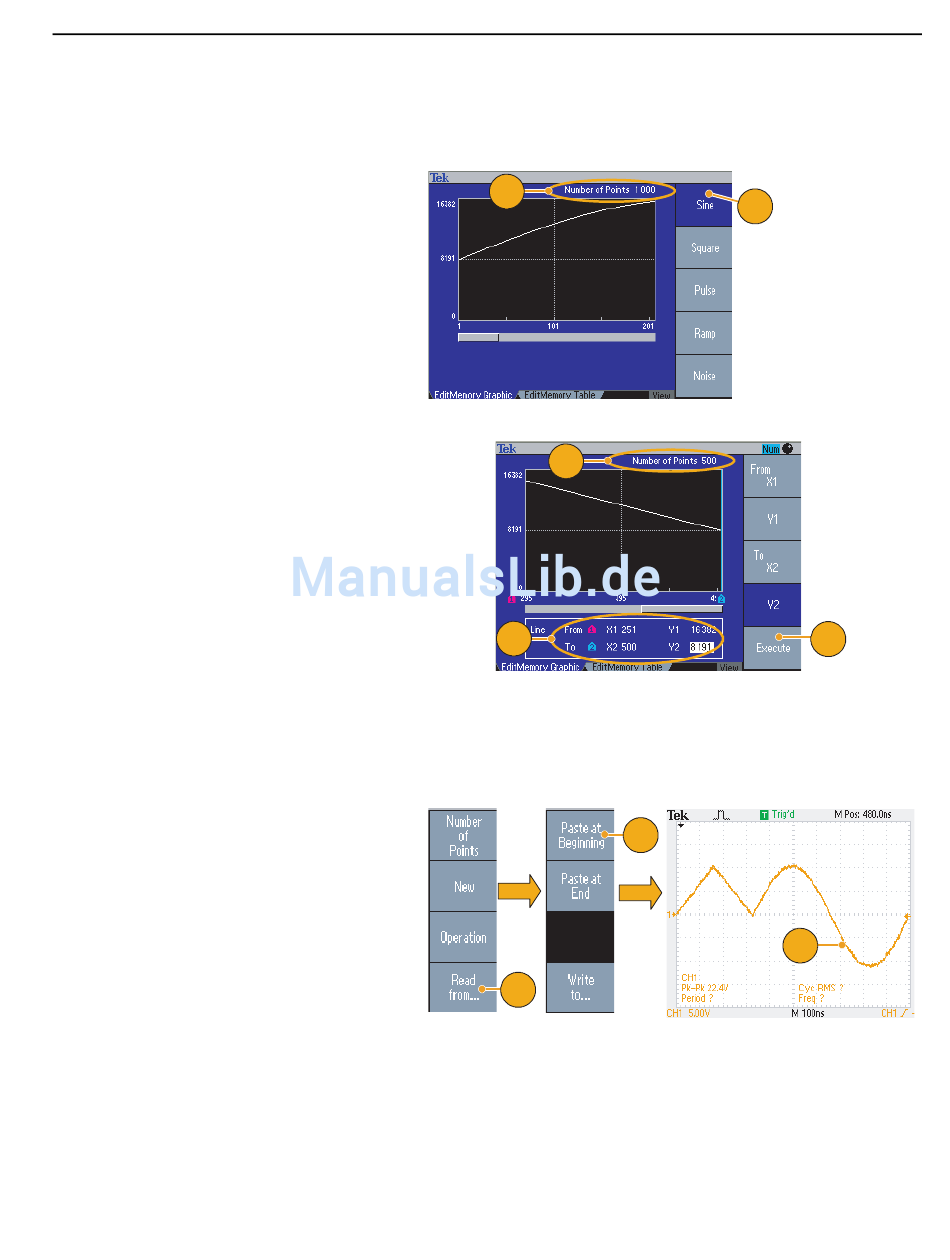

Das folgende Beispiel illustriert, wie Sie die Bearbeitungsfunktion Zeile verwenden. Fügen Sie vor einem Sinussignal ein
Rampensignal ein:
1. Wählen Sie Anzahl der Punkte, um
die Anzahl der Signalpunkte auf 1000
einzustellen.
2. Wählen Sie Neu und dann Sinus.
Speichern Sie dieses Signal als
Benutzer 1.
Einzelheiten zum Speichern von
Arbiträrsignalen finden Sie auf Seite 36.
3. Erstellen Sie anschließend ein
Rampensignal mit 500 Punkten.
4. Wählen Sie dann zuerst Operation und
anschließend Zeile. Bearbeiten Sie die
Zeile dann in folgender Weise:
■ X1: 1, Y1: 8191
X2: 250, Y2: 16382
■
Drücken Sie auf Ausführen. Wählen
Sie nochmals Operation und Zeile, und
bearbeiten Sie die Zeile in folgender
Weise:
X1: 251, Y1: 16382
■
X2: 500, Y2: 8191
■
5. Drücken Sie auf Ausführen. Speichern
Sie dieses Signal als Benutzer 2.
6. Fügen Sie danach ein Signal ein.
Drücken Sie Lesen aus..., und wählen
Sie Benutzer 1.
7. Drücken Sie auf Am Beginn
einfügen. Wählen Sie das Signal
Benutzer 2 und dann Einfügen.
8. Das dargestellte Signal wird erstellt.
