Taste „Ansicht - Tektronix AFG3000 Benutzerhandbuch

Taste „Ansicht"
Das Gerät verfügt über die folgenden drei Bildschirmanzeigeformate:
Anzeige von Signalparametern und Graph
■
Graphenvergleich
■
Signalparametervergleich
■
1. Drücken Sie die Taste Ansicht auf dem
vorderen Bedienfeld des Geräts, um das
Bildschirmanzeigeformat zu ändern.

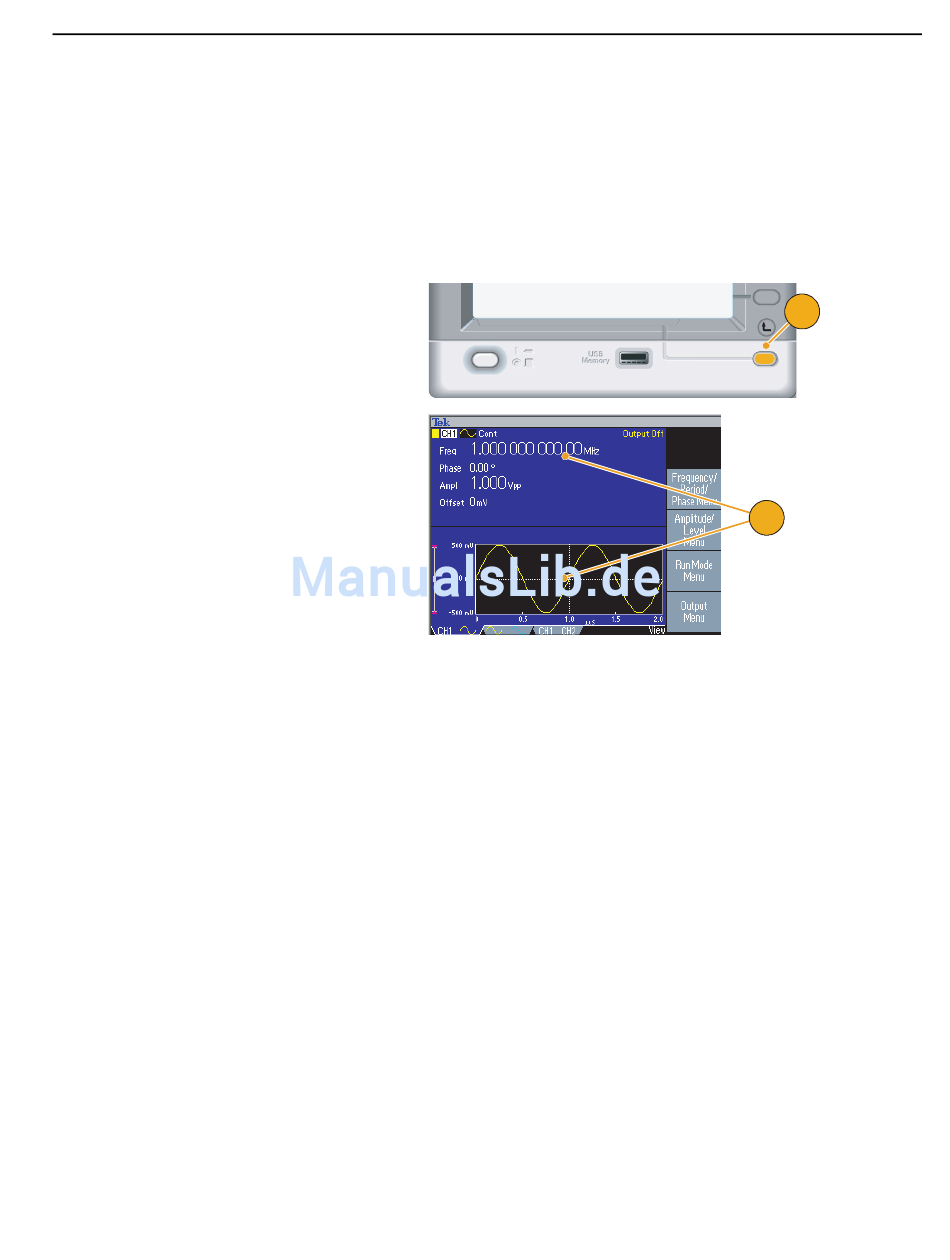

2. Im ersten Format werden die
Einkanalsignalparameter und der
Graph angezeigt.
(Nur Zweikanalmodell):
Sie können durch Drücken der Kanal-
auswahltaste (siehe Seite 33) einfach
zwischen den CH1- und
CH2-Informationen umschalten.
Wenn Sie die Taste Ansicht einmal
drücken, wird das Anzeigeformat in
ein Graphenvergleichsformat geändert.
Bei erneutem Drücken der Taste
Ansicht wird das dritte Format
angezeigt. Diese Ansicht bietet
einen Kanalparametervergleich.
Tipps
Wenn sich das Gerät gerade im Menü Speichern, Abrufen, Dienstprogramm, Hilfe oder Ausgabe befindet, bewirkt das
■
Drücken der Taste Ansicht keine Änderung.
■ Im Menü Bearbeiten kann mit Hilfe der Taste Ansicht zwischen Textbearbeitung und grafischen Anzeigen umgeschaltet
werden. Dies ist die einzige Funktion der Einkanalmodell-Taste Ansicht.
