Potenzialfreie Erdung

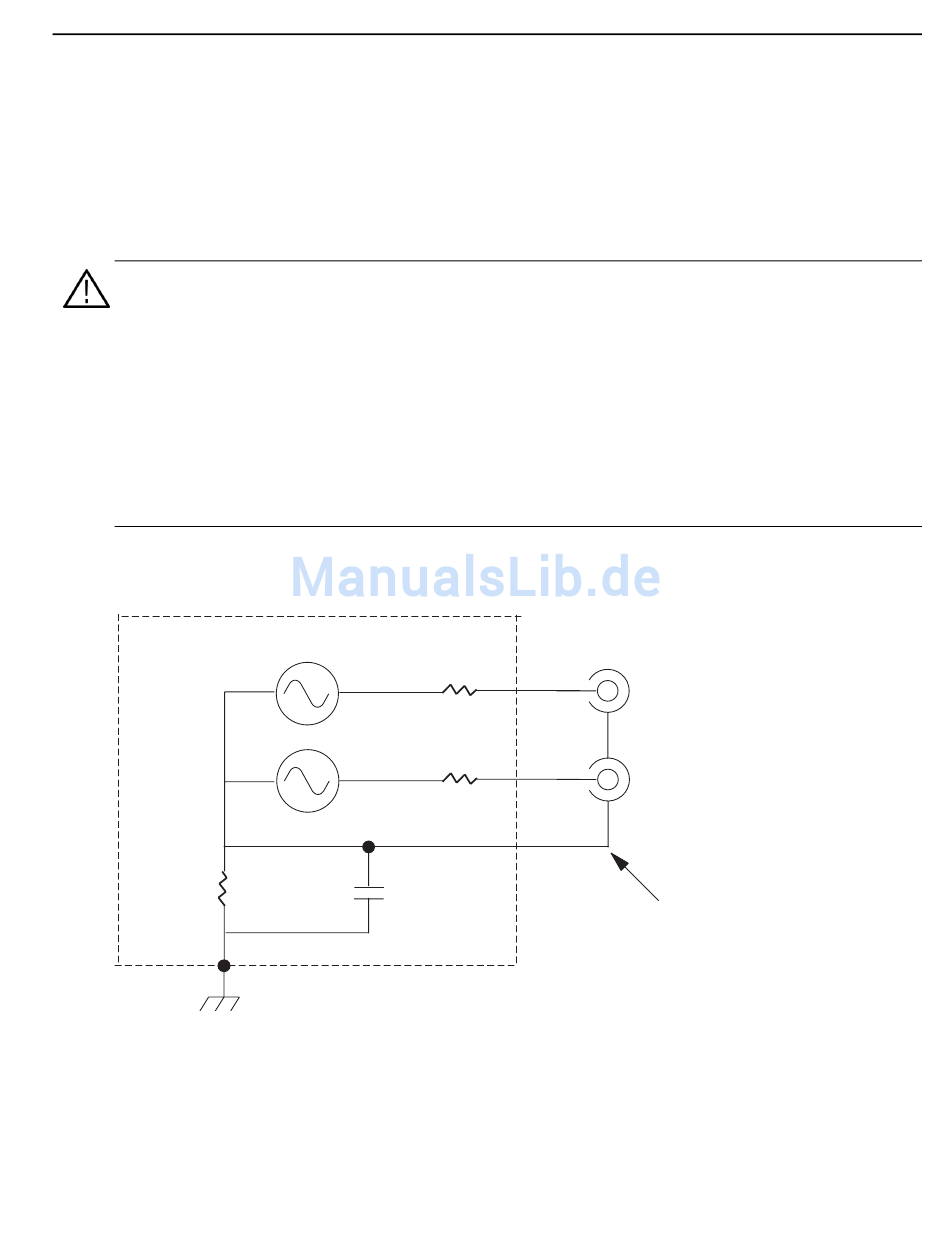

Da die Masse (Masse des Eingangs- und Ausgangskanals) des Arbiträrsignal-/Funktionsgenerators von der Gehäuseerdung
(die Geräteerdung und Erdung des Wechselstrom-Anschlusses) elektrisch getrennt ist, kann eine potenzialfreie Verbindung zwischen
dem Gerät und anderen Geräten hergestellt werden.
Alle Signalausgangsanschlüsse sind an die Betriebserde angeschlossen, und der Steckverbinder für die Fernsteuerungsschnittstelle
ist an die Gehäuseerdung angeschlossen.
VORSICHT. Beim Herstellen potenzialfreier Verbindungen sollten Sie folgende Sicherheitshinweise beachten:
Die maximale Nennspannung zwischen der Gehäuseerdung und Betriebserde beträgt 42V (Gleichstrom und Wechselstrom-
Scheitelwert). Überschreitet die Spannung zwischen Gehäuseerdung und Betriebserde 42 V
Schutzschaltung aktiviert, um die Schaltungen zu schützen. Eine höhere Spannung kann jedoch zur Beschädigung
der internen Stromkreise des Geräts führen.
Ist zwischen der Gehäuseerdung und der Betriebserde eine Potenzialspannung vorhanden, verursacht ein Kurzschluss
zwischen Ausgang und Erde, dass die interne Gerätesicherung durchbrennt und der Ausgang deaktiviert wird. Wenn die
Sicherung durchgebrannt ist, wenden Sie sich an Ihren lokalen Tektronix Service-Support.
Ist zwischen der Betriebserde und der Gehäuseerdung eine Potenzialspannung vorhanden, kann ein Kurzschluss einen
übermäßig hohen Stromfluss bewirken, und die externen oder internen Stromkreise können beschädigt werden.
Gehäuseerdung
Schnellstart-Benutzerhandbuch für die Serie AFG3000
CH2
CH1
1 MΩ
50 Ω
50 Ω
Betriebserde
Erste Schritte
, wird der innere
p-p
13
