Bedienungsgrundlagen

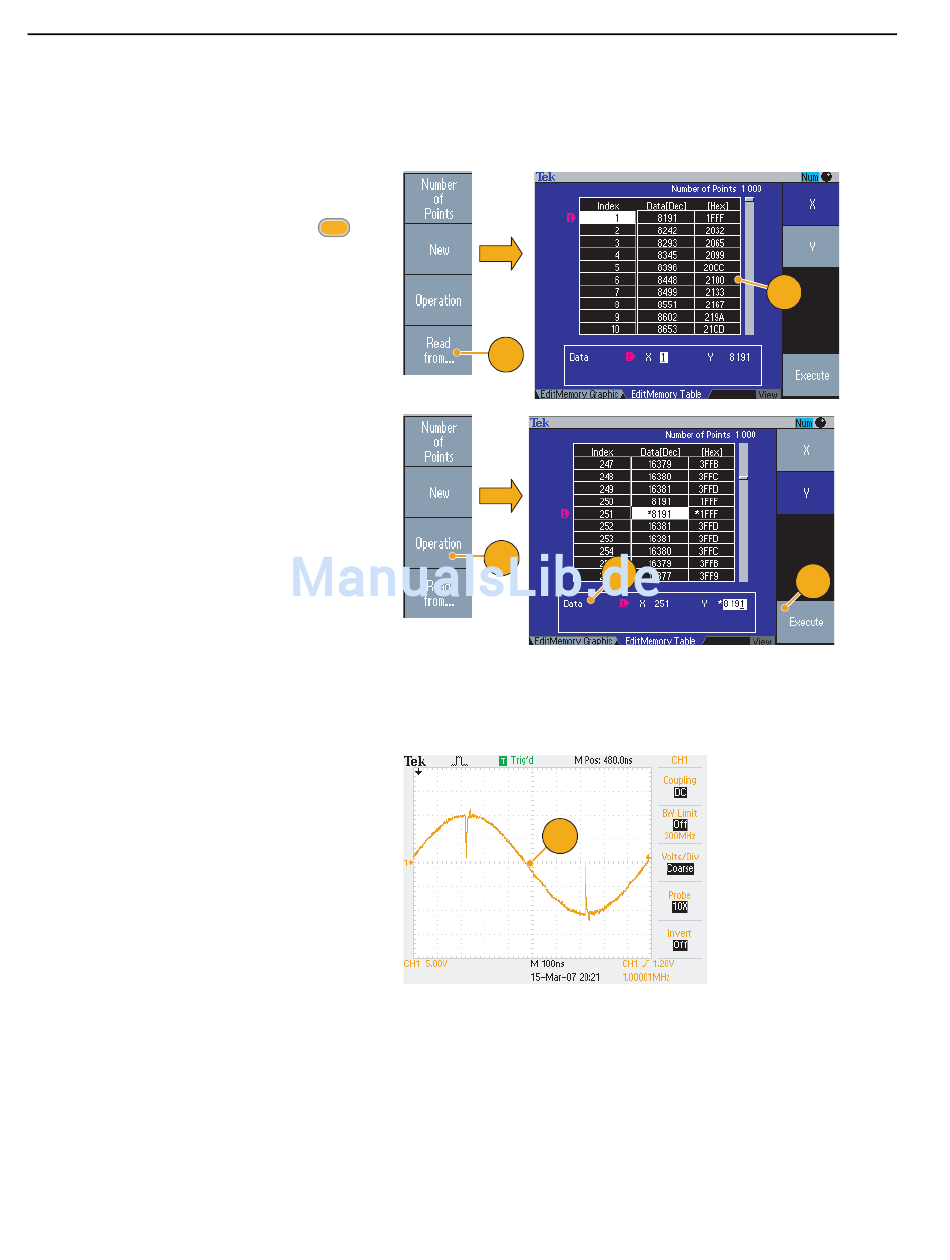

Beispiel 2: Arbiträrsignal bearbeiten
Das folgende Beispiel illustriert, wie Sie ein Signal über die Datenpunkte bearbeiten. In diesem Beispiel fügen Sie dem
Sinussignal ein Rauschspitze hinzu.
1. Drücken Sie Lesen aus..., und wählen
Sie Benutzer 1.
2. Drücken Sie die Taste Ansicht
auf dem Bedienfeld des Geräts, um zur
tabellarischen Ansicht zu wechseln.
3. Drücken Sie auf Operation, und
wählen Sie dann Daten.
4. Bearbeiten Sie die Datenpunkte dann
in folgender Weise:
X: 250, Y: 8191
■
X: 251, Y: 8191
■
X: 750, Y: 8191
■
X: 751, Y: 8191
■
5. Drücken Sie nach jedem Bearbeiten der
Daten auf Ausführen, um die
aktualisierten Daten zu übernehmen.
Speichern Sie dieses Signal als
Benutzer 3.
6. Hier sehen Sie das Signal Benutzer 3
beispielhaft auf dem Bildschirm eines
Oszilloskops.
Tipps
Wenn Sie ein Arbiträrsignal bearbeiten, während das Gerät ein Signal aus Speicher bearbeiten generiert, werden die
■
bearbeiteten Daten automatisch auf das generierte Signal angewendet.
Drücken Sie die Taste Ansicht in Menü Bearbeiten, um zwischen der Ansichten zum Bearbeiten von Texten und der
■
grafischen Ansicht umzuschalten.
40
View
1
3
4
6
Schnellstart-Benutzerhandbuch für die Serie AFG3000
