Grundlagen der Bedienung
So geben Sie ein
FSK-Signal aus
62
In der folgenden Tabelle ist der Zusammenhang zwischen der Modulationstiefe
und der maximalen Amplitude bei einem Signal mit AM-Modulation (interne
Modulationsquelle ist ausgewählt) dargestellt:
Tiefe
120%
100%
50%
0%
Die Modulation Frequency Shift Keying (Frequenzumtastung) ist eine
Modulationstechnik, die die Ausgabesignalfrequenz zwischen zwei Frequenzen
wechselt: der Trägerfrequenz und der Sprungfrequenz. Der AFG2021 generiert
ein FSK-Signal mit Phasenkontinuität.
1.
Führen Sie die in der
Vorgehensweise So geben
Sie ein FSK-Signal aus
aufgeführten Schritte durch,
um das Untermenü zur
Modulationsartauswahl
anzuzeigen. (Siehe Seite 59.)
In diesem Beispiel wurde FSK
als Modulationsart ausgewählt.
2.

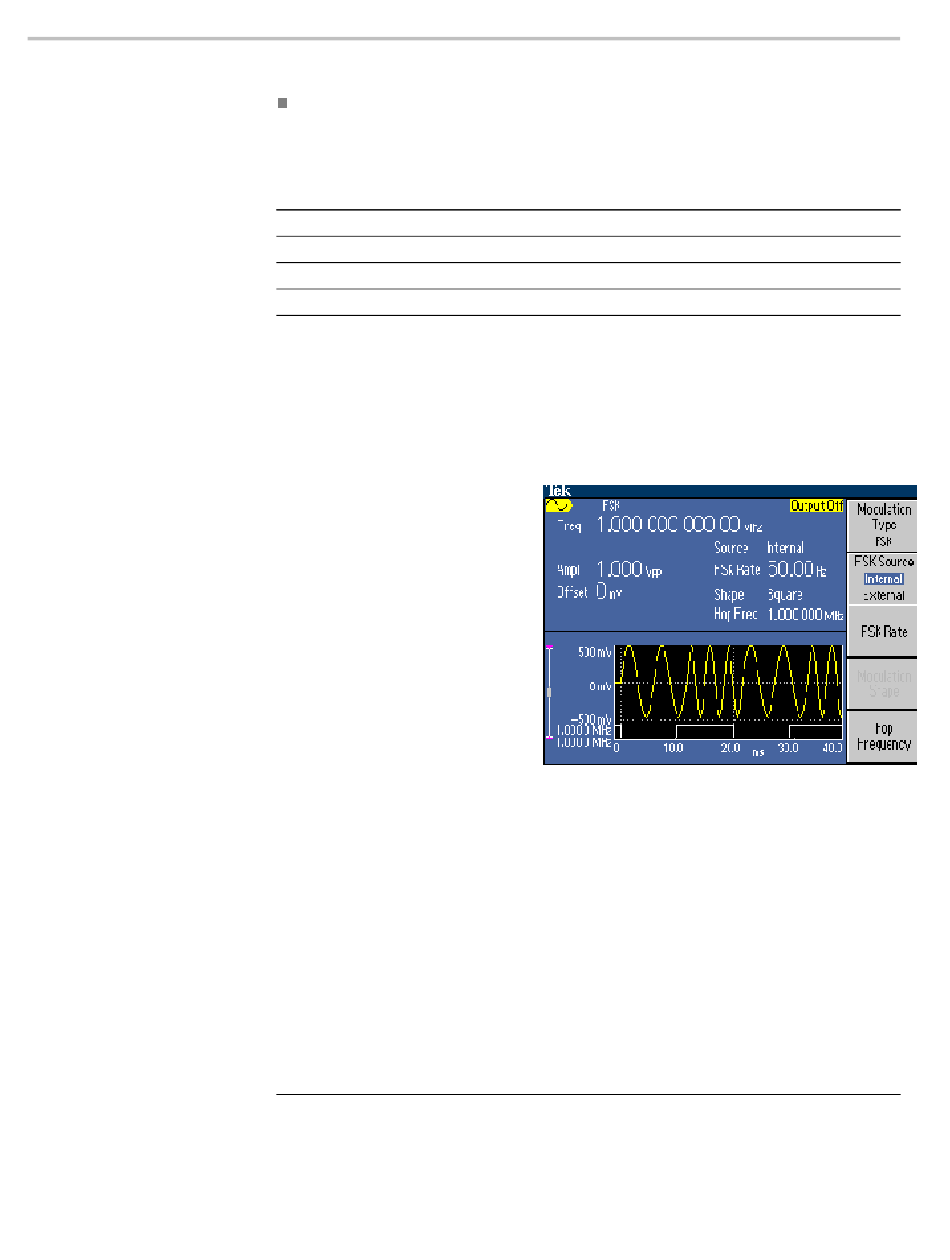

Die Anzeige für die
FSK-Parametereinstellung
wird eingeblendet.
Wählen Sie Internal (Intern) oder
External (Extern) als FSK-Quelle
aus.
3.
Wenn Sie Internal (Intern)
auswählen, können Sie die
FSK-Rate festlegen.
Wenn Sie External (Extern)
auswählen, wird die FSK-Rate
nicht berücksichtigt.
4.
Stellen Sie Hop Frequency
(Sprungfrequenz) ein.
Die Trägersignalfrequenz
wechselt mit der
angegebenen FSK-Rate
zu der Sprungfrequenz
und kehrt anschließend zur
Originalfrequenz zurück.
Maximalamplitude
A (V
)
p-p
A (V
) * 0,909
p-p
A (V
) * 0,682
p-p
A (V
) * 0,455
p-p
Schnellstart-Benutzerhandbuch für AFG2021
