Montage-Übersicht
22.

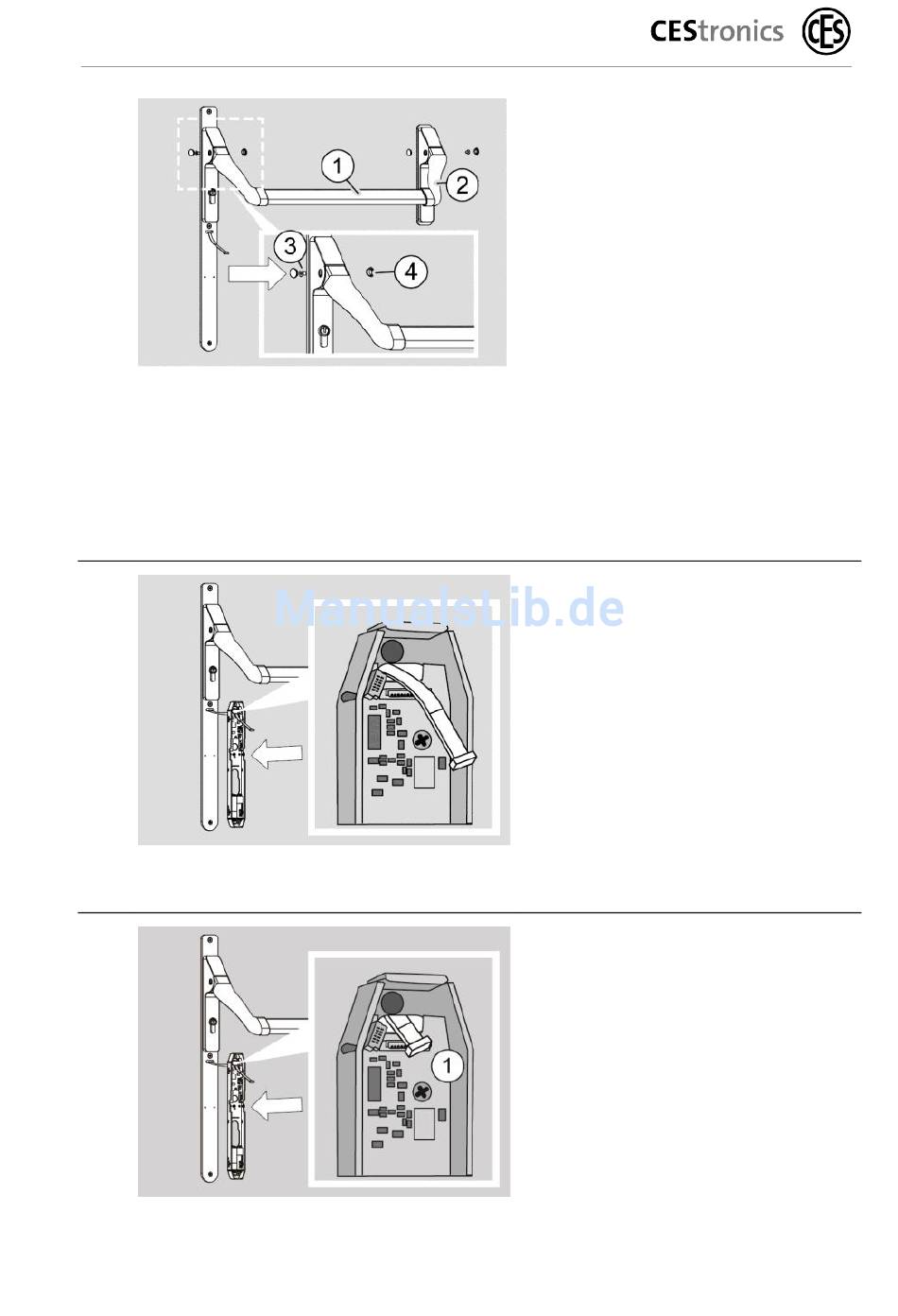

Bild 119, Griffstange montieren
23.
Bild 120, Innenbeschlag
befestigen
24.
Seite 82 von 126
Kürzen Sie die Griff-

stange (1) nach Ihrem
Bedarf.
Stecken Sie die Griff-

stange zwischen die zwei
Hebelarme (2).
Führen Sie die zwei

Hebelarme in die beiden
Abdeckhauben ein.
Befestigen Sie die Hebel-

arme mit Senkkopf-
schrauben M5 × 6 mm
(3) und verschließen Sie
die vier Löcher mit den
Abdeckkappen (4).
Setzen Sie den Innen-

beschlag auf der Unter-
lagsplatte an.
Führen Sie die beiden

Kabel (1) durch die
obere Öffnung in den
Innenbeschlag.
Schrauben Sie den

Innenbeschlag mit zwei
Schrauben M3 × 6 mm
fest.
Stecken Sie den Steck-

verbinder auf (1), achten
Sie dabei auf die
Steckerkodierung.
Verbiegen Sie keine

Kontakte.
Bild 121, Steckverbindung
aufstecken
