Einführung
5.3.4 Version Stangengriff-Montage

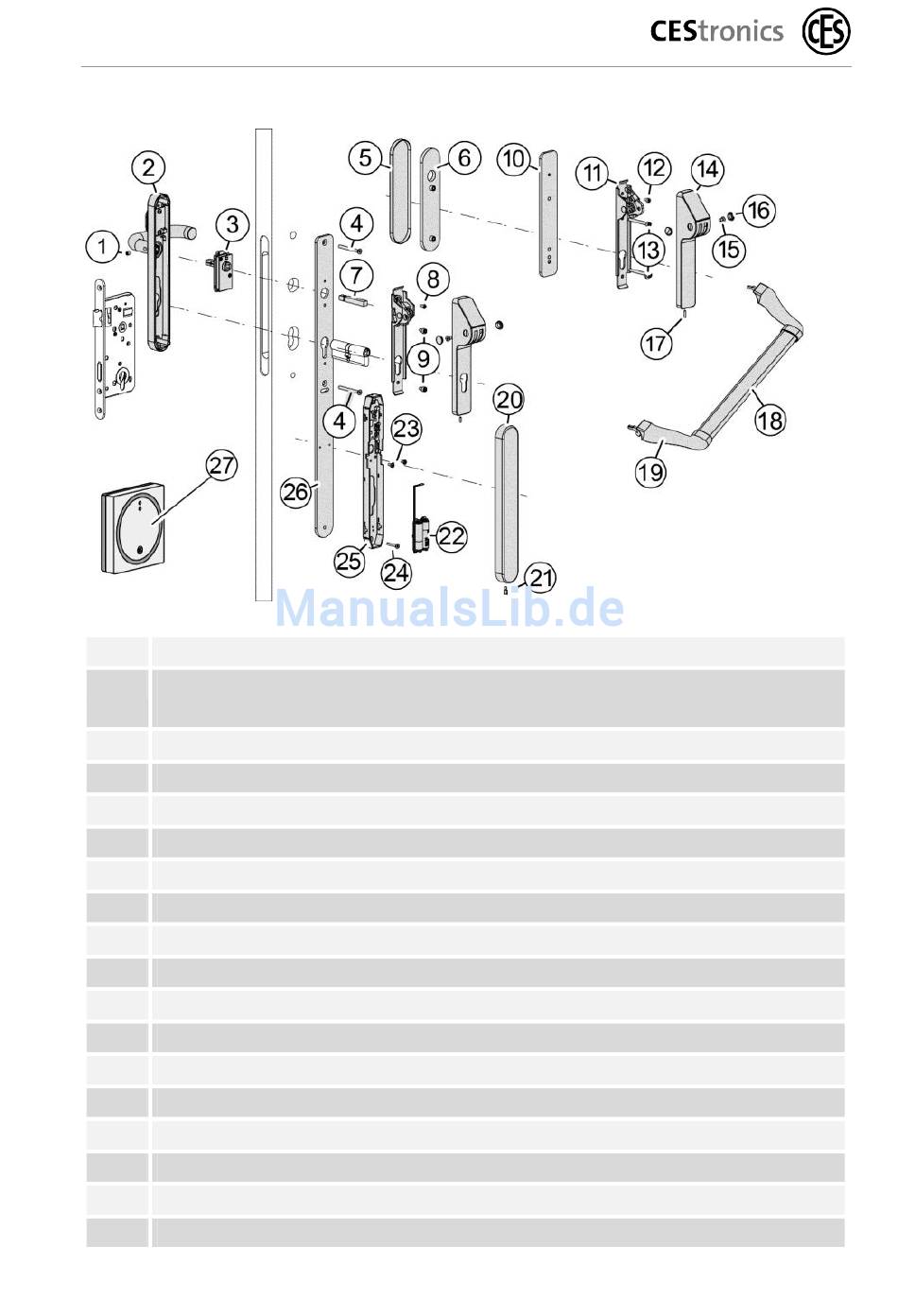

Bild 4, Lieferumfang Version Stangengriff
1 1 Stck. Gewindestift
2 1 Stck. Außenbeschlag mit fest montiertem
Verbindungskabel und Lesemodul
3 1 Stck. Kupplungseinheit mit Richtungsgeber
4 2 Stck. Befestigungsschrauben M5
5 1 Stck. Abdeckschild für Außenseite
6 1 Stck. Befestigungsplatte Außenseite
7 1 Stck. Drückerdorn
8 1 Stck. Befestigungsschraube M4 x 6
9 2 Stck. Befestigungsschraube M5 x 6
10 1 Stck. Unterlegplatte
11 2 Stck. Griffstangenmechanik
12 1 Stck. Obere Befestigungsschraube M4 x 6
13 2 Stck. Mittlere/untere Befestigungsschraube M5
14 2 Stck. Abdeckhaube für Griffstangenmechanik
15 2 Stck. Befestigungsschraube für Hebelarm M5 x 10
16 4 Stck. Abdeckkappen für Pos. 15
17 2 Stck. Stiftschrauben für Pos. 14
18 1 Stck. Griffstange
Seite 22 von 126 OMEGA Mifare IES-RF-Master-Set
