Montage-Übersicht
15 Batterieschutzfolie
16 Schließzylinder (nicht im Lieferumfang)
17 Zentrierhülse
18 Schloss (nicht im Lieferumfang)
19 Befestigungsschraube für den Drücker
1.

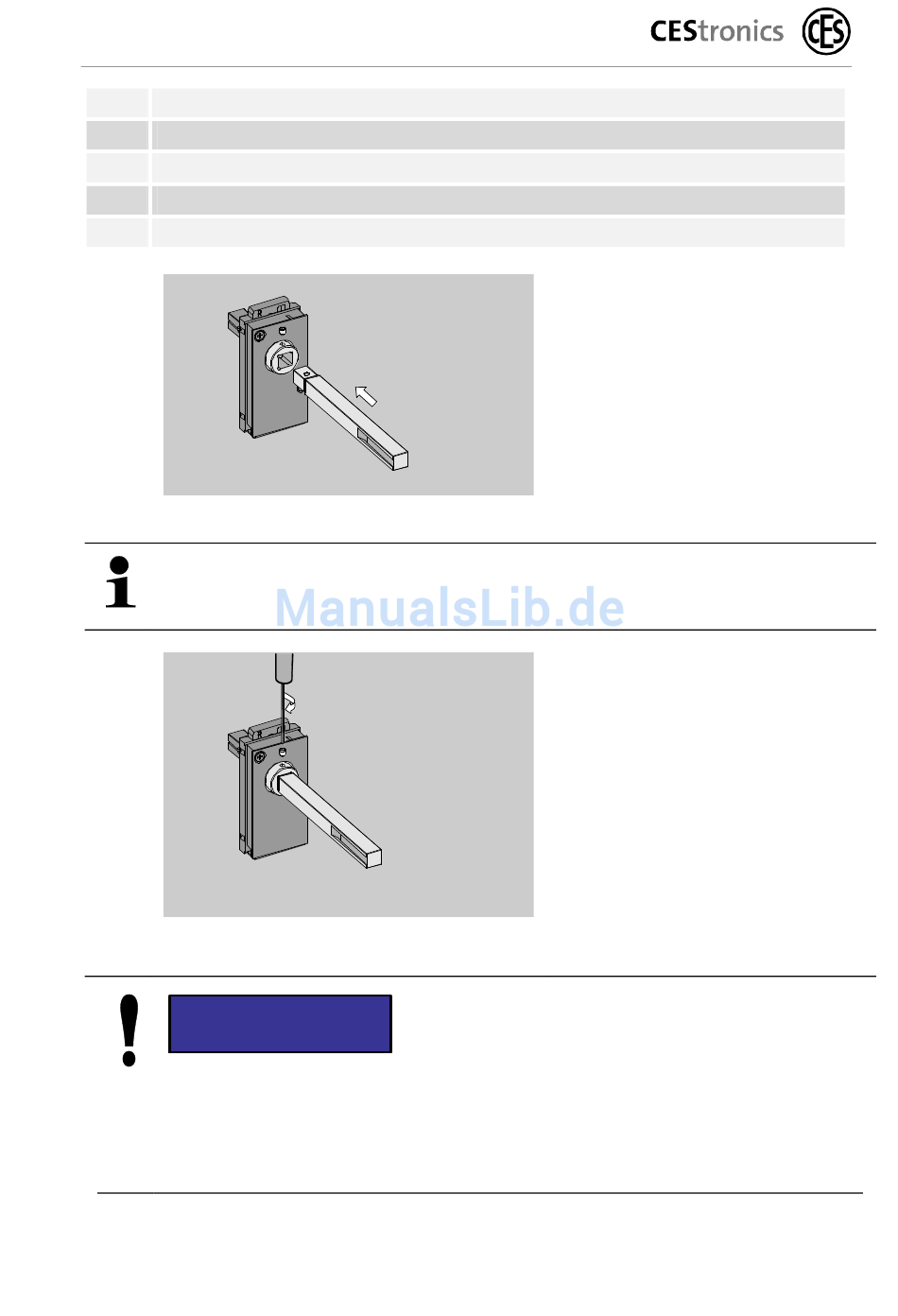

Bild 18, Drückerdorn einstecken
Sie müssen einen passenden Drückerdorn bereits bei der
Bestellung angeben.
2.
Bild 19, Drückerdorn befestigen
ACHTUNG
Funktionsstörungen durch falsch eingebaute
Innensechskantschraube möglich!
Bauen Sie die Innensechskantschraube so ein, dass

diese nach oben zeigt.
Seite 40 von 126
Wählen Sie Ihren

passenden
Drückerdorn aus.
Stecken Sie den

Drückerdorn
(Vierkant) in die
Vierkantnuss der
Kupplungseinheit.
Befestigen Sie den

Drückerdorn
(Vierkant) mit der
Innensechskant-
schraube.
Benutzen Sie für die

Befestigung den
mitgelieferten
Innensechskant-
schlüssel 2 mm.
