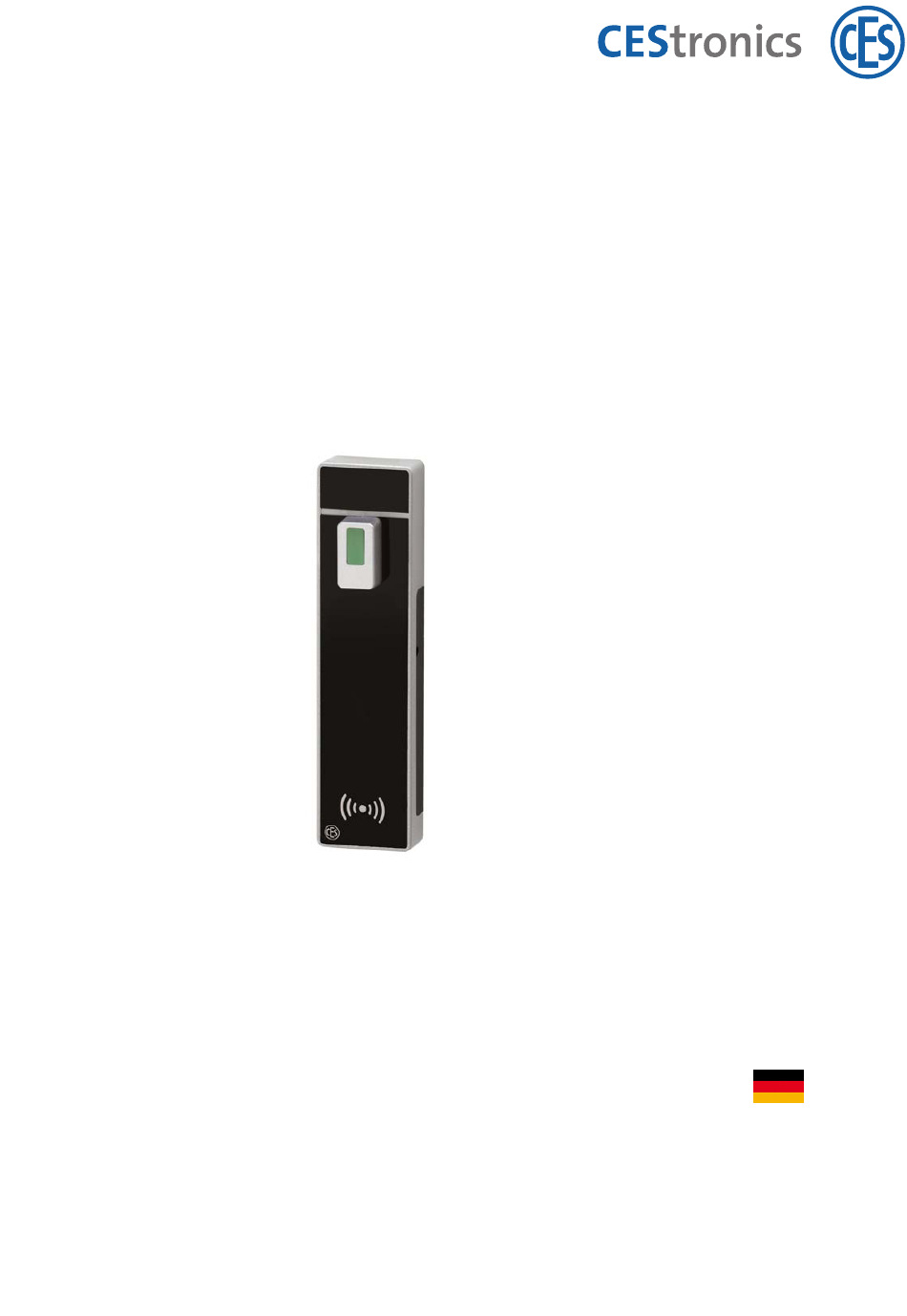

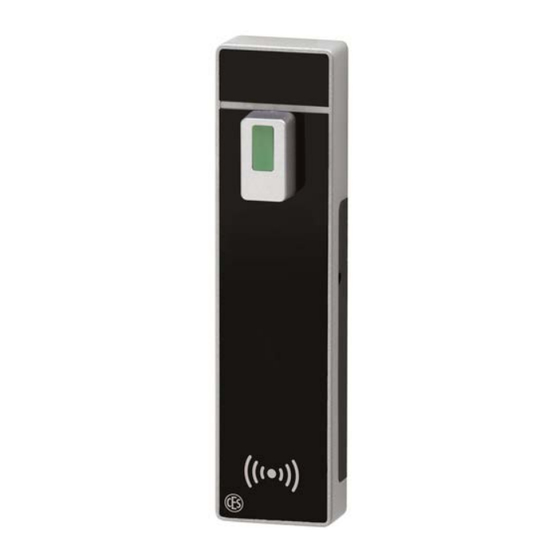

CES OMEGA FLEX
Elektronik-Möbelschloss

Montage- und Bedienungsanleitung
Elektronik-Beschläge
Deutsch

Version VA2

BRO2306-1
