14.

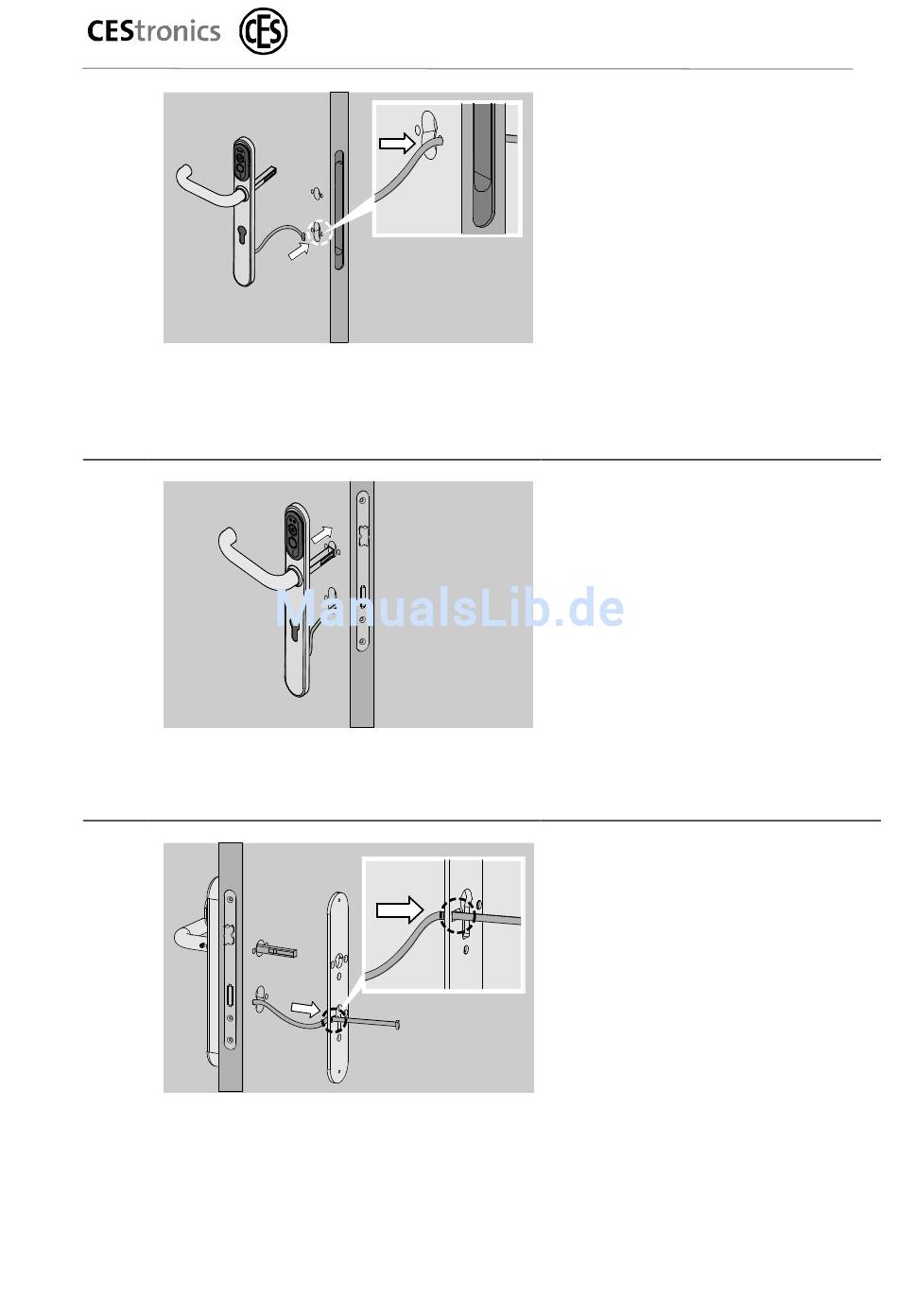

Bild 55, Kabel durchführen
15.
Bild 56, Außenschild aufstecken
16.
Bild 57, Kabel durchführen
OMEGA Mifare IES-RF-Master-Set
Montage-Übersicht
Führen Sie die Kabel

durch die Rosetten-
bohrung hindurch.
Knicken Sie den Stecker

ggf. in Längsrichtung
vorsichtig um, damit
der Stecker leichter
durch die Bohrung
passt.
Beschädigen Sie die

Kabel nicht.
Stecken Sie den

Vierkant des
Außenschilds durch das
Türschloss.
Schieben Sie den

Außenbeschlag auf die
Tür auf.
Sichern Sie den

Außenschild ggf. gegen
Abrutschen.
Führen Sie die Kabel

durch den Ausschnitt in
der Innenplatte, wie in
der Abbildung
dargestellt.
Beschädigen Sie die

Kabel nicht.
