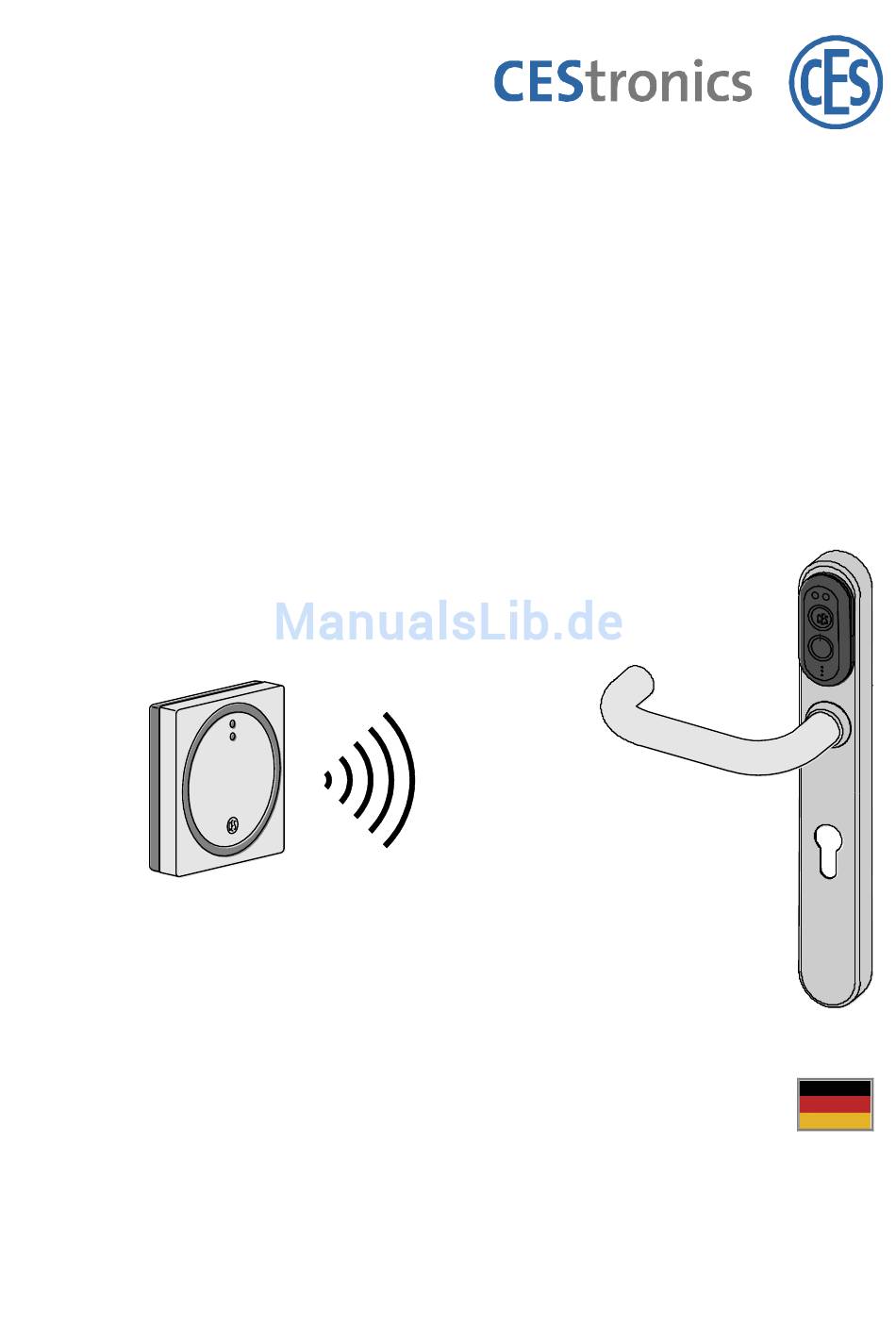

OMEGA Mifare IES-RF-Master-Set
Montage- und Bedienungsanleitung
Original Montage- und
Bedienungsanleitung
Version 1.21, 05/2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CEStronics OMEGA Mifare IES-RF-Master-Set

Inhaltszusammenfassung für CEStronics OMEGA Mifare IES-RF-Master-Set

  • Seite 1 OMEGA Mifare IES-RF-Master-Set Montage- und Bedienungsanleitung Original Montage- und Bedienungsanleitung Version 1.21, 05/2013...

  • Seite 2: Inhaltsverzeichnis

    Montage Grundversion ........39 Montage Version Bohrungsfrei ......49 Montage Version Kurzschild ......61 Montage Version Stangengriff ......72 Türschloss betätigen ..........85 Richtige Türbetätigung ........85 Batterie des Beschlages wechseln ......90 Seite 2 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 3 21.8 Optionale Medien berechtigen ......119 21.9 Berechtigung eines PROGRAM-MASTERS löschen120 21.10 Berechtigung Schließmedium löschen ....121 21.11 Berechtigung aller Schließmedien löschen ..122 22 Hinweise zur Herstellergewährleistung ....123 23 Stichwortverzeichnis .......... 124 OMEGA Mifare IES-RF-Master-Set Seite 3 von 126...

  • Seite 4: Gestaltungsmerkmale

    Die Elemente dieser Bedienungsanleitung sind mit fest- gelegten Gestaltungsmerkmalen versehen: Zusätzliche Informationen zum wirtschaftlichen Gebrauch des OMEGA RF-Master-Sets Hinweis auf weitere Informationsprodukte Hinweise zur richtigen Entsorgung Handlungsschritte. Tipps mit diesem Symbol   erfordern Handlung von Ihnen Seite 4 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 5: Vorwort

    Benutzen Sie immer die aktuellste Version dieser Anleitung. Aktualisierte Versionen erhalten Sie kostenlos unter www.ces.eu. Ausführungen Diese Montage- und Bedienungsanleitung gilt nur für: CEStronics OMEGA Mifare IES-RF-Master-Set, in allen Varianten Hersteller und Service Der Hersteller des IES-RF-Master-Sets ist: CEStronics GmbH Friedrichstr.

  • Seite 6: Zielgruppe

    Klaren sein. Sonst sind unerwartete Ergebnisse möglich. Wenn Sie Funktionen des OMEGA-Systems  nicht verstehen, wenden Sie sich für weitere Informationen an Ihren Fachpartner. Überzeugen Sie sich immer, dass Ihre  Programmierung das gewünschte Ergebnis erzielt. Seite 6 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 7: Zu Ihrer Sicherheit

    Hinweise mit dem Wort VORSICHT warnen vor Gefährdungen, bei denen möglicher- weise leichte bis mittlere Verletzungen auftreten. WARNUNG Hinweise mit dem Wort WARNUNG warnen vor Gefährdungen, bei denen möglicherweise mittlere bis tödliche Verletzungen auftreten. OMEGA Mifare IES-RF-Master-Set Seite 7 von 126...

  • Seite 8: Bestimmungsgemäßer Gebrauch

    Zweck bestimmt und darf nur dafür verwendet werden. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Die CEStronics GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Seite 8 von 126...

  • Seite 9: Ce-Konformitätserklärungen

    Zu Ihrer Sicherheit CE-Konformitätserklärungen OMEGA Mifare IES-RF-Master-Set Seite 9 von 126...
  • Seite 10 Zu Ihrer Sicherheit Seite 10 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 11: Grundlegende Sicherheitshinweise

    Plastiktüten des IES-RF-Master-Set spielen. Kinder können diese über den Kopf ziehen und daran ersticken. 4.4.4 Vergiftungsgefahr Kinder können Kleinteile wie Batterien oder Schrauben ver- schlucken. Bewahren Sie das IES-RF-Master-Set für Kinder unzugänglich auf. OMEGA Mifare IES-RF-Master-Set Seite 11 von 126...

  • Seite 12: Gefahr Von Sachschäden

    Um Sachschäden zu vermeiden, befolgen Sie die folgenden Sicherheitshinweise:  Überlassen Sie Reparaturarbeiten stets qualifiziertem Fach- personal.  Verwenden Sie nur von CEStronics empfohlenes Zubehör und Ersatzteile.  Verwenden Sie zur Befestigung des Beschlages keine Bohrmaschine oder Akkuschrauber.  Verwenden Sie nur das zugehörige Werkzeug zum Öffnen des Beschlages.

  • Seite 13: Gefahr Durch Klimatische Einflüsse

     Setzen Sie den Innenschild nur Temperaturen von 0 °C bis +50 °C aus. 4.4.7 Funktionsstörungen Sie dürfen die Leseeinrichtungen im Außenschild des IES-  RF-Master-Sets nicht mit metallischen Materialien abdecken. Ansonsten können keine Schließmedien vom Beschlag gelesen werden. OMEGA Mifare IES-RF-Master-Set Seite 13 von 126...

  • Seite 14: Hinweise Zum Umgang Mit Batterien

    Zu Ihrer Sicherheit Hinweise zum Umgang mit Batterien  Es dürfen ausschließlich die von CEStronics eingesetzten und für den Beschlag spezifizierten Batterien eingesetzt werden.  Halten Sie Batterien von Kindern fern. Falls eine Batterie verschluckt wurde, suchen Sie umgehend einen Arzt auf.

  • Seite 15: Einführung

    Anwender dann ein batteriebetriebener Beschlag mit einem Mifare-Transponder als (Not-) Schlüssel zur Verfügung. Der Beschlag kann damit ein einfach zu montierender Ersatz von Elektro-Türöffnern oder anderen Aktoren sein, ohne dass die Tür verkabelt werden muss. OMEGA Mifare IES-RF-Master-Set Seite 15 von 126...
  • Seite 16  Zwei farbige LEDs und Summer zur optischen Signalisierung und Rückmeldung. 5.1.2 RF-Switchpoint  RF-Switchpoint zur Fernberechtigung des IES-RF-Master- Sets per Funk, maximale Entfernung ca. 10 Meter.  Freigabezeit ca. drei Sekunden für den Beschlag. Seite 16 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 17: Funktionen Der Varianten

    Außen breit/innen schmal IES-I-M/RF Außen schmal/innen breit Sonderausführungen:  Sonder-Breitschild für den bohrungsfreien Einsatz an Türen mit horizontal verschraubten Rosetten (Brandschutz).  Einbruchhemmend nach EN 1906 Klasse 2 (breit und schmal) und DIN 18257 ES1. OMEGA Mifare IES-RF-Master-Set Seite 17 von 126...

  • Seite 18: Lieferumfang

    1 Stck. RF-Switchpoint (Gehäuse: CES-Standard) 1 Stck. Außenbeschlag mit fest montiertem Verbindungskabel und Lesemodul 1 Stck. Innenbeschlag 1 Stck. Zentrierhülse zur Führung der unteren Gewindebuchse des Außenschildes 1 Stck. Schraube M3 × 10 mm 1 Stck. Kupplungseinheit Seite 18 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 19: Version Für Bohrungsfreie Montage

    19 2 Stck. Befestigungsschrauben für Innenbeschlag M5 × 6 mm 20 2 Stck. Befestigungsschrauben für Außenbeschlag M5 × 12 mm 21 3 Stck. Befestigungsschrauben für Beschlag, M5, Länge abhängig von Türstärke (siehe Tabelle S. 35) OMEGA Mifare IES-RF-Master-Set Seite 19 von 126...
  • Seite 20 1 Stck. Außenbeschlag mit fest montiertem Verbindungskabel und Lesemodul 1 Stck. Innenbeschlag 1 Stck. Zentrierhülse zur Führung der unteren Gewindebuchse des Außenschildes 1 Stck. Schraube M3 × 10 mm 1 Stck. Kupplungseinheit 1 Stck. Innensechskantschraube für Kupplungseinheit Seite 20 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 21 19 2 Stck. Befestigungsschrauben für Innenbeschlag M5 × 6 mm 20 2 Stck. Befestigungsschrauben für Außenbeschlag M5 × 12 mm 21 3 Stck. Befestigungsschrauben für Beschlag, M5, Länge abhängig von Türstärke (siehe Tabelle S. 35) OMEGA Mifare IES-RF-Master-Set Seite 21 von 126...
  • Seite 22 14 2 Stck. Abdeckhaube für Griffstangenmechanik 15 2 Stck. Befestigungsschraube für Hebelarm M5 x 10 16 4 Stck. Abdeckkappen für Pos. 15 17 2 Stck. Stiftschrauben für Pos. 14 18 1 Stck. Griffstange Seite 22 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 23 23 2 Stck. Befestigungsschrauben für Innenbeschlag M3 × 6 mm 24 1 Stck. Befestigungsschraube für Innenbeschlag, je nach Tür Holz- oder Blechschraube 25 1 Stck. Innenbeschlag 26 1 Stck. Unterlagsplatte für Innenseite 27 1 Stck. RF-Switchpoint (Gehäuse: CES-Standard) OMEGA Mifare IES-RF-Master-Set Seite 23 von 126...

  • Seite 24: Systembestandteile

    Beschlag SYSTEM-MASTER: Mit dem SYSTEM-MASTER können Sie PROGRAM-MASTER für das System berechtigen. Für jedes System gibt es nur einen SYSTEM-MASTER. PROGRAM-MASTER: Mit den PROGRAM-MASTERN können Sie Schließmedien zum Betätigen des IES-RF-Master- Sets berechtigen. Seite 24 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 25 Einführung Sie können mechanische Schließzylinder und IES- RF-Master-Sets bzw. Zutrittsterminals in einem System kombinieren. In diesem Fall können Sie Transponderschlüssel für mechanische und elektronische Schließzylinder von CEStronics verwenden. OMEGA Mifare IES-RF-Master-Set Seite 25 von 126...

  • Seite 26: Optionale Master-Medien

    Sie berechtigen mit dem System-Master bis zu fünf Program- Master. Je ein System-Master und ein Program-Master werden pro System in der Grundausstattung benötigt, um Ihre Schließ- geräte zu programmieren. 5.5.2 PROGRAM-MASTER Mit dem Program-Master berechtigen und löschen Sie Ihre Schließmedien. Seite 26 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 27 Länge der eingestellten Zeit in Sekunden. 5.5.4 RF-INI-MASTER Mit dem RF-INI-Master aktivieren Sie den RF-Lernmodus. In diesen Modus muss das RF-Master-Set versetzt werden, um mit dem RF-Switchpoint zusammen zu arbeiten. OMEGA Mifare IES-RF-Master-Set Seite 27 von 126...

  • Seite 28: Montage-Übersicht

    IP 54 Berührungsschutz und Schutz gegen Staubablager- ungen, Spritzwasser- geschützt von allen Seiten IP 40 Berührungsschutz für Gegenstände und Fremdkörper bis min. 1 mm Durchmesser, kein Wasserschutz Bild 6, Schutzklassen am Beschlag Seite 28 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 29 Entfernen Sie nicht die ESD-Abdeckung der  Elektronik. ACHTUNG Beschädigung des Beschlages bei nicht fachgerechter Montage. Die Montage des Beschlages dürfen nur  fachkundige Personen durchführen. Diese müssen durch CEStronics oder einen CEStronics-Fachpartner am Produkt geschult worden sein. OMEGA Mifare IES-RF-Master-Set Seite 29 von 126...

  • Seite 30: Beschlag Auspacken

    (1) mit genügend Spiel in der Drückerbohrung sitzt, überprüfen Sie die Drücker- bohrung auf den richtigen Durchmesser. Erweitern Sie ggf. die  Drückerbohrung auf den richtigen Durchmesser von 25 mm. Bild 7-9, Montagevorbereitungen Seite 30 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 31 Stellen Sie sicher, dass Sie über ein  berechtigtes Schließmedium verfügen. VORSICHT Verletzungsgefahr bei Arbeiten an den gestanzten Metallteilen möglich. Tragen Sie ggf. Arbeitshandschuhe.  ACHTUNG Der Beschlag kann nicht an Schlössern mit „geteilter Nuss“ montiert werden. OMEGA Mifare IES-RF-Master-Set Seite 31 von 126...

  • Seite 32: Länge Des Schließzylinders Prüfen

    Abmessungen zu ermitteln. Beispiel: 18,5 mm + Türstärke + 18,5 mm = Mindestlänge des Schließzylinders Sie müssen bereits bei der Bestellung des Beschlages Ihre Türstärke angeben, damit Sie bei der Lieferung das passende Schraubenset erhalten. Seite 32 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 33 Montage-Übersicht Grundversion Version für bohrungsfreie Montage und Version Kurzschild Version Stangengriff- Montage (siehe auch Hinweise auf der nächsten Seite) Bild 10 – 12, Überstände prüfen OMEGA Mifare IES-RF-Master-Set Seite 33 von 126...
  • Seite 34 Der Stangengriff nur mit 9 mm Dorn lieferbar. Ihr Schloss muss deshalb mit einer 9 mm Drückernuss ausgestattet sein. Längen Sie den Drückerdorn auf  einen Überstand von 15 mm ab (gemessen von Türblattinnen- seite). Bild 13, Überstand ist 15 mm Seite 34 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 35 M5 × 75/80 mm 85 – 94 mm 155 mm M5 × 85/90 mm 95 – 100 mm 155 mm M5 × 95/100 mm Nur für die Stangengriff-Version: Siehe Hinweis auf vorheriger Seite. OMEGA Mifare IES-RF-Master-Set Seite 35 von 126...

  • Seite 36: Richtungsgeber Einsetzen

    Montage-Übersicht 6.1.5 Richtungsgeber einsetzen Stellen Sie fest, welchen Richtungsgeber Sie benötigen:  Bild 14, Richtungsgeber einsetzen Seite 36 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 37 Montage-Übersicht Schieben Sie den gewählten Richtungsgeber (3)  entsprechend Ihrer gewünschten Türart von oben in die Kupplungseinheit (4) ein. Bild 15, Kupplungseinheit einsetzen OMEGA Mifare IES-RF-Master-Set Seite 37 von 126...
  • Seite 38 Ziehen Sie das Außenschild stets langsam und  vorsichtig ab. Setzen Sie die Verbindungsleitungen keinen  mechanischen Belastungen aus. Klemmen Sie die Verbindungsleitungen nicht  ein. Kontrollieren Sie die Verbindungsleitungen auf  mechanische Beschädigungen. Seite 38 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 39: Montage Grundversion

    Befestigungsschraube für den Drücker Drückerdorn Innenbeschlag 10 Befestigungsschraube M5 × 50 mm 11 Innenschild 12 2 Stck. M3 Befestigungsschrauben für Innenschild und Außenschild 13 2 Stck. Batterien 1,5 V, Typ AA, Lithium 14 Batterieprint OMEGA Mifare IES-RF-Master-Set Seite 39 von 126...
  • Seite 40 Benutzen Sie für die  Befestigung den mitgelieferten Innensechskant- schlüssel 2 mm. Bild 19, Drückerdorn befestigen ACHTUNG Funktionsstörungen durch falsch eingebaute Innensechskantschraube möglich! Bauen Sie die Innensechskantschraube so ein, dass  diese nach oben zeigt. Seite 40 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 41 Bild 21, Kupplung einstecken Montieren Sie die  Kupplungseinheit mit dem gekippten oberen Ende in das Außenschild. Stellen Sie sicher,  dass das obere Silikonlager in der Lasche liegt. Bild 22, oberes Silikonlager einsetzen OMEGA Mifare IES-RF-Master-Set Seite 41 von 126...
  • Seite 42 Stellen Sie sicher, dass beide Silikonlager montiert  sind. Befestigen Sie die  Innensechskant- schraube vom Drücker des Außenbeschlages mit dem Innensechskant- schlüssel 3 mm. Stecken Sie die  Zentrierhülse auf den unteren Gewindestift Bild 24, Drücker befestigen auf. Seite 42 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 43 Ausrichtung der Maßskala auf der Schablone. Markieren Sie die  Befestigungslöcher mit einem Markierungs- Dorn von beiden Türseiten. Bild 26, Markierungen setzen Entfernen Sie das  Schloss. Bild 27, Schloss entfernen OMEGA Mifare IES-RF-Master-Set Seite 43 von 126...
  • Seite 44 Montageschritt: Schieben Sie den  Schließzylinder in das Schloss ein. Befestigen Sie den  Schließzylinder nur gegen Verrutschen mit der Zylinderschraube. Bild 30, Schließzylinder einsetzen Ziehen Sie die  Zylinderschraube nicht endgültig fest. Seite 44 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 45 ACHTUNG Funktionsstörungen durch eingequetschtes Anschlusskabel möglich! Stellen Sie sicher, dass das Anschlusskabel  unbeschädigt durch die Befestigungsbohrung durchgeführt wird. Stellen Sie sicher, dass das Anschlusskabel beim  Aufstecken des Außenschildes nicht gequetscht wird. OMEGA Mifare IES-RF-Master-Set Seite 45 von 126...
  • Seite 46 Anzugsdreh- moment von 2,5 ± 0,5 Nm an. Bild 35, Innenbeschlag befestigen Stecken Sie die  Steckverbinder auf, achten Sie dabei auf die Steckerkodierung. Stellen Sie sicher, dass  keine Steckkontakte verbogen werden. Seite 46 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 47 Typ AA, 1,5 V, Lithium verwendet werden. Stecken Sie die  Batterieschutzfolie zwischen die Batterien. Nur bei der Ausführung Breitschild: Stellen Sie sicher, dass  die Distanz-Stücke für die Schrauben M3 im Innenschild fixiert sind. Bild 37, Batterieschutzfolie benutzen OMEGA Mifare IES-RF-Master-Set Seite 47 von 126...
  • Seite 48 Innen- und Außenschild. Bild 39, Innenschild befestigen Befestigen Sie die  Innensechskant- schraube vom Drücker des Innenbeschlages mit dem Innensechskant- schlüssel 3 mm. Bild 40, Innendrücker festschrauben Damit ist die Montage des Beschlages abgeschlossen. Seite 48 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 49: Montage Version Bohrungsfrei

    Befestigungsschrauben für Außenbeschlag M5 × 12 mm Innenplatte Befestigungsschrauben für Beschlag, M5, Länge abhängig von Türstärke (siehe Tabelle S. 35) Innenbeschlag mit Elektronik und Batteriefach Befestigungsschrauben für Innenbeschlag M5 × 6 mm Innenschild OMEGA Mifare IES-RF-Master-Set Seite 49 von 126...
  • Seite 50 Sie müssen einen passenden Vierkant bereits bei der Bestellung angeben. Befestigen Sie den  Vierkant mit der Innensechskant- schraube. Benutzen Sie für die  Befestigung den mitgelieferten Innensechskant- schlüssel 2 mm. Bild 44, Drückerdorn befestigen Seite 50 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 51 Steckverbindung aus der Schlauch- leitung. Bild 45, Kupplung verbinden Stecken Sie die  Kupplungseinheit in den Außenbeschlag ein. Stellen Sie sicher,  dass das Kabel nicht eingequetscht wird. Bild 46, Kupplung einstecken OMEGA Mifare IES-RF-Master-Set Seite 51 von 126...
  • Seite 52 Stellen Sie sicher, dass die Laschen nicht verbogen  werden. Stellen Sie sicher, dass die Kupplungseinheit fest und  eben im Außenschild montiert ist. Stellen Sie sicher, dass beide Silikonlager montiert  sind. Seite 52 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 53 Bild 50, Drücker befestigen Pressen Sie drei  Einpressmuttern mit einem geeigneten Einpresswerkzeug auf der Außenplatte ein. Benutzen Sie dafür die  drei vorgesehenen Bohrungen, wie in der Abbildung dargestellt. Bild 51, Einpressmuttern montieren OMEGA Mifare IES-RF-Master-Set Seite 53 von 126...
  • Seite 54 Außenplatte auf dem Außenschild. Benutzen Sie dafür die  beiden Schrauben M5 × 12 mm. Bild 53, Außenplatte befestigen Montieren Sie wieder  das Schloss, falls es ausgebaut war. Bild 54, Schloss ggf. einsetzen Seite 54 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 55 Außenschild ggf. gegen Bild 56, Außenschild aufstecken Abrutschen. Führen Sie die Kabel  durch den Ausschnitt in der Innenplatte, wie in der Abbildung dargestellt. Beschädigen Sie die  Kabel nicht. Bild 57, Kabel durchführen OMEGA Mifare IES-RF-Master-Set Seite 55 von 126...
  • Seite 56 Richten Sie die  Innenplatte ebenfalls genau aus. Prüfen Sie Schloss und  Beschlag auf einwandfreie, leichte Bild 59, Beschlag ausrichten Funktion. Ziehen Sie die drei  Schrauben zur Befestigung der Innenplatte endgültig fest. Seite 56 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 57 Vierkant auf. Befestigen Sie den  Innenbeschlag mit den beiden Befestigungs- schrauben M5 × 6 mm. Bild 61, Innenbeschlag befestigen Stellen Sie sicher,  dass das Kabel dabei nicht eingeklemmt oder beschädigt wird. OMEGA Mifare IES-RF-Master-Set Seite 57 von 126...
  • Seite 58 Legen Sie die beiden  Batterien Typ AA, 1,5 V, Lithium ein. Legen Sie die  Batterien mit der richtigen Polung ein. Die richtige Polung ist im Batteriefach ein- gezeichnet. Bild 64, Batterien einsetzen Seite 58 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 59 Fixieren Sie die  Distanz-Stücke für die Schrauben M3 im Innenschild. Bild 65, Batterieschutzfolie benutzen Befestigen Sie die  Abdeckung des Innenschildes. Klicken Sie den  Innenschild hörbar ein. Bild 66, Innenschild einklicken OMEGA Mifare IES-RF-Master-Set Seite 59 von 126...
  • Seite 60 Innen- und Außenschild. Bild 67, Innenschild befestigen Befestigen Sie die  Innensechskant- schraube vom Drücker des Innenbeschlages mit dem Innensechs- kantschlüssel 3 mm. Damit ist die Montage abgeschlossen. Bild 68, Innendrücker festschrauben Seite 60 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 61: Montage Version Kurzschild

    Befestigungsschrauben für Außenbeschlag M5 × 12 mm Innenplatte Befestigungsschrauben für Beschlag, M5, Länge abhängig von Türstärke (siehe Tabelle S. 35) Innenbeschlag mit Elektronik und Batteriefach Befestigungsschrauben für Innenbeschlag M5 × 6 mm Innenschild OMEGA Mifare IES-RF-Master-Set Seite 61 von 126...
  • Seite 62 Sie müssen einen passenden Vierkant bereits bei der Bestellung angeben. Befestigen Sie den  Vierkant mit der Innensechskant- schraube. Benutzen Sie für die  Befestigung den mitgelieferten Innensechskant- schlüssel 2 mm. Bild 72, Drückerdorn befestigen Seite 62 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 63 Steckverbindung aus der Schlauch- leitung. Bild 73, Kupplung verbinden Stecken Sie die  Kupplungseinheit in den Außenbeschlag ein. Stellen Sie sicher,  dass das Kabel nicht eingequetscht wird. Bild 74, Kupplung einstecken OMEGA Mifare IES-RF-Master-Set Seite 63 von 126...
  • Seite 64 Stellen Sie sicher, dass die Laschen nicht verbogen  werden. Stellen Sie sicher, dass die Kupplungseinheit fest und  eben im Außenschild montiert ist. Stellen Sie sicher, dass beide Silikonlager montiert  sind. Seite 64 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 65 Außenbeschlages mit dem Innensechs- kantschlüssel 3 mm. Bild 78, Drücker befestigen Führen Sie die Kabel  vom Außenschild durch die Freimachung in der Außenplatte, wie in der Abbildung dargestellt. Bild 79, Kabel durchführen OMEGA Mifare IES-RF-Master-Set Seite 65 von 126...
  • Seite 66 Schloss, falls es ausgebaut war. Bild 81, Schloss ggf. einsetzen Führen Sie die beiden  Kabel durch die Frei- machung hindurch. Beschädigen Sie die  Kabel nicht. Bild 82, Kabel durchführen Seite 66 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 67 Beachten Sie die  Tabelle auf Seite 35, um Ihre passenden Schrauben auszu- Bild 85, Innenplatte befestigen wählen. Drehen Sie die  Schrauben nur soweit fest, dass Sie den Beschlag noch ausrichten können. OMEGA Mifare IES-RF-Master-Set Seite 67 von 126...
  • Seite 68 Führen Sie die Kabel  durch die Freimachung des Innenschildes, wie in der Abbildung dar- gestellt. Stellen Sie sicher,  dass die Kabel dabei nicht beschädigt oder eingeklemmt werden. Bild 87, Kabel durchführen Seite 68 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 69 Kabel. Bild 89, Kabel richtig führen Stecken Sie die Steck-  verbindung des Kabels (1) vorsichtig ein, achten Sie dabei auf die Steckerkodierung. Verbiegen Sie keine  Kontakte. Bild 90, Steckverbindungen herstellen OMEGA Mifare IES-RF-Master-Set Seite 69 von 126...
  • Seite 70 Typ1,5 V, Größe AA, Lithium. Stecken Sie die  Batterieschutzfolie zwischen die Batterien. Stellen Sie sicher,  dass Sie die Distanz- Stücke für die Schrauben M3 im Bild 92, Batterieschutzfolie Innenschild fixieren. benutzen Seite 70 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 71 Schraube M3 (1) auf der Unterseite das Innen- und Außenschild. Bild 94, Innenschild befestigen Befestigen Sie die  Innensechskant- schraube vom Drücker des Innenbeschlages mit dem Innensechskant- schlüssel 3 mm. Bild 95, Innendrücker festschrauben OMEGA Mifare IES-RF-Master-Set Seite 71 von 126...

  • Seite 72: Montage Version Stangengriff

    12 1 Stck. Obere Befestigungsschraube M4 x 6 13 2 Stck. Mittlere/untere Befestigungsschraube M5 und Unterlegscheibe (n. abgeb.) 14 2 Stck. Abdeckhaube für Griffstangenmechanik 15 2 Stck. Befestigungsschraube für Hebelarm M5 x 10 16 4 Stck. Abdeckkappen für Pos. 15 Seite 72 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 73 Sie müssen einen passenden Drückerdorn bereits bei der Bestellung angeben. Befestigen Sie den  Drückerdorn (Vierkant) mit der Innensechskant- schraube. Benutzen Sie für die  Befestigung den mitgelieferten Innensechskant- schlüssel 2 mm. Bild 98, Drückerdorn befestigen OMEGA Mifare IES-RF-Master-Set Seite 73 von 126...
  • Seite 74 Verbinden Sie die  Kupplungseinheit mit der Steckverbindung aus der Schlauch- leitung. Bild 99, Kupplung verbinden Stecken Sie die  Kupplungseinheit in den Außenbeschlag ein. Bild 100, Kupplung einstecken Bild 99, Kupplung einstecken Seite 74 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 75 ACHTUNG Funktionsstörungen der Kupplungseinheit durch falsche Montage und verbogene Laschen möglich! Verbiegen Sie die Laschen nicht.  Montieren Sie die Kupplungseinheit fest und eben im  Außenschild. Montieren Sie beide Silikonlager.  OMEGA Mifare IES-RF-Master-Set Seite 75 von 126...
  • Seite 76 Maß Skala auf der Schablone. Markieren Sie die  Befestigungslöcher mit einem Markierungs- Dorn von beiden Türseiten. Übertragen Sie dann  die Maße für die Bohrungen des Stangengriffs. Bild 105, Markierungen setzen Seite 76 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 77 Benutzen Sie nachfolgendes Bohrbild für die Maße:  Bild 106, Bohrbild für Version Stangengriff X = Das Maß hängt von Ihrer vorhandenen Tür ab. Sie müssen es selbst festlegen. Entfernen Sie das  Schloss. Bild 107, Schloss entfernen OMEGA Mifare IES-RF-Master-Set Seite 77 von 126...
  • Seite 78 Montageschritt: Schieben Sie den  Schließzylinder in das Schloss ein. Befestigen Sie den  Schließzylinder nur gegen Verrutschen mit der Zylinderschraube. Bild 110, Schließzylinder einsetzen Ziehen Sie die  Zylinderschraube nicht endgültig fest. Seite 78 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 79 Verschrauben Sie die  Griffstangenmechanik auf der Innenseite mit der Befestigungsplatte auf der Außenseite. Stecken Sie  anschließend das Abdeckschild auf der Befestigungsplatte auf. Bild 113, Außen- und Innenplatten mit der Tür verschrauben OMEGA Mifare IES-RF-Master-Set Seite 79 von 126...
  • Seite 80 Befestigungs- bohrung (1) hindurch. Bild 115, Außenbeschlag aufstecken ACHTUNG Funktionsstörungen durch eingequetschtes Anschlusskabel möglich! Führen Sie das Anschlusskabel unbeschädigt durch  die Befestigungsbohrung. Quetschen Sie das Anschlusskabel beim Aufstecken  des Außenschildes nicht. Seite 80 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 81 (oben) und zweimal M5 × 6 mm (Mitte/ unten). Bild 117, Mechanik festschrauben Setzen Sie beide  Abdeckhauben auf die Griffstangenmechaniken. Befestigen Sie beide mit  Stiftschrauben von der Unterseite. Bild 118, Abdeckungen montieren OMEGA Mifare IES-RF-Master-Set Seite 81 von 126...
  • Seite 82 Schrauben M3 × 6 mm Bild 120, Innenbeschlag fest. befestigen Stecken Sie den Steck-  verbinder auf (1), achten Sie dabei auf die Steckerkodierung. Verbiegen Sie keine  Kontakte. Bild 121, Steckverbindung aufstecken Seite 82 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 83 1,5 V, Größe AA, Lithium. Stecken Sie die  Batterieschutzfolie zwischen die Batterien. Nur bei der Ausführung Breitschild: Fixieren Sie die Distanz-  Stücke für die Schrauben M3 im Innenschild. Bild 123, Batterieschutzfolie benutzen OMEGA Mifare IES-RF-Master-Set Seite 83 von 126...
  • Seite 84 Montage-Übersicht Befestigen Sie das  Blindschild auf dem Innenschild. Befestigen Sie mit einer  Schraube M3 (1) auf der Unterseite das Blindschild. Bild 124, Blindschild befestigen Damit ist die Montage des Beschlages abgeschlossen. Seite 84 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 85: Türschloss Betätigen

    Verwenden Sie nur den Türgriff zum Aufziehen  und Schließen der Tür, wie in der Abbildung gezeigt. Ziehen Sie Ziehen   die Tür Sie die nicht am Tür nicht Schlüssel am Knauf auf. auf. OMEGA Mifare IES-RF-Master-Set Seite 85 von 126...

  • Seite 86: Von Der Innenseite

    Bild 125, Beschlag richtig benutzen Nach dem Öffnungsvorgang hören Sie ein drei- maliges Klicken der Kupplung. Dieses dreimalige Klicken ist eine technische Eigenschaft des Produktes und stellt keinen Mangel dar, es gehört zum fehlerfreien Öffnungsvorgang dazu. Seite 86 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 87: Mifare-Schließmedien

    Beschlages viermal rot und es ertönt viermal hintereinander ein akustisches Signal. Die Kopplung zwischen Schließhebel und Beschlag wird nicht hergestellt. Sie können den Drücker frei betätigen, ohne das Türschloss entriegeln zu können. OMEGA Mifare IES-RF-Master-Set Seite 87 von 126...
  • Seite 88 Modi: 7.1.5 DESFire EV-1 im Sicherheitsmode (optional) Schließgeräte und Schließmedien, die im Sicherheitsmode arbeiten (1), werden exklusiv von CEStronics produziert und mit individuellen Schlüsseln und spezieller Firmware programmiert. Die Datenübertragung zwischen Schließgerät und Schließmedium ist verschlüsselt. Nur die Schließmedien, die vom Gerät authentifiziert werden, sind schließberechtigt.

  • Seite 89: Desfire Ev-1 Im Standard-Mode

    Schließmedien, die im Standard-Mode arbeiten, verhalten sich wie Transponder nach ISO 14443. Zur Autorisierung wird die UID des Schließmediums verwendet. Wenn Sie mit der CEStronics-Software Ihre Anlagen verwalten, können Sie beide DESFire EV-1-Varianten mit der CEStronics- Software benutzen. Bewegen Sie sich mit Ihrem berechtigten Schließmedium (1) ...

  • Seite 90: Batterie Des Beschlages Wechseln

     Mit einem Notstromgerät (siehe Seite 101, Kapitel „Notöffnung").  Durch Betätigen des Drückers auf der Innenseite  Durch Benutzung des Schlüssels für den eingebauten Schließzylinder. Bei einem Batteriewechsel bleibt die Programmierung im Speicher des Beschlages erhalten. Seite 90 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 91 Legen Sie die Batterien nur mit der richtigen  Polarität in Ihren Beschlag ein. Lassen Sie im Fall einer falsch eingesetzten  Batterie Ihren Beschlag durch Ihren CEStronics- Fachpartner überprüfen. ACHTUNG Sie können die Batterie, das Gehäuse des Elektronik-Moduls oder die Elektronik beschädigen, wenn Sie die Batterie mit einem...
  • Seite 92 Breitschild: Stellen Sie sicher, dass  das Distanz-Stück für die Schraube im Innenschild fixiert Bild 130, Innenschild abnehmen bleibt. Öffnen Sie die  Batterieschutzfolie. Entnehmen Sie beide  Batterien. Bild 131, Batterien entnehmen Seite 92 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 93 Befestigen Sie die  Abdeckung des Innenschildes. Klicken Sie den  Innenschild hörbar ein. Befestigen Sie die M3-  Schraube an der Unterseite des Innenschildes. Bild 134, Innenschild befestigen Damit ist der Batterie- wechsel abgeschlossen. OMEGA Mifare IES-RF-Master-Set Seite 93 von 126...

  • Seite 94: Rf-Switchpoint Benutzen

    5 Sekunden (Standardeinstellung, die Zeit kann im Beschlag verändert werden). Die Freigabe wird am Switchpoint durch das Leuchten der grünen LED signalisiert. Am Beschlag leuchten dann ebenfalls die grünen LEDs (für die Dauer der Freigabezeit). Bild 135, RF-Switchpoint benutzen Seite 94 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 95 Anschlüsse her wie im Kapitel „Technische Daten“ auf Seite 107 ff. beschrieben. Warten Sie die Startphase des RF-Switchpoints ab  (ca. zehn Sekunden). Die Betriebsbereitschaft des RF-Switchpoints wird durch kurzzeitiges Erlöschen (ca. 1 s.) der roten LED signalisiert. OMEGA Mifare IES-RF-Master-Set Seite 95 von 126...
  • Seite 96 Bild 136, Überbrücken der Rücksetzbrücke Als Ergebnis wechselt die Signalisierung des RF-Switchpoints von rot nach grün. Damit hat sich der RF-Switchpoint in den Lernmodus umgeschaltet. Die grüne LED blinkt periodisch für maximal drei Minuten. Seite 96 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 97 Wenn kein Schließgerät angelernt wird, blinkt die rote LED viermal kurz hintereinander und die vorherige Gruppierung wird wieder hergestellt. Schlägt der Anlernvorgang fehl, wiederholen Sie den  Anlernvorgang. Damit ist der Gruppiervorgang abgeschlossen. OMEGA Mifare IES-RF-Master-Set Seite 97 von 126...

  • Seite 98: Fernberechtigung Benutzen

    Sind die Kontakte weiterhin geschlossen, wird der Berechtigungs-Modus im 10 Sekunden-Intervall verlängert. Dies ist endlos wiederholbar. Durch Schließen der Kontakte werden alle zu dieser Gruppe gehörenden Schließgeräte (Schließzylinder, Beschläge) geöffnet, siehe auch Seite 95. Seite 98 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 99 Berechtigungen auslösen möchten (Taster, über- geordnete Steuerung, etc.). Lösen Sie die Berechtigung aus.  Bei korrekt eingerichteter Berechtigung muss jetzt der Schließzylinder bzw. Beschlag den freien Zutritt durch die grünen LEDs signalisieren. Öffnen Sie die Tür.  OMEGA Mifare IES-RF-Master-Set Seite 99 von 126...

  • Seite 100: Verlust Eines Master- Oder Schließmediums

    Finder das Schließsystem manipulieren. Lassen Sie bei Verlust eines Master-Mediums  den Schließzylinder bzw. das Zutrittsterminal nur durch von CEStronics oder einen CEStronics-Fachpartner am Produkt geschulte Personen initialisieren. Bei einer Initialisierung werden alle Berechtigungen für diesen Beschlag gelöscht. Bei Verlust eines der Schließmedien wenden Sie sich an ...

  • Seite 101: Notöffnung

    Notstromgerät durchzuführen, gehen Sie wie folgt vor: Stecken Sie den  Klinkenstecker (1) in die Buchse neben dem Ein-Ausschalter auf der Rückseite des Notstromgerätes. Stellen Sie sicher, dass  das Notstromgerät Bild 139, Verbindung herstellen ausgeschaltet ist. OMEGA Mifare IES-RF-Master-Set Seite 101 von 126...
  • Seite 102 Verbindung zwischen Lesemodul und Notstromgerät. Wechseln Sie nach jeder Notöffnung sofort die Batterie des  Beschlages aus (siehe Seite 90, Kapitel „Batterie des Beschlages wechseln“). Beachten Sie die Hinweise und Anweisungen in der  Bedienungsanleitung des Notstromgerätes. Seite 102 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 103: Pflege

     Reinigungsmittel, um Beschädigungen an Ihren Schließgeräten zu vermeiden. Wartung Lassen Sie den Beschlag halbjährlich ausschließlich durch  CEStronics oder Fachpartner warten und auf fehlerfreie Funktion prüfen. Wechseln Sie die Batterien nach einem festgelegten  Wartungsplan. Beschaffen Sie rechtzeitig Ersatzbatterien.

  • Seite 104: Fehler Beseitigen

    Klicken der technische Eigenschaft des Produktes Kupplung. und stellt keinen Mangel dar, es gehört zum fehlerfreien Öffnungsvorgang dazu. Sollte sich der Fehler trotzdem nicht beseitigen lassen,  wenden Sie sich bitte an Ihren Fachpartner. Seite 104 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 105: Transporthinweise

    Schließmedien zusammen. Andernfalls entfernen Sie  die Batterien des Beschlages (siehe S. 105). Transportieren Sie  Beschläge nur mit montierter Leseeinrichtung. Andernfalls entfernen Sie  die Batterien des Beschlages (siehe S. 105). OMEGA Mifare IES-RF-Master-Set Seite 105 von 126...

  • Seite 106: Entsorgen

    Umweltgefährdung durch fehlerhafte Entsorgung möglich. Wenn Sie nicht die Regeln zur Entsorgung beachten, sind Umweltverschmutzungen möglich. Führen Sie Ihre leeren Batterien dem Batterie-  Recycling zu. Beachten Sie Ihre regionalen Entsorgungs-  vorschriften. Seite 106 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 107: Technische Daten

    Technische Daten Technische Daten Abmessungen für alle Varianten, ohne Stangengriff-Version Bild 142 – 143, Abmessungen aller Varianten ohne Stangengriff-Version Die Abmessungen in Klammern gelten für die Schmalschild- Ausführung. OMEGA Mifare IES-RF-Master-Set Seite 107 von 126...

  • Seite 108: Abmessungen Für Stangengriff-Version

    Technische Daten Abmessungen für Stangengriff-Version Bild 144 – 145, Abmessungen Stangengriff-Version Alle Maße in mm. Seite 108 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 109 Nutzungsdauer des IES: Nach DIN/EN Lesereichweite: Ca. 20 mm Datenübertragung: Nach ISO Lebensdauer der Batterie: Ca. 1 Jahr bei 80 Betätigungen/Tag (30000 Zyklen) CE-Prüfung: EN 300 220-1; EN 300 330-1; EN 301 489-1; EN 60950-1 OMEGA Mifare IES-RF-Master-Set Seite 109 von 126...

  • Seite 110: Rf-Switchpoint

    Technische Daten 18.1 RF-Switchpoint Bild 146 – 147, RF-Switchpoint Nicht benutzt, für zukünftige Erweiterungen Schnittstelle für Notstromgerät Anschluss für Freigabeeingang, 1 × Schließer Anschluss für Spannungsversorgung 8–28 V AC/DC, 100 mA Seite 110 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 111 1 × Schließer Zulässige Temperatur 0 °C bis +50 °C Unzulässige Klimata Nicht geeignet zum Einsatz in korrosiver Atmosphäre (Chlor, Ammoniak, Kalkwasser) Max. Luftfeuchtigkeit 95 % CE-Prüfung EN 300 220-1; EN 301 489-1; EN 60950-1 OMEGA Mifare IES-RF-Master-Set Seite 111 von 126...

  • Seite 112: Erläuterung Wichtiger Begriffe

    Master-Medium, mit dem Sie PROGRAM-MASTER für das System berechtigen können. Für jedes System gibt es genau einen SYSTEM-MASTER. Transponder Ein Transponder ist ein drahtloses Kommunikations- oder Kontroll- medium, das eingehende Signale aufnimmt und automatisch darauf antwortet. Seite 112 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 113: Übersicht Über Die Signale

    2  kurz, nach 2 s. Löschung LED grün Leuchtet solange Medium im Feld ist Unberechtigter Beeper 2  kurz Programmierversuch LED rot 2  kurz Fehlermeldung bei Beeper 1  lang Fehlprogrammierung LED rot 1  lang OMEGA Mifare IES-RF-Master-Set Seite 113 von 126...
  • Seite 114 1  lang nach Öffnungsversuch LED rot 1  lang Motorklemmer - Einkuppeln Beeper 10  kurz - Auskuppeln LED rot 8  kurz Antennenfehler Beeper Alle 2 s. LED rot 1  kurz Seite 114 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 115: Programmieren Kurz Und Knapp

    Für weitere Informationen steht die Programmier- anleitung zum OMEGA-System zur Verfügung. Diese erhalten Sie kostenlos unter www.ces.eu. Die Programmierung ist für alle Arten von Schließmedien gleich. 21.1 SYSTEM-MASTER festlegen Bild 148, SYSTEM-MASTER festlegen OMEGA Mifare IES-RF-Master-Set Seite 115 von 126...

  • Seite 116: Program-Master Berechtigen

    Programmieren kurz und knapp 21.2 PROGRAM-MASTER berechtigen Bild 149, PROGRAM-MASTER berechtigen Seite 116 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 117: Schließgerät Anlernen (Rf-Switchpoint)

    Programmieren kurz und knapp 21.3 Schließgerät anlernen (RF- Switchpoint) Bild 150, Schließgerät anlernen 21.4 Schließmedium berechtigen Bild 151, Schließmedium berechtigen OMEGA Mifare IES-RF-Master-Set Seite 117 von 126...

  • Seite 118: Funkmodus Einschalten (Rf-Ini-Master)

    Programmieren kurz und knapp 21.5 Funkmodus einschalten (RF-INI-MASTER) Bild 152, Funkmodus einschalten 21.6 Funkmodus ein- und ausschalten Bild 153, Funkmodus umschalten 21.7 Keine Funkverbindung gefunden Bild 154, Funkverbindung überprüfen Seite 118 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 119: Optionale Medien Berechtigen

    Programmieren kurz und knapp 21.8 Optionale Medien berechtigen Der Programmierablauf ist für alle optionalen Medien gleich, im Beispiel unten wird stell- vertretend für alle Optionen das Medium „XY- MASTER“ genannt. Bild 155, Optionale Master-Medien berechtigen OMEGA Mifare IES-RF-Master-Set Seite 119 von 126...

  • Seite 120: Berechtigung Eines Program-Masters Löschen120

    Programmieren kurz und knapp 21.9 Berechtigung eines PROGRAM- MASTERS löschen Bild 156, Berechtigung eines PROGRAM-MASTERS löschen Beim Löschvorgang des PROGRAM-MASTERS werden alle durch ihn vorgenommenen Berechtigungen von Schließmedien gelöscht. Seite 120 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 121: Berechtigung Schließmedium Löschen

    Programmieren kurz und knapp 21.10 Berechtigung Schließmedium löschen Bild 157, Berechtigung eines Schließmediums löschen OMEGA Mifare IES-RF-Master-Set Seite 121 von 126...

  • Seite 122: Berechtigung Aller Schließmedien Löschen

    Programmieren kurz und knapp 21.11 Berechtigung aller Schließmedien löschen Bild 158, Berechtigung aller Schließmedien löschen Seite 122 von 126 OMEGA Mifare IES-RF-Master-Set...

  • Seite 123: Hinweise Zur Herstellergewährleistung

    Ankündigung geändert werden. Die in diesen Unterlagen enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Ohne ausdrückliche schriftliche Erlaubnis der CEStronics GmbH darf kein Teil dieser Unterlagen für irgendwelche Zwecke vervielfältigt oder übertragen werden. © 2011 CEStronics GmbH, Velbert/Germany Art.

  • Seite 124: Stichwortverzeichnis

    Mode · 89 Drückerbohrung · 30 Mifare-Schließmedien · 87 Montage · 28 Montage Grundversion · 39 Einleitung · 5 Montage Kurzschild-Variante · Entsorgen · 106 Entsorgungsvorschriften · 106 Montage Stangengriff · 72 Ersatzteile · 103 Seite 124 von 126 OMEGA Mifare IES-RF-Master-Set...
  • Seite 125 Recycling · 106 RF-INI-Master · 27, 95 RF-Lernmodus · 27 RF-Switchpoint benutzen · 94 Wartung · 103 RF-Switchpoint-Gruppe · 95 Werkzeuge · 29 Richtige Türbetätigung · 85 Richtungsgeber · 36 Zielgruppe · 6 OMEGA Mifare IES-RF-Master-Set Seite 125 von 126...
  • Seite 126 +49 (0)2051-204-0 +33 (0)1-43 07 35 78   +49 (0)2051-204-229 info@fr.ces.eu  info@ces.eu www.ces.eu/fr www.ces.eu CEStronics GmbH CESnederland B.V. Lage Brink 9 Friedrichstraße 243 NL- 7317 BD Apeldoorn D-42551 Velbert +31 (0)55-52 66 89-0  +49 (0)2051-204-0  +31 (0)55-52 66 89-9 +49 (0)2051-204-229 ...
