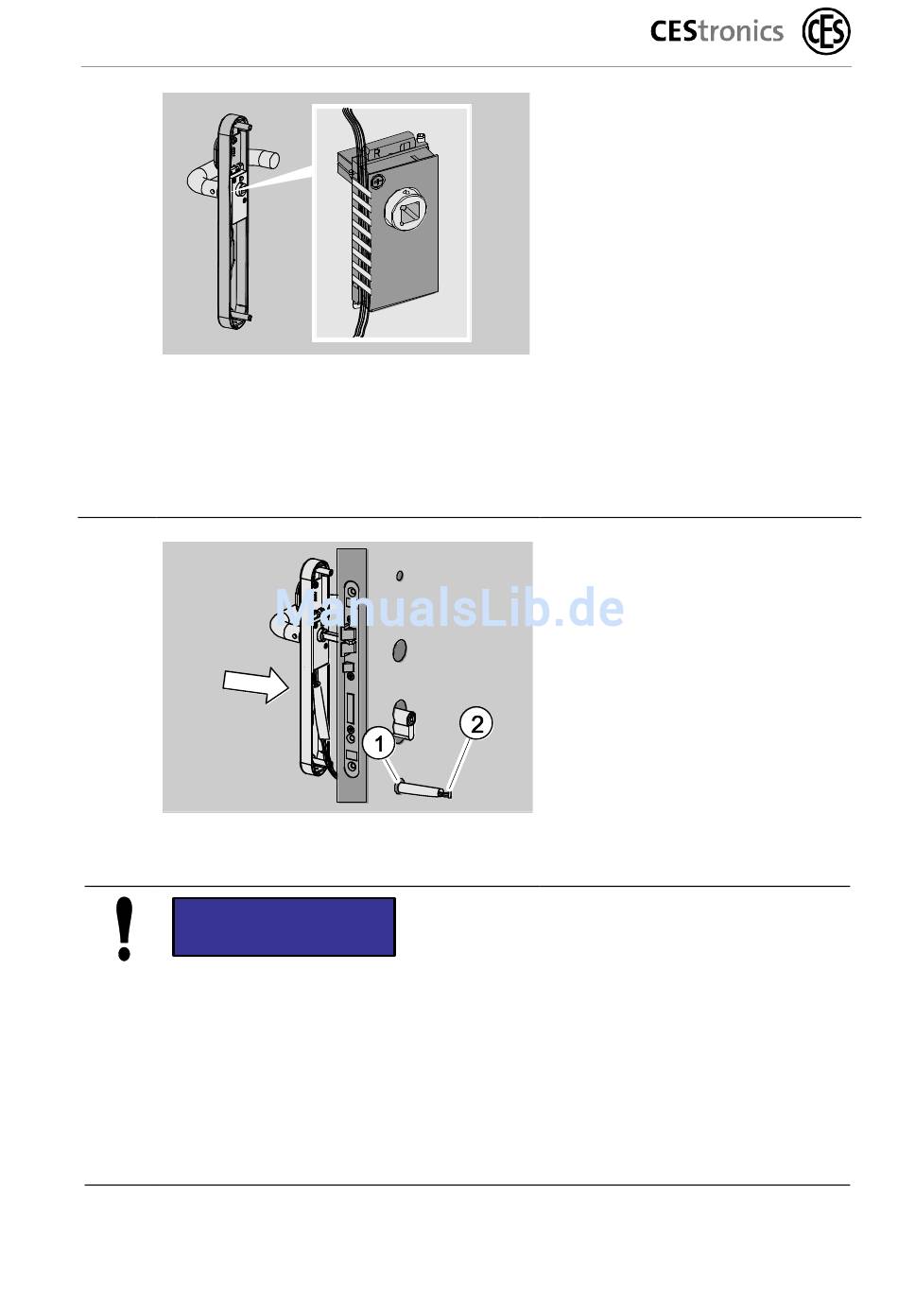

CEStronics OMEGA Mifare IES-RF-Master-Set Montage- Und Bedienungsanleitung Seite 80

Montage-Übersicht
17.
Bild 114, Kabel richtig verlegen
18.
Bild 115, Außenbeschlag
aufstecken
ACHTUNG
Funktionsstörungen durch eingequetschtes
Anschlusskabel möglich!
Führen Sie das Anschlusskabel unbeschädigt durch

die Befestigungsbohrung.
Quetschen Sie das Anschlusskabel beim Aufstecken

des Außenschildes nicht.
Seite 80 von 126
Verlegen Sie die Kabel

des Außenbeschlages
an der Seite der
Kupplungseinheit, wie
dargestellt.
Stellen Sie sicher, dass

die Kabel nicht
eingequetscht oder
beschädigt werden.
Fixieren Sie die Kabel

z. B. mit Klebeband,
um die Handhabung zu
erleichtern.
Stecken Sie den

Außenbeschlag
vorsichtig auf die Tür.
Führen Sie die

Anschlusskabel (2)
vorsichtig durch die
untere Befestigungs-
bohrung (1) hindurch.
OMEGA Mifare IES-RF-Master-Set
