17 2 Stck. Stiftschrauben für Pos. 14
18 1 Stck. Griffstange
19 2 Stck. Hebelarm
20 1 Stck. Abdeckschild für Innenseite
21 1 Stck. Senkkopfschraube M3 x 10
22 2 Stck. Batterien 1,5 V, Typ AA, Lithium
23 2 Stck. Befestigungsschrauben für Innenbeschlag
M3 × 6 mm
24 1 Stck. Befestigungsschraube für Innenbeschlag, je nach
Tür Holz- oder Blechschraube
25 1 Stck. Innenbeschlag
26 1 Stck. Unterlagsplatte für Innenseite

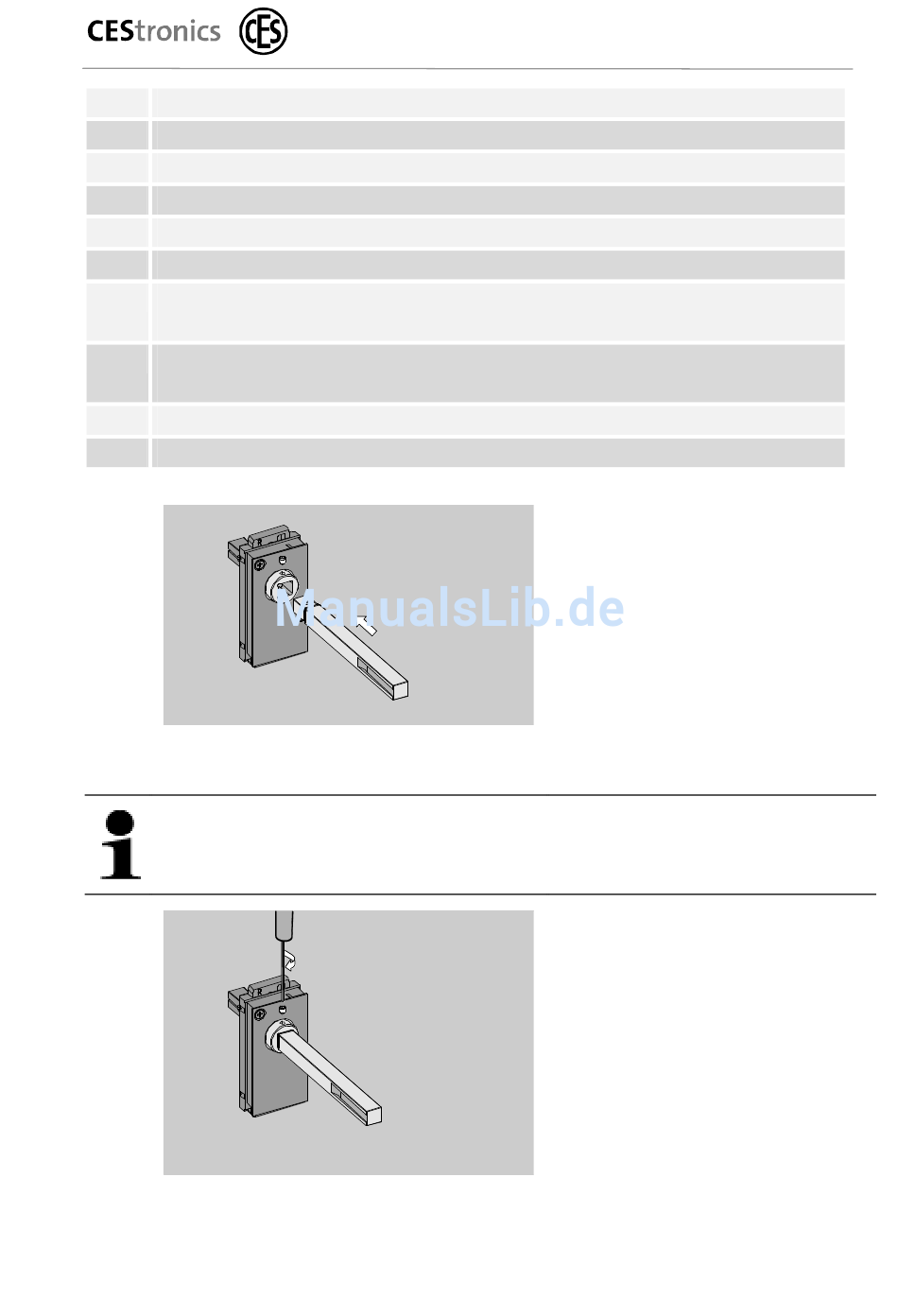

1.
Bild 97, Drückerdorn einstecken
Sie müssen einen passenden Drückerdorn bereits bei der
Bestellung angeben.
2.
Bild 98, Drückerdorn befestigen
OMEGA Mifare IES-RF-Master-Set
Montage-Übersicht
Wählen Sie Ihren

passenden
Drückerdorn aus
(siehe S. 34, 35).
Stecken Sie den

Drückerdorn
(Vierkant) in die
Vierkantnuss der
Kupplungseinheit.
Befestigen Sie den

Drückerdorn
(Vierkant) mit der
Innensechskant-
schraube.
Benutzen Sie für die

Befestigung den
mitgelieferten
Innensechskant-
schlüssel 2 mm.
Seite 73 von 126
