Montage-Übersicht

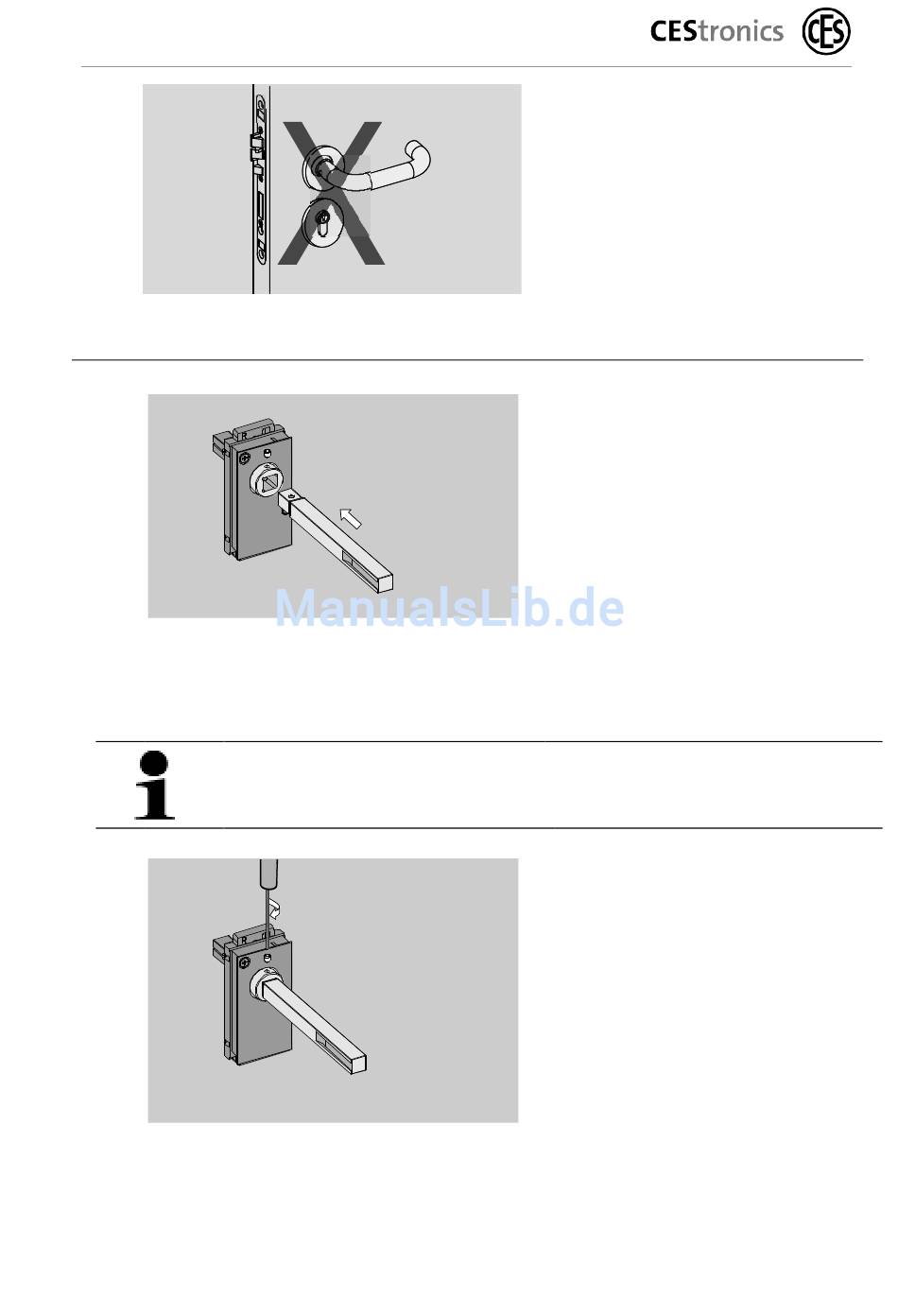

1.
Bild 70, Rosetten/Drücker
entfernen
2.
Bild 71, Drückerdorn einstecken
Sie müssen einen passenden Vierkant bereits bei der
Bestellung angeben.
3.
Bild 72, Drückerdorn befestigen
Seite 62 von 126
Entfernen Sie evtl.

vorhandene Rosetten
und Drücker.
Wählen Sie Ihren

passenden Vierkant
aus.
Überprüfen Sie, ob Ihr

Vierkant die richtige
Länge hat.
Stecken Sie den

Vierkant in die
Vierkantnuss der
Kupplungseinheit.
Befestigen Sie den

Vierkant mit der
Innensechskant-
schraube.
Benutzen Sie für die

Befestigung den
mitgelieferten
Innensechskant-
schlüssel 2 mm.
