3.

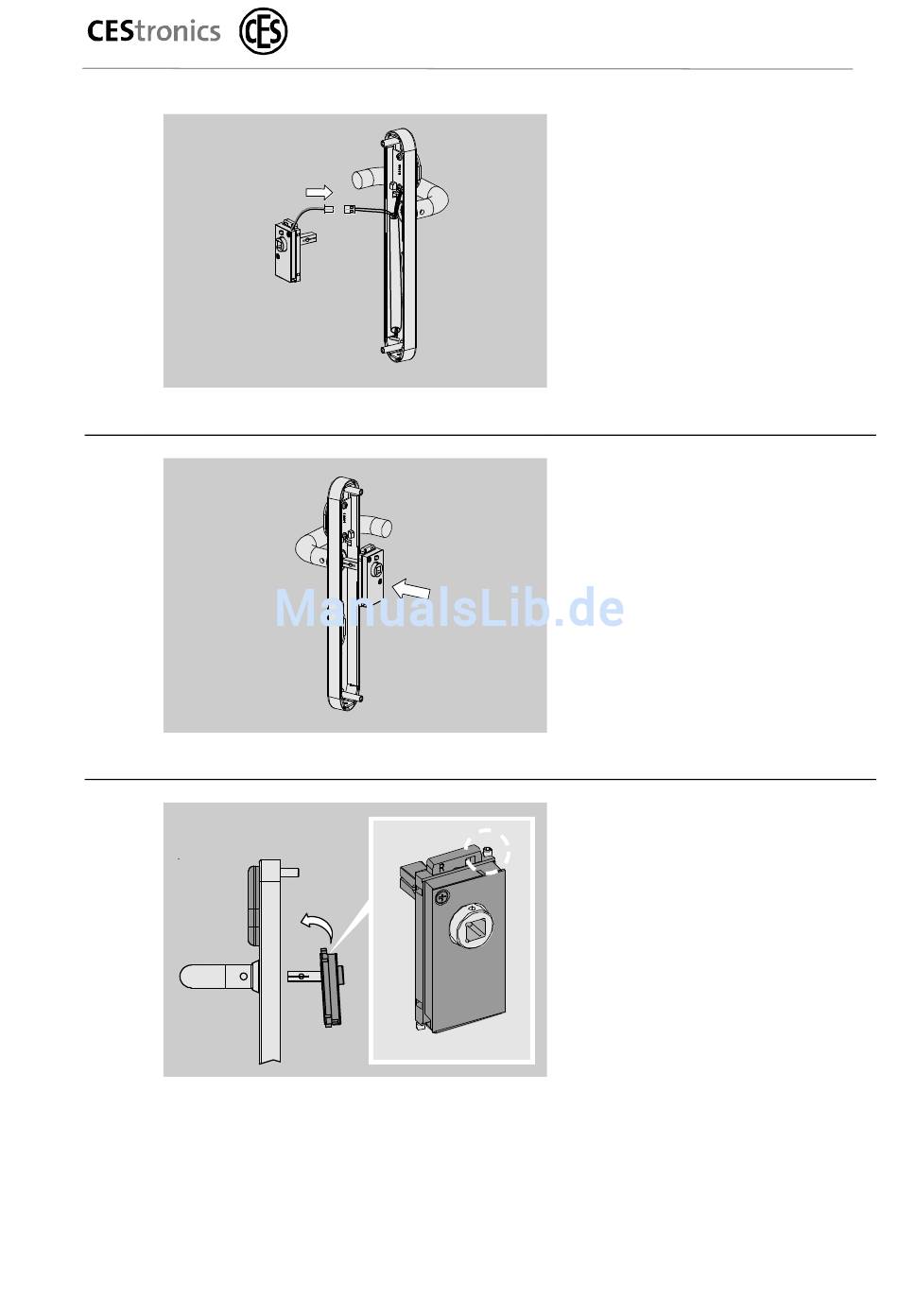

Bild 20, Kupplung verbinden
4.
Bild 21, Kupplung einstecken
5.
Bild 22, oberes Silikonlager
einsetzen
OMEGA Mifare IES-RF-Master-Set
Montage-Übersicht
Verbinden Sie die

Kupplungseinheit mit
der Steckverbindung
aus der Schlauch-
leitung.
Stecken Sie die

Kupplungseinheit in
den Außenbeschlag
ein.
Montieren Sie die

Kupplungseinheit mit
dem gekippten oberen
Ende in das
Außenschild.
Stellen Sie sicher,

dass das obere
Silikonlager in der
Lasche liegt.
