Montage-Übersicht
16.

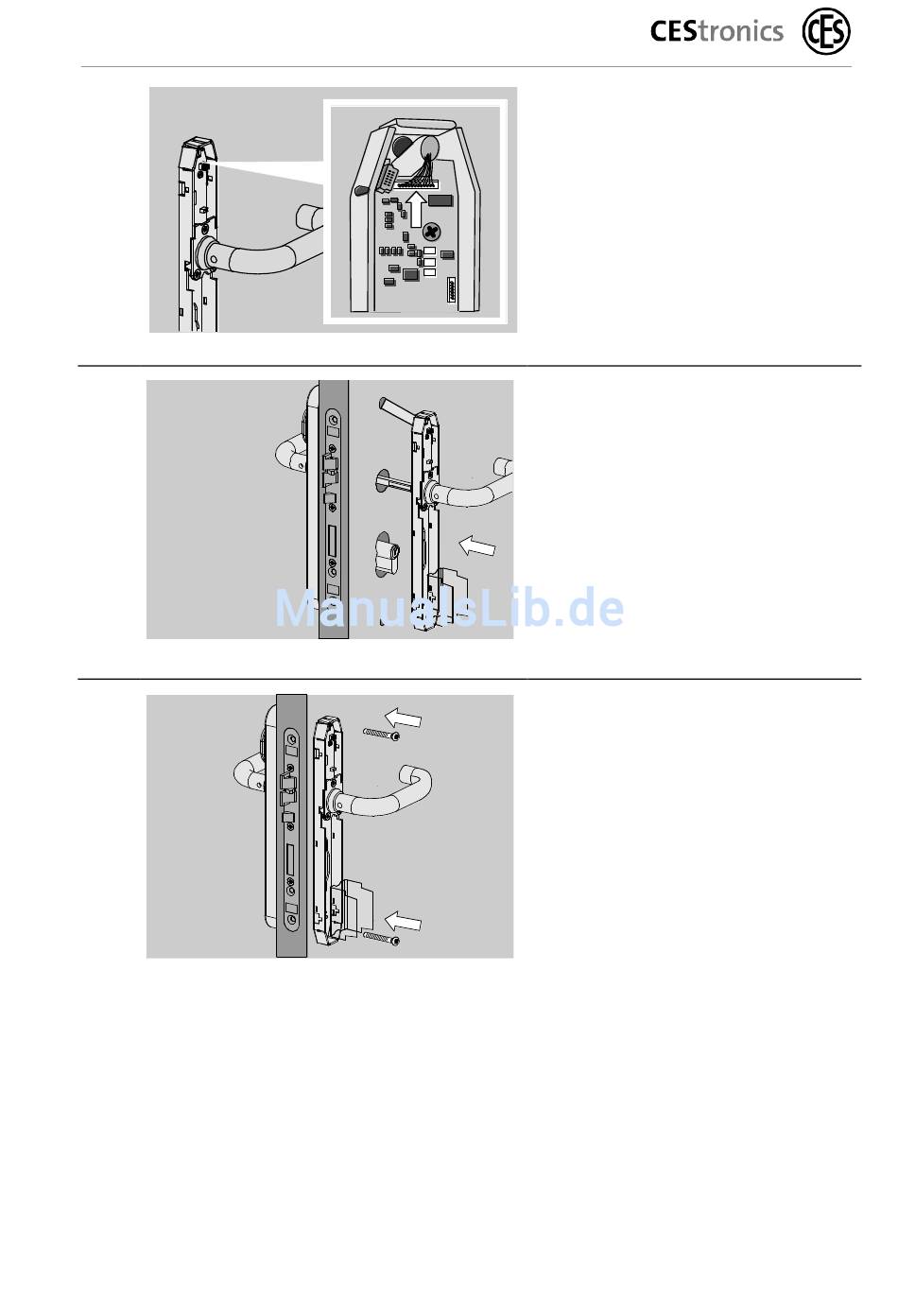

Bild 33, Kabel richtig führen
17.
Bild 34, Innenbeschlag aufstecken
18.
Bild 35, Innenbeschlag befestigen
Seite 46 von 126
Führen Sie die

Anschlussleitungen
durch die Aussparung
des Innenschildes.
Erst im gesicherten

Zustand einstecken.
Stecken Sie den

Innenbeschlag auf den
Drückerdorn und über
den Schließzylinder.
Richten Sie den

Innenbeschlag aus.
Befestigen Sie den

Innenbeschlag mit den
zwei Befestigungs-
schrauben M5 × 60 mm
am Außenschild.
Ziehen Sie die beiden

Befestigungsschrauben
mit einem Anzugsdreh-
moment von
2,5 ± 0,5 Nm an.
Stecken Sie die

Steckverbinder auf,
achten Sie dabei auf die
Steckerkodierung.
Stellen Sie sicher, dass

keine Steckkontakte
verbogen werden.
