CEStronics OMEGA Mifare IES-RF-Master-Set Montage- Und Bedienungsanleitung Seite 69

19.

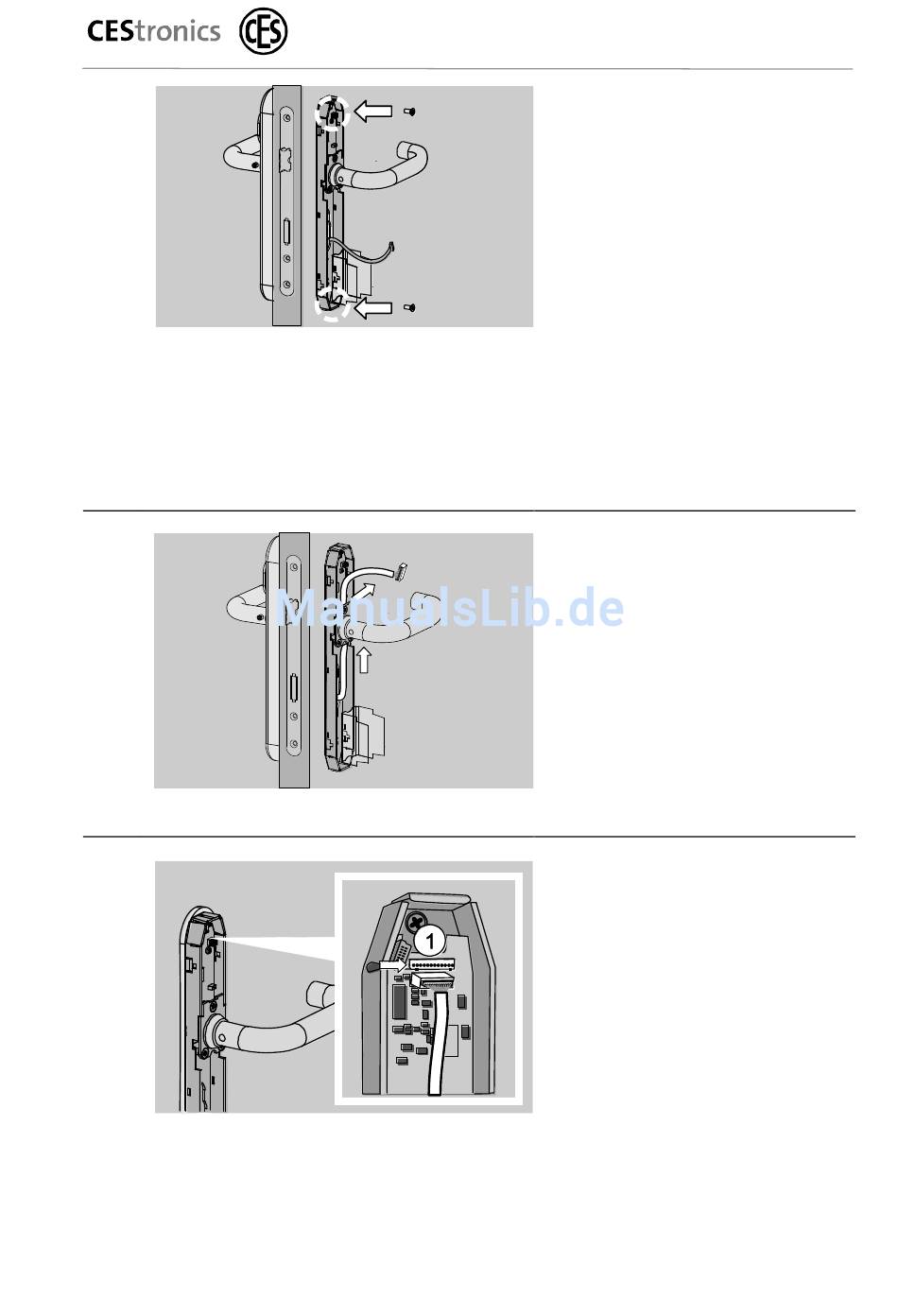

Bild 88, Innenbeschlag befestigen
20.
Bild 89, Kabel richtig führen
21.
Bild 90, Steckverbindungen
herstellen
OMEGA Mifare IES-RF-Master-Set
Montage-Übersicht
Schieben Sie den

Innenbeschlag auf
den Vierkant auf.
Befestigen Sie den

Innenbeschlag mit den
beiden Befestigungs-
schrauben
M5 × 6 mm.
Stellen Sie sicher,

dass die Kabel dabei
nicht eingeklemmt
oder beschädigt
werden.
Führen Sie die Kabel

unter der Halterung
des Innendrückers
nach oben zur
Steckerleiste durch.
Beschädigen Sie dabei

keine Kabel.
Stecken Sie die Steck-

verbindung des Kabels
(1) vorsichtig ein,
achten Sie dabei auf
die Steckerkodierung.
Verbiegen Sie keine

Kontakte.
Seite 69 von 126
