ACHTUNG
Funktionsstörungen durch falsch eingebaute
Innensechskantschraube möglich!
Bauen Sie die Innensechskantschraube so ein,

dass diese nach oben zeigt.
In den nachfolgenden Beispielen wird die Montage ohne
Vierkant dargestellt, um die Abbildungen anschaulicher zu
zeigen.
4.

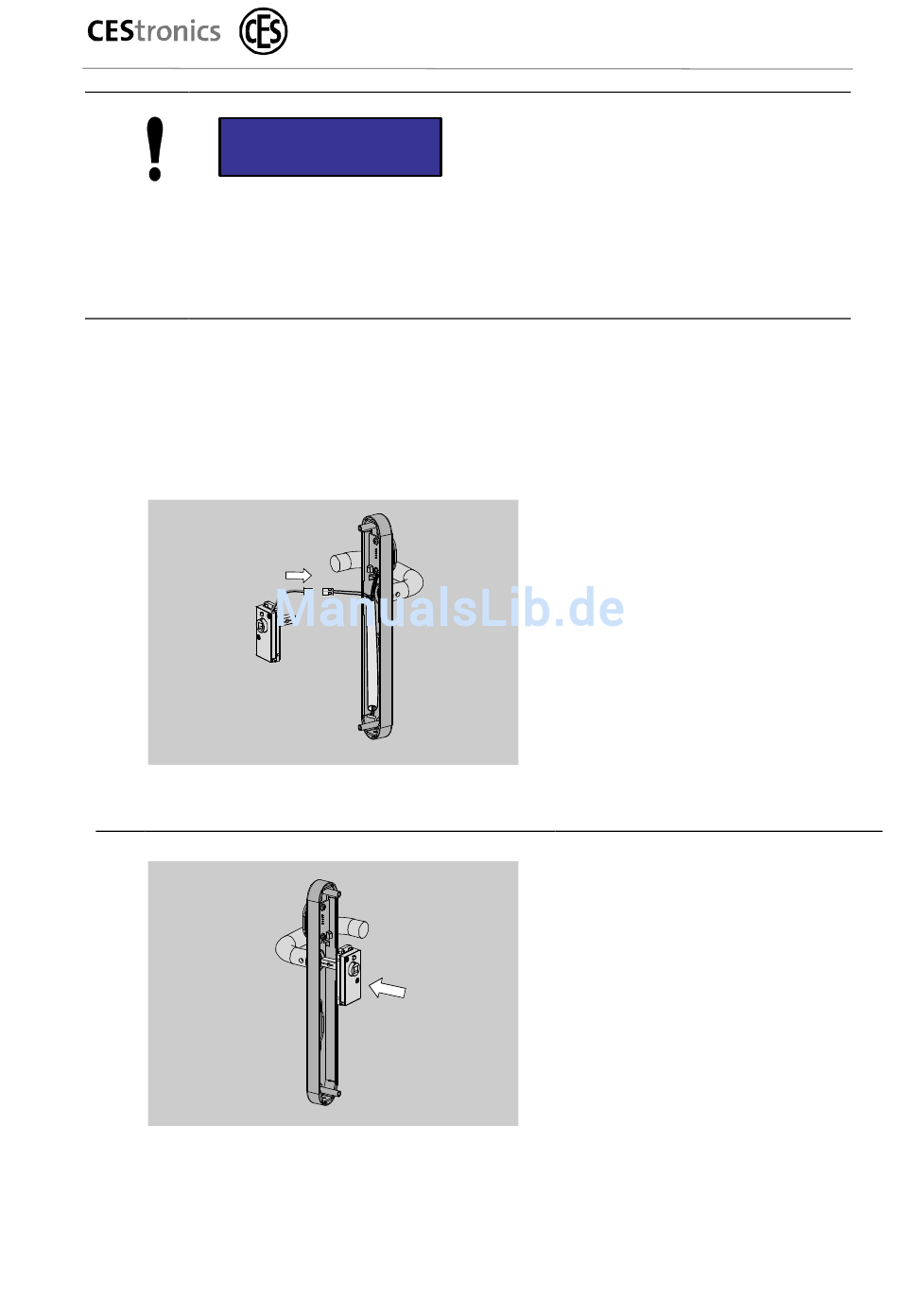

Bild 45, Kupplung verbinden
5.
Bild 46, Kupplung einstecken
OMEGA Mifare IES-RF-Master-Set
Montage-Übersicht
Verbinden Sie die

Kupplungseinheit mit
der Steckverbindung
aus der Schlauch-
leitung.
Stecken Sie die

Kupplungseinheit in
den Außenbeschlag
ein.
Stellen Sie sicher,

dass das Kabel nicht
eingequetscht wird.
Seite 51 von 126
