5.

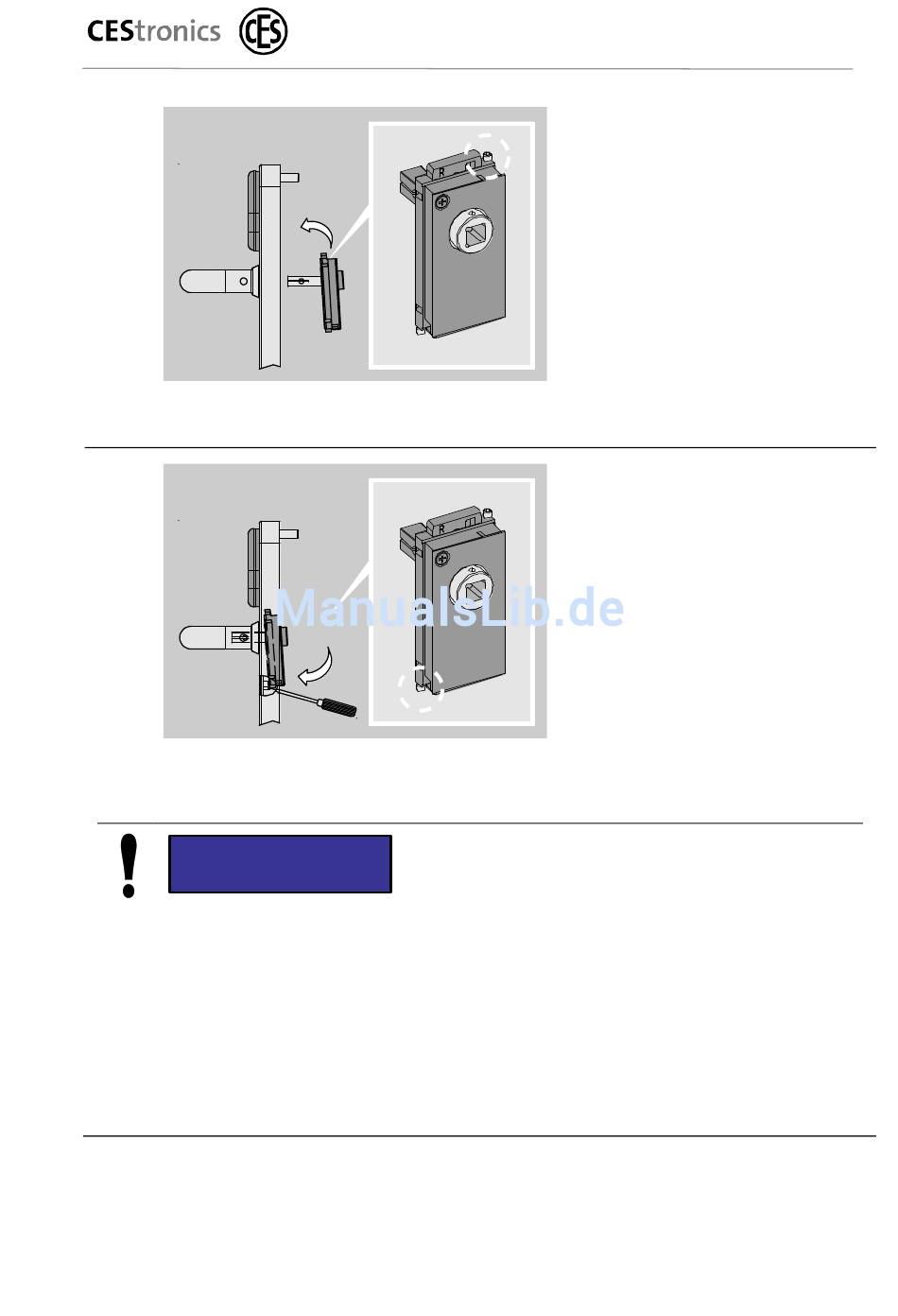

Bild 101, oberes Silikonlager
einsetzen
6.
Bild 102, unteres Silikonlager
einsetzen
ACHTUNG
Funktionsstörungen der Kupplungseinheit durch
falsche Montage und verbogene Laschen möglich!
Verbiegen Sie die Laschen nicht.

Montieren Sie die Kupplungseinheit fest und eben im

Außenschild.
Montieren Sie beide Silikonlager.

OMEGA Mifare IES-RF-Master-Set
Montage-Übersicht
Montieren Sie die

Kupplungseinheit mit
dem gekippten oberen
Ende in das
Außenschild.
Stellen Sie sicher,

dass das obere
Silikonlager in der
Lasche liegt.
Montieren Sie das

untere Ende der
Kupplungseinheit in
das Außenschild.
Benutzen Sie einen

geeigneten
Schraubendreher, um
das untere Silikonlager
in die Lasche zu
setzen.
