2.7. SCHWEIßKABELANSCHLÜSSE
Die Schweißkabel müssen aus einem Kupferkabel mit mindestens 16 mm² Durchmesser bestehen.

2.7.1. Polung

Die Maschine verfügt über ein elektronisches Funktionspanel zum Einstellen der Polaritäten, so dass die
Position der (+) und (-) Brenneranschlüsse nicht gewechselt werden müssen.

2.7.2. Erdung

Wenn möglich, die Klemme des Massekabels immer direkt am zu schweißenden Werkstück befestigen.
1. Die Kontaktfläche der Masseklemme von Farbe und Rost reinigen.
2. Die Klemme sorgfältig befestigen, sodass die Kontaktfläche möglichst breit ist.
3. Zum Schluss prüfen, dass die Klemme fest sitzt.

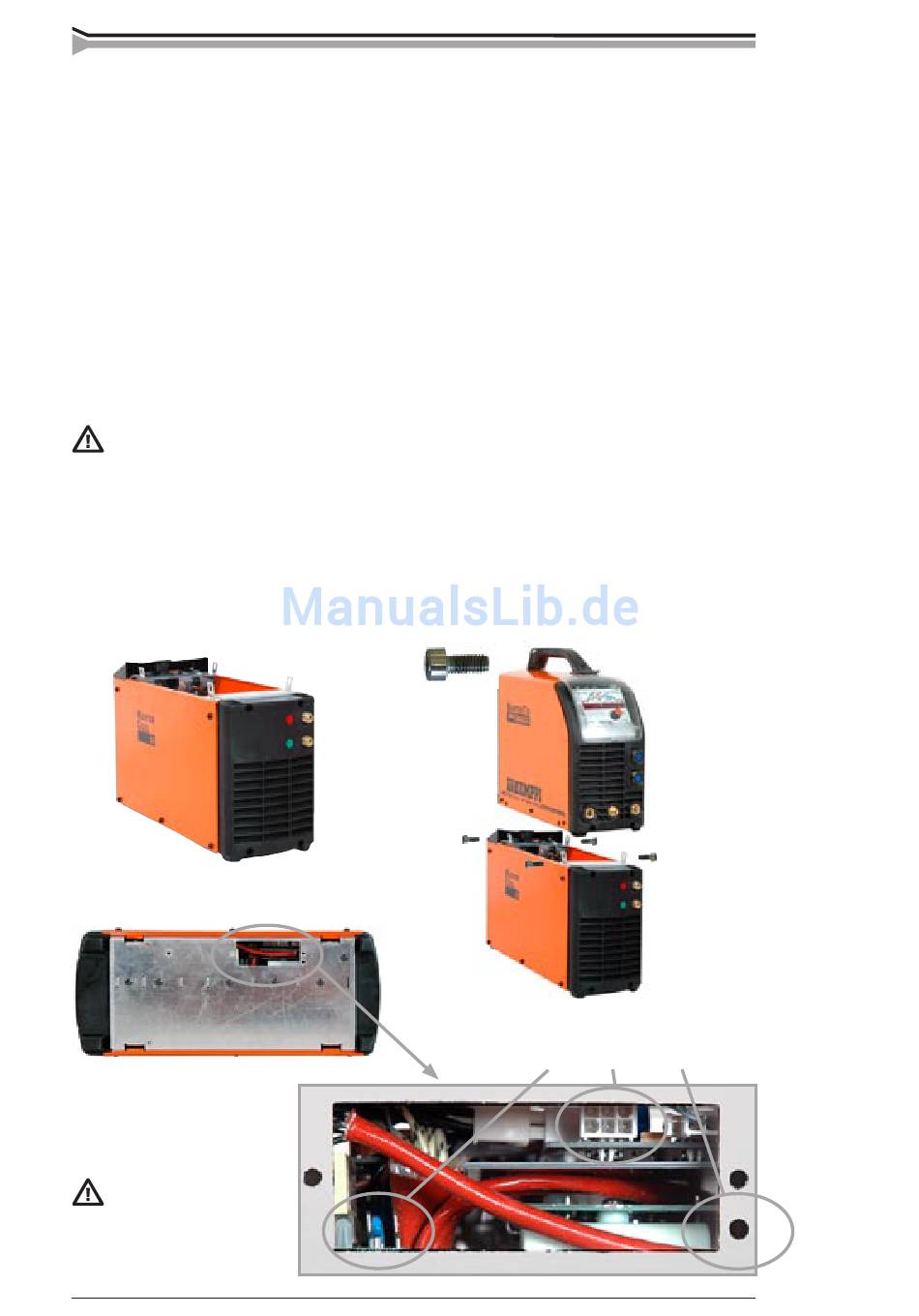

2.8. KÜHLGERÄT MASTERCOOL 20
Die Kühlflüssigkeit ist schädlich! Haut- und Augenkontakte sind zu vermeiden. Im Fall einer
Verletzung suchen Sie ärtzliche Hilfe.
Das Kühlgerät Mastercool 20 ermöglicht zusammen mit einem WIG-Brenner der Kemppi TTC-W-Serie
wassergekühltes WIG-Schweißen.
Das Kühlgerät wird mit Schrauben an die Stromquelle befestigt. Die Elektroanschlüsse sind am Boden der
Stromquelle. Den Behälter mit Glykol-Wasser-Mischung von 40 – 20 Prozent oder mit einem anderen guten
Frostschutzmittel füllen. Der Inhalt des Behälters beträgt 3 Liter.
Mastercool 20
Elektrische Anschlüsse
für die Kühleinheit:
1. 230 V
2. Steueranschluss
3. Maschinenerdung
Elektrische Anschlüsse dürfen
nur von einem autorisierten
Elektriker installiert werden!
6 – MASTERTIG MLS™ 2300 ACDC / 0606
Installation des Kühlgerätes:
1. 2. 3.
