Montage Modèle C, Modèle H; Connextions Électriques - E+E Elektronik EE23 Series Anleitung

Bride de
montage en
acier inoxydable
coude de drainage
Eviter les variations brutales de
de la
condensation
température le long de la sonde de mesure
Montage horizontal
Connextions électriques
Raccordement de la partie inférieure du boîtier avec des connecteurs
8...35V DC / 12...30V AC (Option C03/C07)

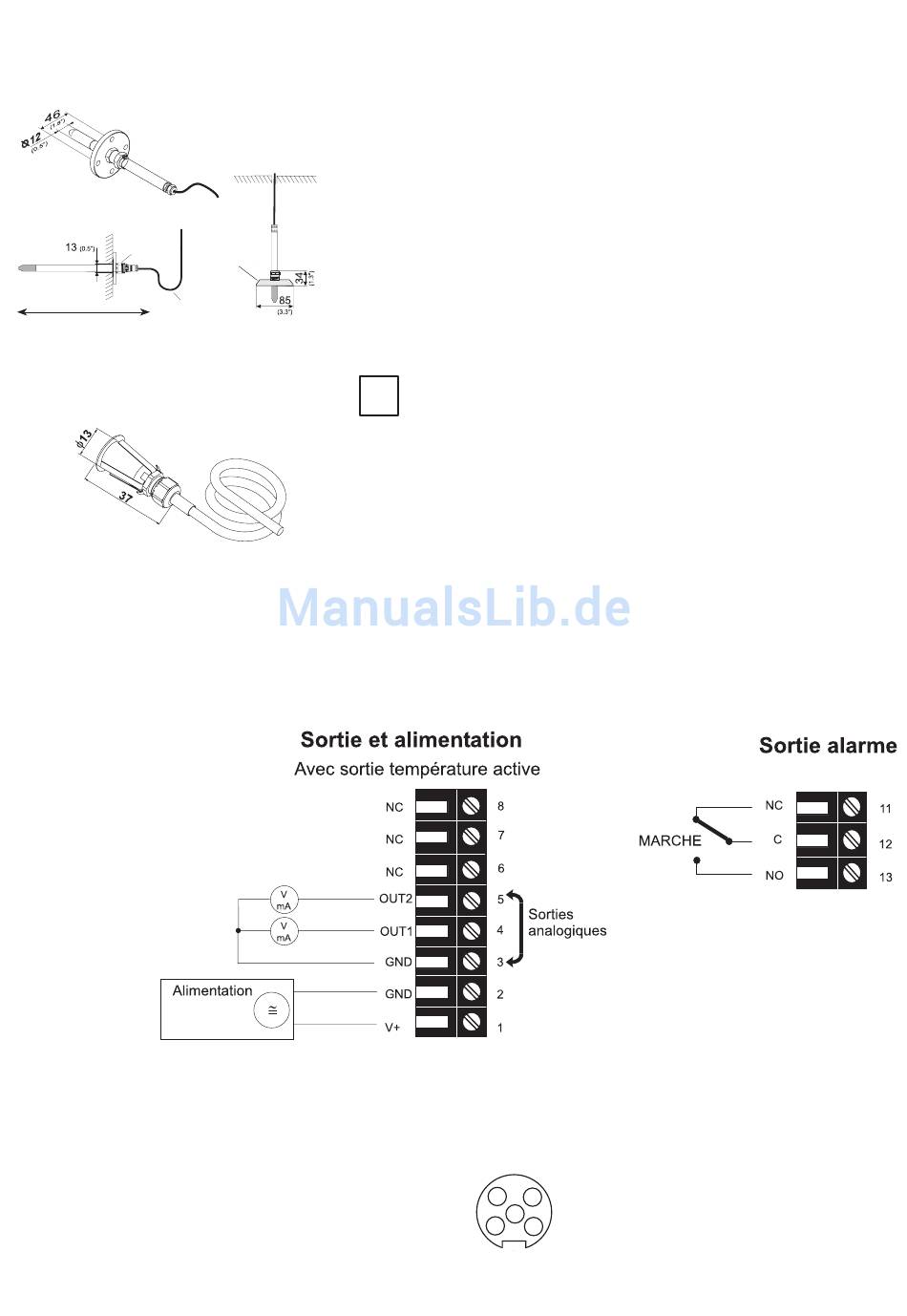

Montage du modèle C, modèle H (Sonde de mesure
déportée)
Pour le perçage et les dimensions des boîtiers métallique ou polycarbo-
nate, voir page 7.
Les transmetteurs Série EE23-xCx et EE23-xHx sont des transmetteurs
avec sondes de mesure déportées.
Gamme de fonctionnement de la sonde:
Gamme de fonctionnement de l'électronique:
protection
anti-goutte
Montage de la sonde de mesure - Modèle C (12mm):
La bride de montage en acier inoxydable (voir Accessoires) permet le
montage de la sonde sur une des parois (murs) extérieures de la chambre
de mesure. Il est également possible d'ajuster en continu la profondeur
Montage
vertical
d'immersion.
i
La sonde de mesure doit être positionnée horizontalement ou verticalement,
dirigée vers le bas. Il est recommandé, si possible, d'utiliser une plaque
d'égouttement pour chaque montage
Montage de la sonde de mesure - Modèle H (5mm):
Inclus accessoire pour dissimuler le montage de la sonde miniature (ex:
musée, cadre de porte...)
Diamètre de perçage : 13mm
Epaisseur matière : min. 3mm
Connecteur pour ali-
mentation et sorties
analogiques
(vue de face)
28
Durant le montage du couvercle, la protection anti-goutte (voir
Accessoires) est utilisée pour protéger la sonde et l'élément
de détection contre la condensation!
4
3
5
1 2
Norme EU
Modèle C: -40...120°C
Modèle H: -40...80°C
Désignation: Assignation des
connexions:
V+
GND
GND
OUT1
OUT2
-40...60°C
5
4
3
2
1
