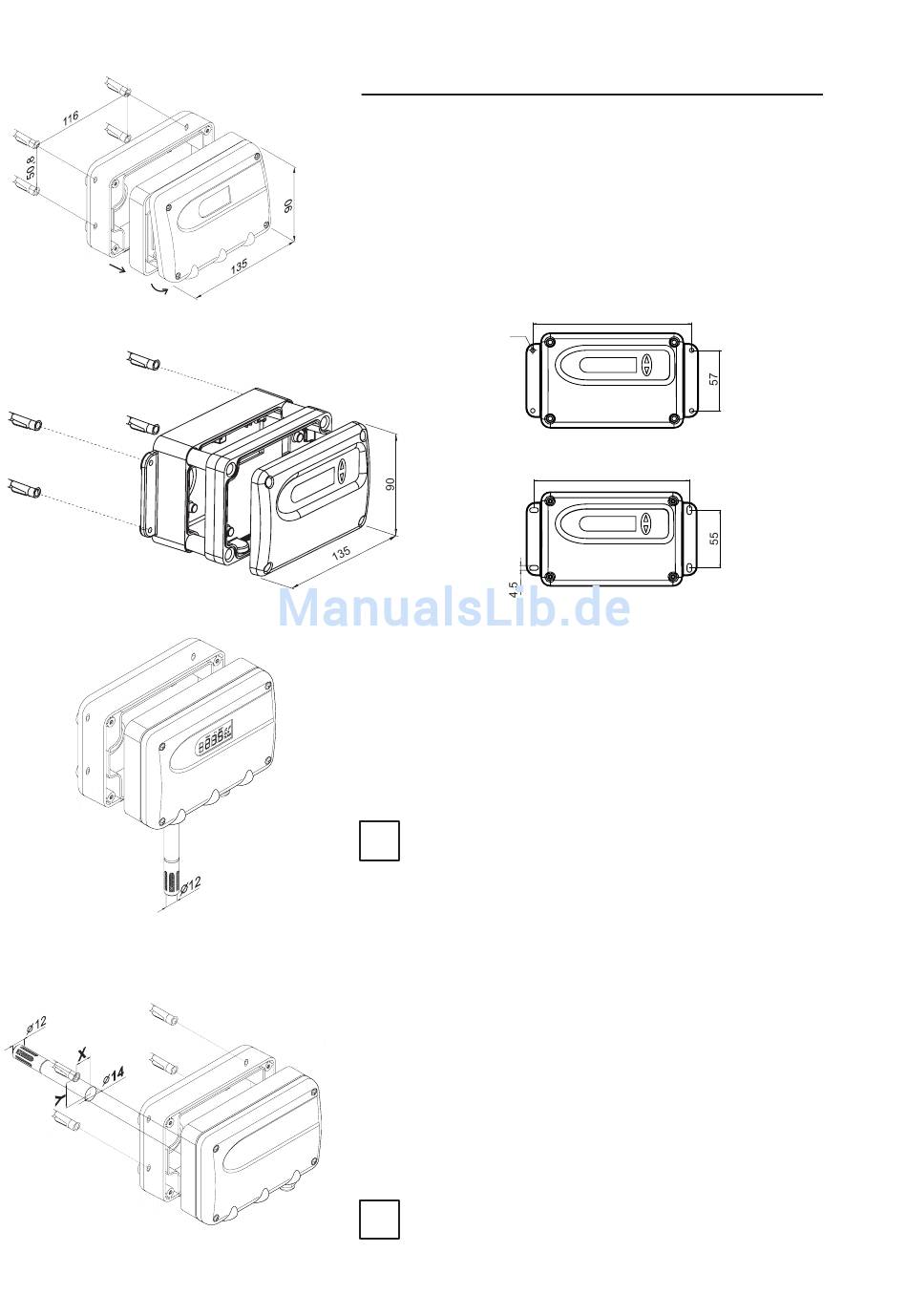

Dimensions en mm
Boîtier polycarbonate
Boîtier métallique
INSTALLATION
Montage pour boîtier métallique ou polycarbonate
1. Perçage des trous de montage selon le plan. Un set de montage est
disponible pour un montage encliquetable sur rail. (uniquement pour
boîtier polycarbonate, voir "Accessoires").
2. La partie basse du boîtier est montée par le biais de quatre vis
(non fournies) < 4,2mm.
3. Connexion du transmetteur (voir "Connexions électriques")
4. Montage de la demi-partie et du capot en utilisation quatre vis (inclues).
Montage classique:
Ø4.2
Montage avec trous oblongs:
Montage du modèle A (Montage mural)
Pour le perçage et les dimensions des boîtiers métallique ou polycarbo-
nate voir ci-dessus.
Les transmetteurs Série EE23-xAx sont conçus pour un montage mural:
Gamme de fonctionnement de la sonde:
Gamme de fonctionnement de l'électronique:
i
Le transmetteur doit être monté avec la sonde orientée vers le bas!
Montage du modèle B (Montage sur gaine)
Pour le perçage et les dimensions des boîtiers métallique ou polycarbo-
nate, voir ci-dessus.
Positionnement du perçage pour le passage de sonde (position de
départ : en haut à gauche) :
boîtier métallique:
boîtier polycarbonate:
Les transmetteurs Série EE23-xBx sont conçus pour un montage sur
gaine.
.
Gamme de fonctionnement de la sonde:
i
Gamme de fonctionnement de l'électronique:
Le transmetteur doit être monté avec la sonde disposée horizontalement
ou orientée vers le bas sur la gaine !
27
150
148
x = 28,5mm
y = 37,5mm
x = 20,5mm
y = 25,4mm
-40...60°C
-40...60°C
-40...80°C
-40...60°C
