Inhaltszusammenfassung für E+E Elektronik EE375 series
- Seite 2 Diese Publikation kann technische Ungenauigkeiten oder typographische Fehler enthalten. Die enthaltenen Informationen werden regelmäßig überarbeitet und unterliegen nicht dem Änderungsdienst. Der Hersteller behält sich das Recht vor, die beschriebenen Produkte jederzeit zu modifizieren bzw. abzuändern. ® © Copyright E+E Elektronik Ges.m.b.H. Alle Rechte vorbehalten. ® E+E Elektronik Ges.m.b.H.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. ALLGEMEIN 1.1 Symbolerklärung 1.2 Sicherheitshinweise 1.3 Umweltaspekte 2. PRODUKTBESCHREIBUNG 2.1 Allgemein 2.2 Abmessungen in mm 2.3 Autokalibration 3. INSTALLATION 3.1 Einbauort 3.2 Montage des Fühlers direkt im Prozess 3.3 Montage des Fühlers in ein Probeentnahmesystem 4. ELEKTRISCHE ANSCHLÜSSE 5. -
Seite 4: Allgemein
• Die Geräte sind für den Betrieb an Schutzkleinspannung (SELV) ausgelegt. Umweltaspekte ® Die Produkte von E+E Elektronik werden unter Berücksichtigung aller wichtigen Umweltaspekte entwickelt. Aus diesem Grund sollte auch bei der Entsorgung auf Vermeidung von Umweltverschmutzung geachtet werden. Bei Entsorgung des Messumformers muss auf die sortenreine Trennung der einzelnen Komponeten geachtet werden. -
Seite 5: Produktbeschreibung

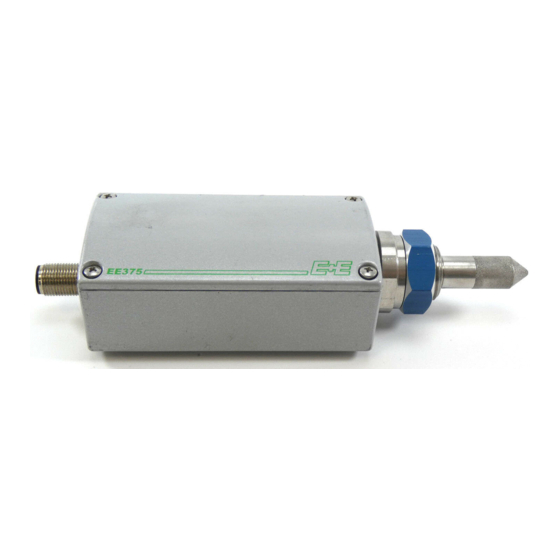

PRODUKTBESCHREIBUNG Allgemein Taupunktmessumformer der Serie EE375 basieren auf einer kompakten Bauform in einem robusten Aluminiumgehäuse. Herzstück dieser Messumformer ist die von E+E in Dünnschichttechnologie entwickelte, monolithische Messzelle der Type HMC01. Ein im Gerät integriertes Autokalibrationsverfahren ergibt eine Messgenauigkeit von <2°C Td. Der Messumformer verfügt über einen beliebig konfigurierbaren und skalierbaren Ausgang für Taupunkt, Frostpunkt oder ppm Volumen Konzentration. -
Seite 6: Montage Des Fühlers Direkt Im Prozess
Montage des Fühlers direkt im Prozess Bei einer direkten Fühlermontage sollte an beiden Seiten des Prozesses ein Absperrventil vorgesehen werden. Der Messumformer kann somit ohne Problem zur Wartung und Kalibrierung entnommen werden. 1. Schritt: Montieren Sie den Fühler bei geschlossenen Absperrventilen. -
Seite 7: Bedienungselemente
BEDIENUNGSELEMENTE Platine Nach Entfernen des Gehäusedeckels sind auf der Platine folgende Bedienelemente zur Anpassung des Messwertgebers an die gewünschte Konfiguration zugänglich: 1. Serielle Schnittstelle 2. Strom-/Spannungsausgang 1. Serielle Schnittstelle: Stecker für serielles Schnittstellenkabel (HA010604). 2. Strom-/Spannungsausgang: Wird mit Hilfe der Konfigurationssoftware das Gerät von Strom- auf Spannungsausgangssignal umgestellt, so müssen zusätzlich 2 Jumper wie folgt positioniert werden: für Stromsignale: für Spannungssignale: INSTANDHALTUNG... -
Seite 8: Filtertausch
Filtertausch Ein verschmutzter Filter sollte nicht gereinigt, sondern durch einen neuen ersetzt werden. Ein neuer Filter kann mit der Bestellnummer HA010103 bestellt werden. Beachten Sie beim Filtertausch folgende Punkte: - Die Filterkappe sehr vorsichtig abschrauben um eine Beschädigung des Sensorelements zu vermeiden. -
Seite 9: Technische Daten
TECHNISCHE DATEN Messwerte Taupunkt (Td) Taupunktsensor HMC01 Messbereich -60...60°C Td Genauigkeit Genauigkeit: ≤ ±2°C Td Prozesstemperatur (°C) Ansprechzeit t 80 sek. -20°C Td → -40°C Td 10 sek. -40°C Td → -20°C Td Volumen Konzentration Messbereich 20...200 000ppm Genauigkeit bei 20°C und 1013mbar 5ppm + 20% vom Messwert Ausgang Frei wähl- und skalierbarer... - Seite 16 HEAD OFFICE: E+E ELEKTRONIK Ges.m.b.H. Langwiesen 7 A-4209 Engerwitzdorf Austria Tel: +43 7235 605 0 Fax: +43 7235 605 8 info@epluse.com www.epluse.com SALES OFFICES: E+E CHINA / BEIJING Tel: +86 10 84992361 info@epluse.cn www.epluse.cn E+E CHINA / SHANGHAI Tel: +86 21 61176129 info@epluse.cn...
