Angaben in mm
Polycarbonat-
gehäuse
Metallgehäuse:

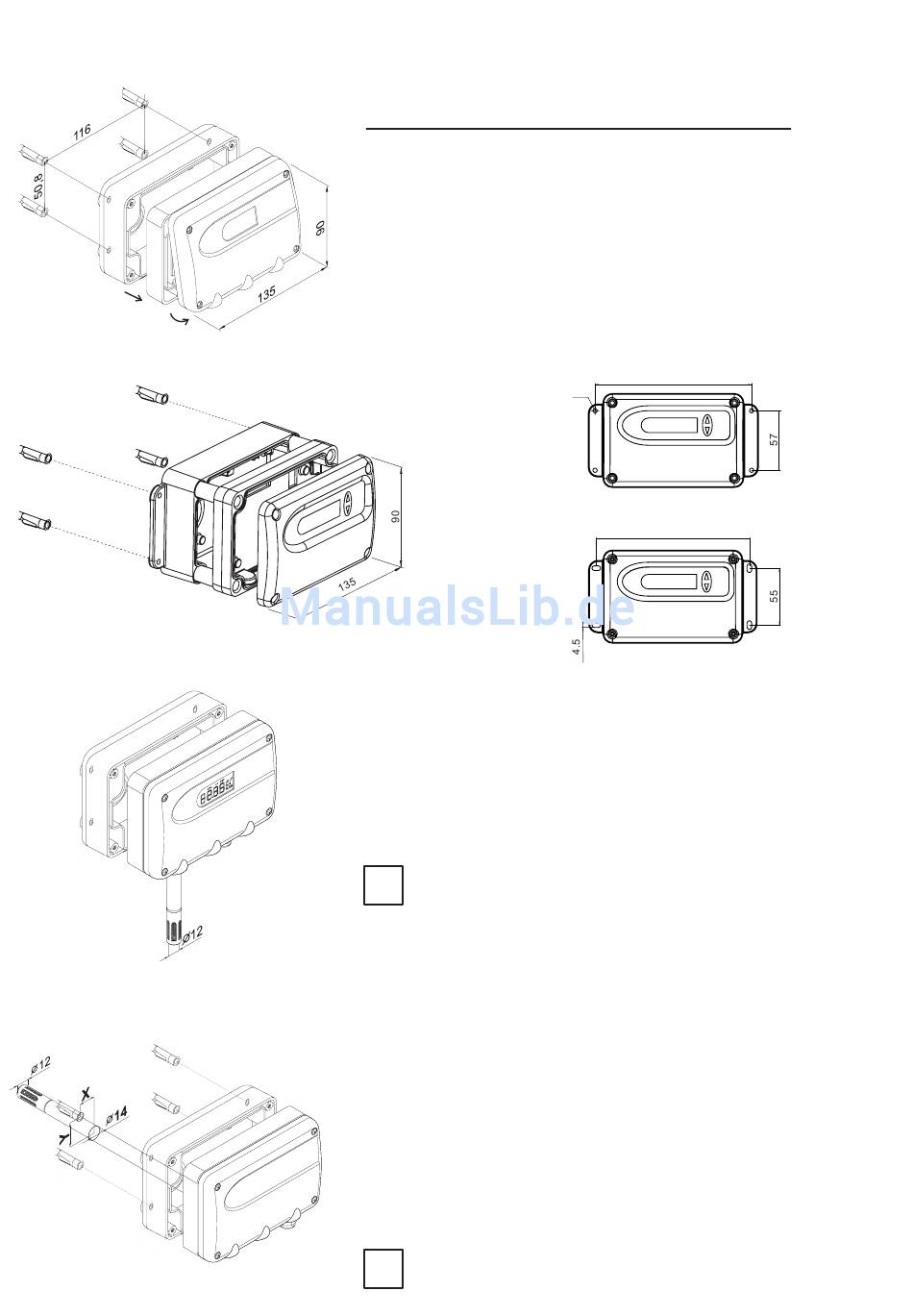

INSTALLATION
Montage für Metall- bzw. Polycarbonatgehäuse
1. Montagebohrungen lt. Bohrplan (siehe Zeichnungen) ausführen. Für
das Polycarbonatgehäuse steht zusätzlich ein Montageset für
Hutschienenmontage zur Verfügung (siehe Zubehör).
2. Der Gehäuseunterteil wird mit 4 Schrauben montiert.
(Schraubendurchmesser: < 4,2mm; nicht im Lieferumfang enthalten)
3. Anschluss des Messumformers (siehe Elektrische Anschlüsse)
4. Montage von Mittelteil und Deckel mittels 4 Schrauben (im
Lieferumfang enthalten).
Montagebohrung mit Rundloch:
Montagebohrung mit Langloch:
Modell A (Wandmontage)
Montagebohrungen und Abmessungen für Metall- bzw. Polycarbonatge-
häuse siehe oben.
Messumformer der Serie EE23-xAx sind für die Wandmontage ausgelegt.
Einsatzbereich Fühler:
Einsatzbereich Elektronik:
Der Messumformer muss so montiert sein, dass der Messfühler
i
nach unten zeigt!
Modell B (Kanalmontage)
Montagebohrungen und Abmessungen für Metall- bzw. Polycarbonatge-
häuse siehe oben.
Positionierung der Montagebohrung oben links zu Bohrung
Fühlerrohr:
Metallgehäuse:
Polycarbonatgehäuse: x = 20,5mm
Messumformer der Serie EE23-xBx sind für die Kanalmontage ausgelegt.
Einsatzbereich Fühler:
Einsatzbereich Elektronik:
Der Messumformer muss so montiert sein, dass der Messfühler
i
waagrecht oder nach unten in den Kanal ragt!
7
150
Ø4.2
148
-40...60°C
-40...60°C
x = 28,5mm
y = 37,5mm
y = 25,4mm
-40...80°C
-40...60°C
