BEDIENUNGSANLEITUNG
EE820 – CO
-Messumformer für anspruchsvolle Anwendungen
2
ALLGEMEIN
Der Messumformer EE820 wurde für die CO
Infrarot-CO
-Sensor (NDIR-Sensor) ausgestattet, der Alterungseffekte kompensiert, extrem schmutzunempfindlich ist und hervorra-
2
gende Langzeitstabilität bietet.
Bei Sonderanwendungen wenden Sie sich bitte an E+E Elektronik oder an Ihren zuständigen Händler.
LIEFERUMFANG
•
EE820 Messumformer lt. Bestellcode
•
Kabelverschraubung (nur für EE820 mit Kabelverschraubung)
•
Montageset (Schrauben und Dübel)
•
Gegenstecker M12x1 konfektionierbar (nur für EE820-CxxxNxx mit M12x1 Stecker)
•
Zwei selbstklebende Etiketten für Konfigurationsänderungen (siehe Anleitung unter www.epluse.com/relabeling)
•
Quick Guide - EE820 Connection Diagram (nur für EE820 mit M12 Stecker)
•
Werkszeugnis gemäß DIN EN10204 - 2.2
ACHTUNG
•
Der Messumformer darf keinen extremen mechanischen oder thermischen Belastungen ausgesetzt werden.
•
Beim Einsatz in verschmutzter Umgebung müssen der Gehäusedeckel des Messumformers sowie die Kabelverschraubung oder
die Conduit-Verschraubung fest verschlossen werden, um zu verhindern, dass Schmutz ins Gehäuse eindringt.
•
Das Gerät eignet sich nicht für sicherheitsrelevante oder andere kritische Anwendungen, z.B. Notabschaltungen, bei denen
Gerätestörungen oder Fehlfunktionen zu Verletzungen von Lebewesen führen können.

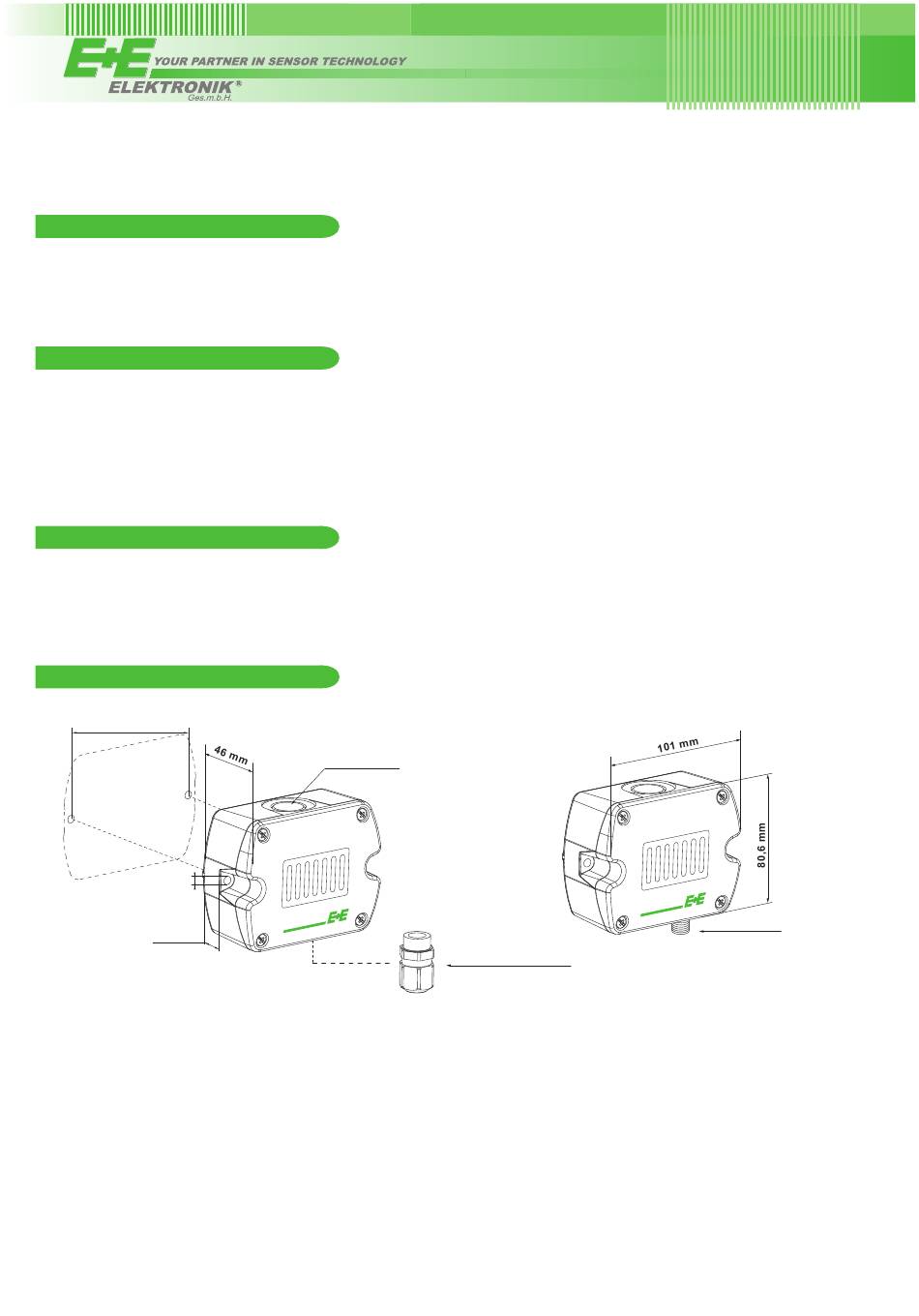

INSTALLATION/ABMESSUNGEN
90
mm
±0.3
5 mm
19 mm
EE820 mit M12-Stecker erfordert keine Verkabelung im Gerät. Die externen Montagelöcher ermöglichen eine Montage des Geräts
ohne Öffnung des Gehäusedeckels. Der konfektionierbare M12x1 Gegenstecker ist im Lieferumfang enthalten. Informationen über
optionale M12-Stecker und Kabel entnehmen Sie bitte dem Datenblatt des EE820.
EE820 mit Kabelverschraubung: Benutzen Sie einen passenden Schraubenschlüssel, um die Kabelverschraubung (im Lieferumfang
enthalten) am Gehäuse des EE820 zu installieren.
EE820 mit Conduit-Anschluss für den nordamerikanischen Markt: benutzen Sie einen flachen Schraubenzieher, um den Verschluss-
stopfen zu lösen. Gehen Sie dabei behutsam vor, um eine Beschädigung der Elektronik im Gehäuseinneren zu vermeiden. Der
Conduit-Adapter ist nicht im Lieferumfang enthalten. Sollten Sie den Conduit-Anschluss verwenden, schließen Sie die M16x1,5
Öffnung mittels im Lieferumfang enthaltenen Blindstopfen.
-Messung bei anspruchsvollen Anwendungen entwickelt. Er ist mit dem E+E Zweistrahl-
2
FÜR CONDUIT
INSTALLATION
KABELVERSCHRAUBUNG
M16x1.5
M12x1 STECKER
