3.2

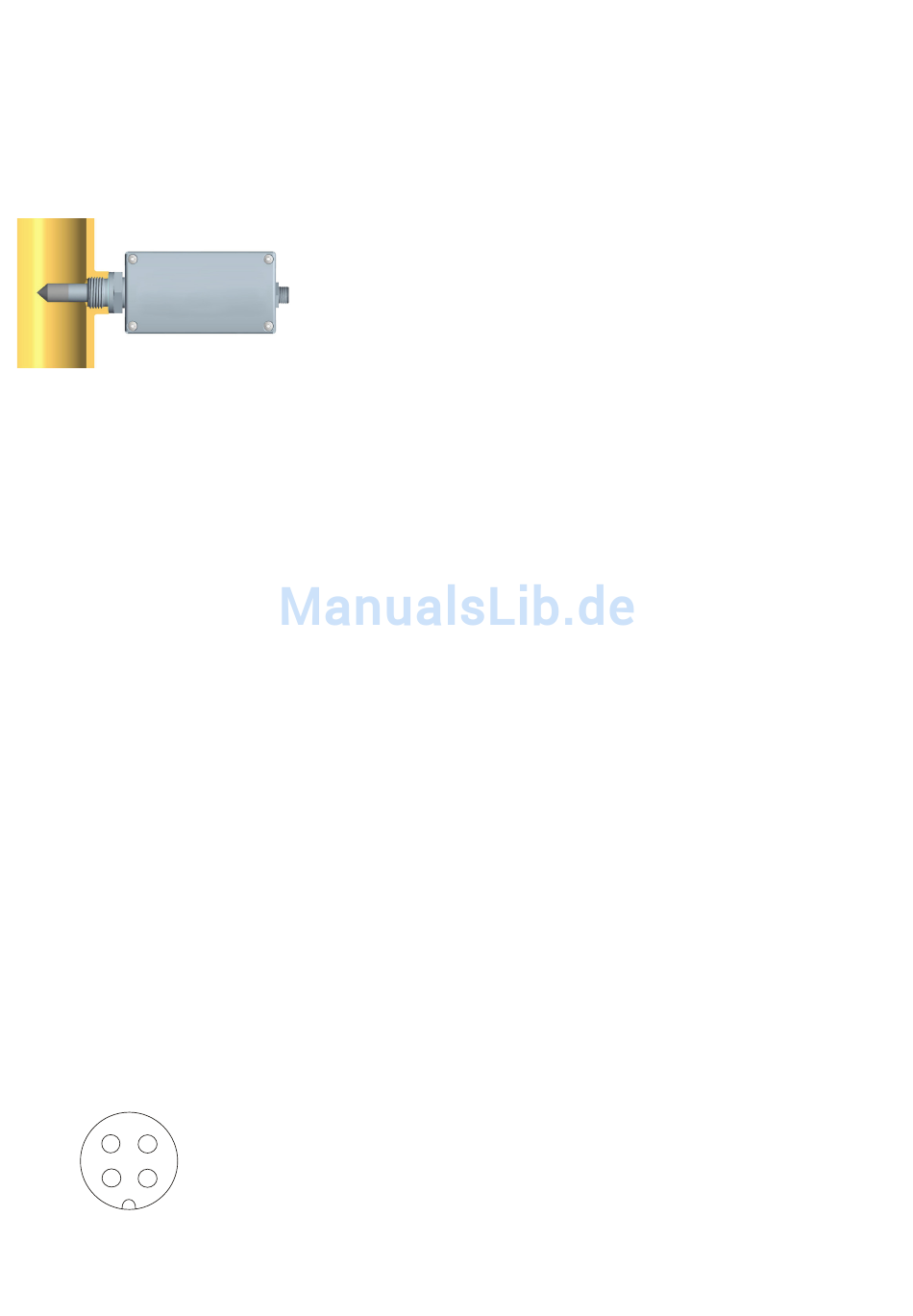

Montage des Fühlers direkt im Prozess
Bei einer direkten Fühlermontage sollte an beiden Seiten des Prozesses ein Absperrventil
vorgesehen werden.
Der Messumformer kann somit ohne Problem zur Wartung und Kalibrierung entnommen werden.
3.3
Montage des Fühlers in ein Probeentnahmesystem
Eine Probeentnahme ist nötig, wenn eine direkte Montage des Fühlers im Prozess nicht
möglich oder gewünscht ist. Gründe dafür können sein:
- zu hohe Prozesstemperatur
- zum Schutz des Sensors vor Verschmutzung
- wenn eine Demontage des Fühlers ohne Prozessunterbrechung nötig ist
Um eine repräsentative Probe des Prozessgases zu bekommen und Messfehler zu
vermeiden, sollten folgende Punkte beachtet werden:
- Druckunterschiede zwischen Prozess und Messkammer führen zu erheblichen
Messfehlern!
- Messungen bei niedrigen Taupunkten sind empfindlich gegen eindringende
Umgebungsfeuchte durch Leckagen.
Das Probeentnahmesystem muss daher druckdicht sein.
- Es dürfen keine hygroskopischen Materialien verwendet werden!
- Die Probeentnahmestrecke sollte so kurz wie möglich ausgeführt werden.
- Bei einem Gasdurchfluss von < 1l/min kommt es zu einer Erhöhung der Ansprechzeit.
- Ein zu niedriger Gasdurchfluss kann zu Rückdiffusion von Feuchte aus der Umgebung
führen und dadurch die Messung verfälschen.
4.
ELEKTRISCHE ANSCHLÜSSE
Analogausgang
4
3
1
2
1. Schritt:
Montieren Sie den Fühler bei geschlossenen
Absperrventilen.
Bei
einem
Dichtring verwendet werden.
Stattdessen ist ein geeignetes PTFE Dichtband
oder Dichtungsmasse zu verwenden.
2. Schritt:
Den Fühler in den Prozess einführen und mit der
Hand so weit als möglich festschrauben.
3. Schritt:
Wenn vorhanden, denn Dichtring auf die richtige
Zentrierung prüfen
einem definierten Drehmoment von 30Nm anziehen.
Stecker
1...V+
2...Ausgang 1
3...GND
NPT
1/2"
Gewinde
und die Verschraubung mit
6
darf
kein
