Raccordement de la partie inférieure du boîtier avec alimentation intégrée
100...240V AC (Option V01)
!
CALIBRATION D'HUMIDITE/TEMPERATURE/POINT DE ROSÉE ET DE GELÉE
!
Point de calibration
inférieur:
D1
Calib
S2
S2
S1
S1
D1
Calib
S2

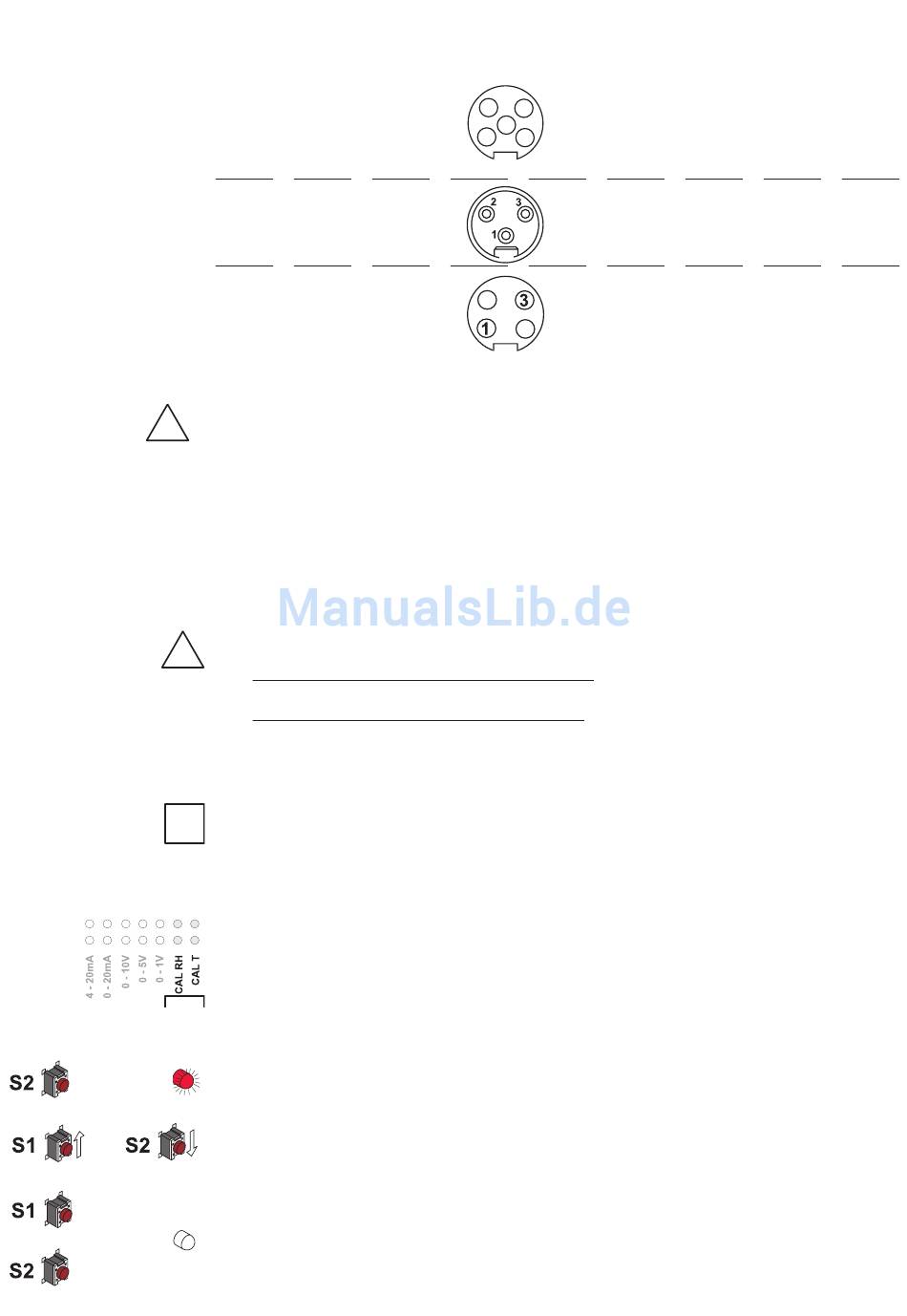

Connecteur pour sortie
analogique
(vue de face)
Connecteur pour boîtier
métallique avec alimen-
tation 100-240V
(vue de face)
Connecteur pour boîtier
polycarbonate avec ali-
mentation 100-240V
(vue de face)
Diamètre externe du câble d'alimentation : 10-12mm
Section max des conducteurs du câble de connexion : 1.5mm² (AWG 16)
La protection du câble d'alimentation contre les surintensités et court circuits con-
siste en un câble de section 0.8mm² (AWG 18) (fusible de 6A)
Les normes nationales d'installation doivent être respectées
Le fond et la partie intermédiaire du boitier métallique doivent être raccordés à la
terre durant l'utilisation!
Les calibrations du point de rosée et du point de gelée correspondent
à la procédure de calibration de l'Humidité!
Deux méthodes de calibration sont disponibles:
-
Calibration d'Humidité/Température '1 point' :calibration rapide et simple à un point
d'Humidité / Température défini (point de fonctionnement)
-
Calibration d'Humidité/Température '2 points' : calibration simple pour des résultats de
mesure précis sur toute la plage de mesure d'Humidité / Température.
•
A vant la calibration, il est recommandé de stocker le transmetteur et le dispositif de
calibration (HUMOR 20,...) pendant au moins 4 heures dans une même pièce, à
température stable.!
i
•
U ne température constante devra être maintenue durant tout le processus !
•
Pour une calibration correcte, le capteur devra être stabilisé pendant au moins 30 min
à la valeur d'humidité de référence !
•
Les filtres encrassés devront être remplacés avant toute re-calibration !
Calibration d'Humidité / Température '2 points'
Une calibration d'Humidité / Température '2 points' est recommandée pour obtenir une
configuration précise sur toute la plage d'humidité/température.
•
i
L a calibration devra être initiée au point de calibration bas!
•
P our la calibration d'humidité '2 points', les points de calibration devront être pris
distants et supérieurs à 30% d'HR / > 30°C !
Procédure de calibration d'Humidité / de Température '2 points'
(Démarrer avec le point de calibration inférieur):
1.
Avant
CAL RH pour une calibration Humidité / sur CAL T pour une calibration Température.
2. Positionner le capteur dans l'étalon (référence) d'Humidité 1/ de Température 1 (point
de calibration bas) et stabiliser pendant au moins 30 min.
3. BOUTON S2: Appuyer sur ce bouton pendant au moins 3 secondes pour activer la
routine de calibration du point inférieur. La LED "D1" de la carte de circuits imprimés
s'illumine pour indiquer le mode de calibration et le symbole "CAL<" s'affiche.
4
3
5
2
1
Euro-Norm
de
démarrer
la
29
Désignation :
GND
OUT1
OUT2
Désignation :
Terre (PE)
Phase (L1)
Neutre (N)
Désignation :
Phase (L1)
Neutre (N)
calibration,
positionner
Assignation des
connexions:
3
2
1
Assignation des
connexions:
1
2
3
Assignation des
connexions:
1
3
le
cavalier
sur
