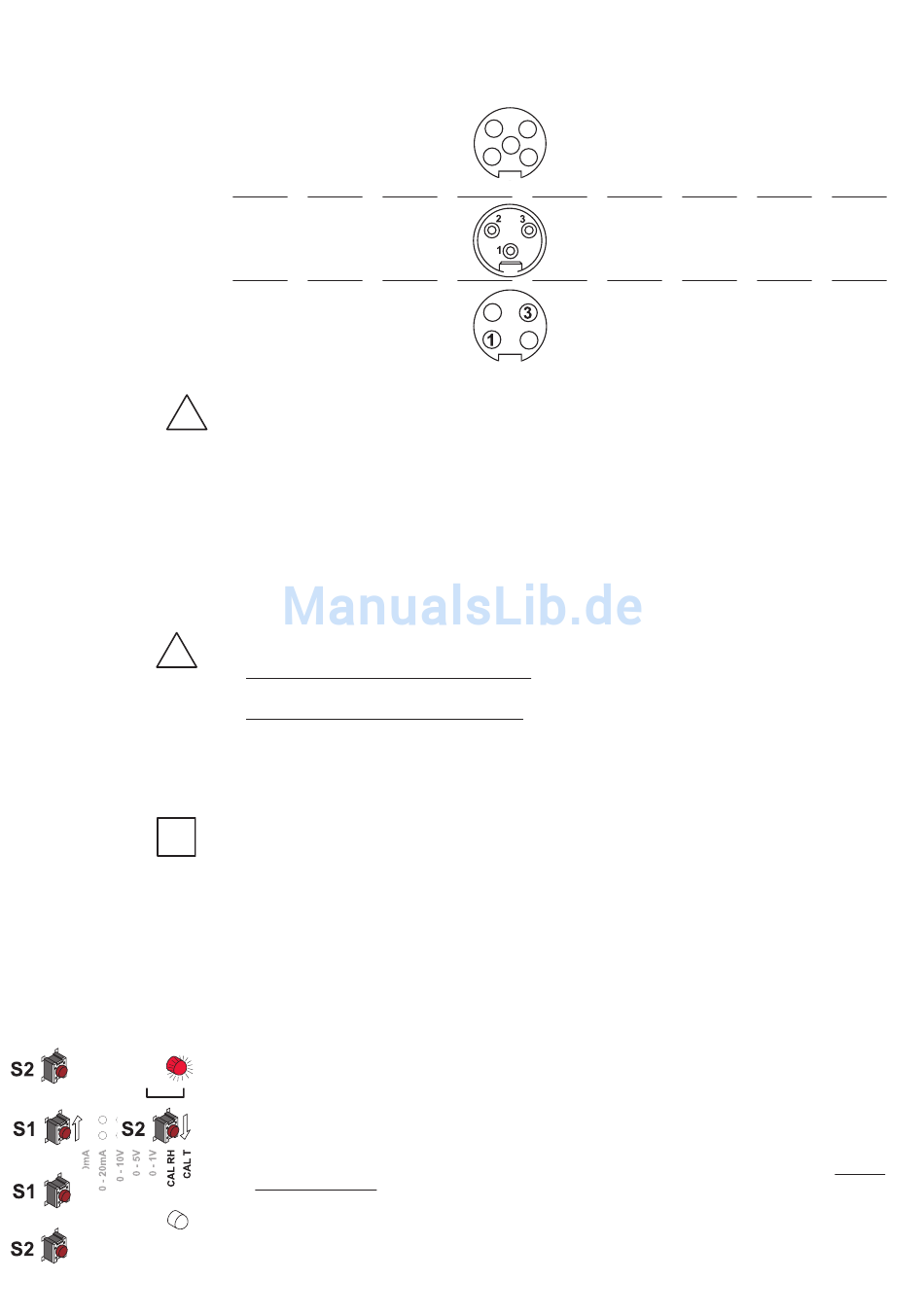

Anschlussbelegung Gehäuseunterteil mit integriertem Versorgungsnetzteil
100...240V AC (Option V01)
!
FEUCHTE-/TEMPERATUR-/TAUPUNKT-/FROSTPUNKT KALIBRATION
!
i
unterer Kalibrationspunkt:
D1
i
Calib
S2
S2
S1
S1
D1
Calib
S2
Stecker für
Analogausgänge
(Ansicht von vorne)
Stecker für 100-240V
Metallgehäuse
(Ansicht von vorne)
Stecker für 100-240V
Kunststoffgehäuse
(Ansicht von vorne)
Aussendurchmesser Versorgungsleitung: 10-12mm
Maximaler Leiterquerschnitt für Anschlussleitung: 1,5mm² (AWG 16)
Die Überstrom- und Kurzschlussschutzeinrichtung der Versorgungsleitung muss für
einen Kabelquerschnitt von 0,8mm² (AWG 18) (6A Sicherung) ausgelegt werden.
Nationale Vorschriften für die Installation sind einzuhalten!
Gehäuseunterteil und Gehäusemittelteil müssen beim Metallgehäuse im Betriebszustand
geerdet sein!
Taupunkt-/Frostpunktkalibrationen entsprechen dem Ablauf einer
Feuchtekalibration!
Grundsätzlich stehen zwei Kalibrationsverfahren zur Verfügung:
-
1-Punkt Feuchte-/Temperaturkalibration: schnelle und einfache Kalibration bei einge-
schränktem Feuchte-/Temperaturarbeitspunkt.
-
2-Punkt Feuchte-/Temperaturkalibration: einfache Kalibration für genaue Messergebnisse
über den gesamten Feuchte-/Temperaturarbeitsbereich.
•
V or Kalibration empfiehlt es sich, den Messumformer und die Kalibrationsvorrichtung
(z.B. HUMOR 20,...) mindestens 4h im selben, temperaturstabilen Raum zu lagern, um
Temperaturunterschiede zu vermeiden!
•
W ährend der gesamten Kalibration ist auf konstante Temperatur zu achten!
•
Für eine Kalibration muss der Fühler min. 30 min in der Referenzfeuchte stabilisiert werden!
•
Vor einer Kalibration sollten verschmutze Filterkappen getauscht werden!
2-Punkt Feuchtekalibration / 2-Punkt Temperaturkalibration
Für genaue Einstellungen über den gesamten Feuchtebereich / Temperaturmessbereich
wird eine 2-Punkt Feuchtekalibration / 2-Punkt Temperaturkalibration empfohlen.
•
D ie Kalibration sollte beim unteren Kalibrationspunkt gestartet werden!
•
A bstand der 2 Kalibrationspunkte soll > 30%r.F. / > 30°C aufweisen!
Ablauf der 2-Punkt Feuchtekalibration / Temperaturkalibration (Start beim unteren
Kalibrationspunkt):
1. Vor Beginn der Kalibration den Jumper für eine Feuchtekalibration auf
CAL RH setzen / für eine Temperaturkalibration auf CAL T setzen.
2. Positionierung des Fühlers in der Referenzfeuchte / Referenztemperatur 1 (unterer
Kalibrationspunkt) und Stabilisierung für mindestens 30 min.
3. TASTER S2: Durch mind. 3 sek. langes Drücken wird die Routine für den unteren
Kalibrationspunkt gestartet. Der Kalibrationsmode wird durch das Leuchten der LED "D1"
und durch das Symbol "CAL<" im LCD Display angezeigt.
Bezeichnung:
4
3
GND
5
OUT1
2
1
OUT2
Euro-Norm
Bezeichnung:
Erdung (PE)
Phase (L1)
Nulleiter (N)
Bezeichnung:
Phase (L1)
Nulleiter (N)
9
Buchsenbelegung:
3
2
1
Buchsenbelegung:
1
2
3
Buchsenbelegung:
1
3
